카메라 후면 패널에 배터리 플레이트 장착하기
1
Blackmagic
URSA
의 뒷면 패널 모서리 부분에 위치한
4
개의 나사를 풀어
Molex
전원 커버를
분리하면
Blackmagic
URSA
의
12
Molex
55959-1230
전원 커넥터가 보입니다
.
2
Blackmagic
URSA
의
12
Molex
55959-1230
전원 커넥터를 서드 파티 배터리
플레이트에 연결합니다
.
3 서드 파티 배터리 플레이트를
4
개의
M3
나사를 사용하여
Blackmagic
URSA
의 플레이트
마운팅 포인트에 장착합니다
.
나사를 조일 때 커넥터의 케이블이 플레이트 사이에 끼지
않도록 케이블 슬롯에 잘 집어넣습니다
.
카메라에 서드 파티 플레이트가 장착되었으므로
,
이제
V-Mount
및 골드 마운트 배터리를
장착할 수 있습니다
.
기존 배터리 플레이트 사용하기

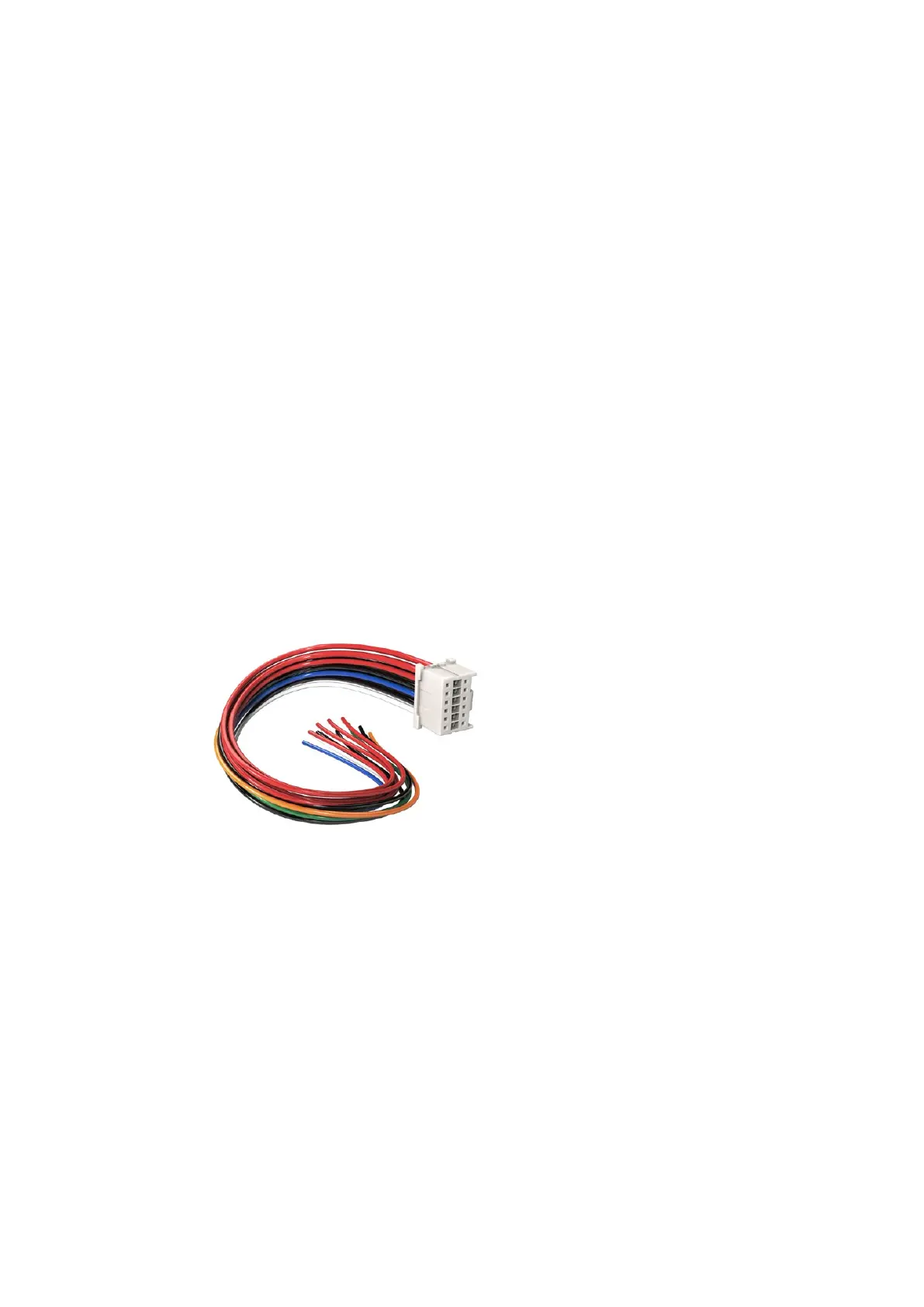

어댑터 케이블과 커넥터
URSA
에 맞는 배터리 플레이트를 구매할 수 없어 직접 배터리 플레이트를 개조하여 사용할 경우에는
제품에 포함된 어댑터 케이블과 커넥터를 사용하면 됩니다
.
다음과 같은 방식으로 배터리 플레이트에 어댑터 케이블과 커넥터 선을 연결하세요
.
1 빨간색 전선과 검은색 전선의 피복을 각각 약
1cm
정도 벗깁니다
.
2 빨간색
Batt
전선 네 개를 배터리 플레이트에 있는 해당 양극 전선에 납땜합니다
.
3 검은색
GND
전선 네 개를 배터리 플레이트에 있는 해당 음극 전선에 납땜합니다
.
접합 부분이 제대로 절연되어 있는지 확인하세요
.
URSA
에 연결할 배터리 플레이트를 변형하려면
제품과 함께 제공되는 어댑터 케이블과 커넥터를
사용하세요
.
Blackmagic
Design
지원 사무실에서
직접 구매하실 수도 있습니다
.
이는 카메라에 배터리 전원을 공급합니다
.
12V
출력 및 배터리 상태 같은 기능을 위한 추가 전선을
연결할 수도 있습니다
.
배터리 플레이트 정보와 다이어그램 그리고 아 래 표를 참고하 여 전선을 연결하세요
.
지원이 필요한 경우
,
Blackmagic
Design
지원 센터
(www.blackmagicdesign.com/kr/support)
를 방문하세요
.
