Feinjustierung des PL-Bajonetts

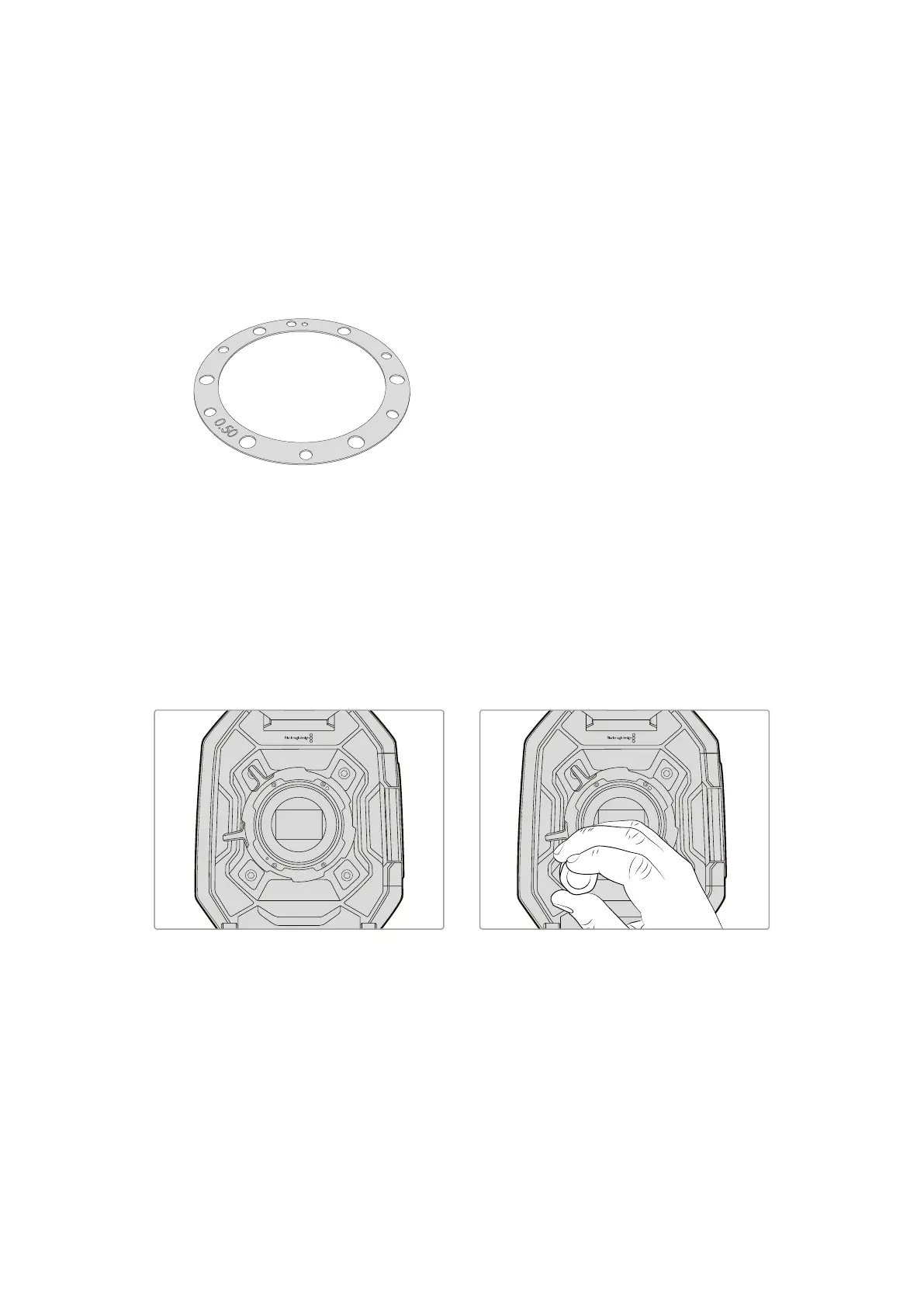

Was sind Shims?
Blackmagic Shims sind dünne Plättchen unterschiedlicher Dicke, die zur Feinjustierung des Abstands
zwischen Ihrem PL-Objektiv und dem Sensor der Blackmagic URSA dienen. Dieser Abstand wird
allgemein als Auflagemaß oder Backfokus bezeichnet und kann sich je nach Alter des Objektivs und
den Umgebungsbedingungen Ihres Drehs leicht verändern. Der PL-Mount ist so gestaltet, dass Sie
Ihren Backfokus problemlos mithilfe der Einstellplättchen anpassen können.
Shims werden zwischen PL-Mount und Kameragehäuse positioniert, sodass der Abstand zwischen
Subjekt und Sensor den Fokusmarkierungen auf Ihrem Objektiv entspricht. Ihre Blackmagic URSA wird
mit einem inbegriffenen, bereits eingebauten 0,5-mm-Einstellplättchen ausgeliefert. Shim-Sätze
unterschiedlicher Dicke können Sie bei Blackmagic Design Resellern in Ihrer Nähe erwerben. Wählen
Sie die Dicke der Einstellplättchen je nach dem erforderlichen Backfokus aus.
Zur Feinjustierung des PL-Bajonetts Ihrer Kamera brauchen Sie einen Drehmomentschlüssel, der unter
Einsatz eines 2,0mm-Sechskantschraubendrehers mit Steckgriff ein maximal zulässiges Drehmoment
von 0,45Nm bewältigt.
Abnehmen und Anbringen des PL-Bajonetts
1
Stellen Sie die Blackmagic URSA auf eine stabile,
saubere Arbeitsfläche und entfernen Sie das
Objektiv bzw. die Gehäuseverschlusskappe. Der
Sensor wird von einem Glasfilter geschützt, der
während der Dauer der Feinjustierung freiliegt.
Führen Sie diesen Vorgang daher in einer
möglichst staub- und schmutzfreien Umgebung
aus. Vermeiden Sie bei der Feinjustierung des
PL-Bajonetts jegliche Berührung des Sensors.
2
Entfernen Sie die sechs Schrauben des PL-
Bajonetts mithilfe des 2mm-
Sechskantschraubendrehers. Um an die
Schrauben zu gelangen, ist ggf. ein
gelegentliches Drehen des PL-Feststellrings im
oder gegen den Uhrzeigersinn erforderlich.
