Blackmagicdesign URSA - Page 295

0
.50
3

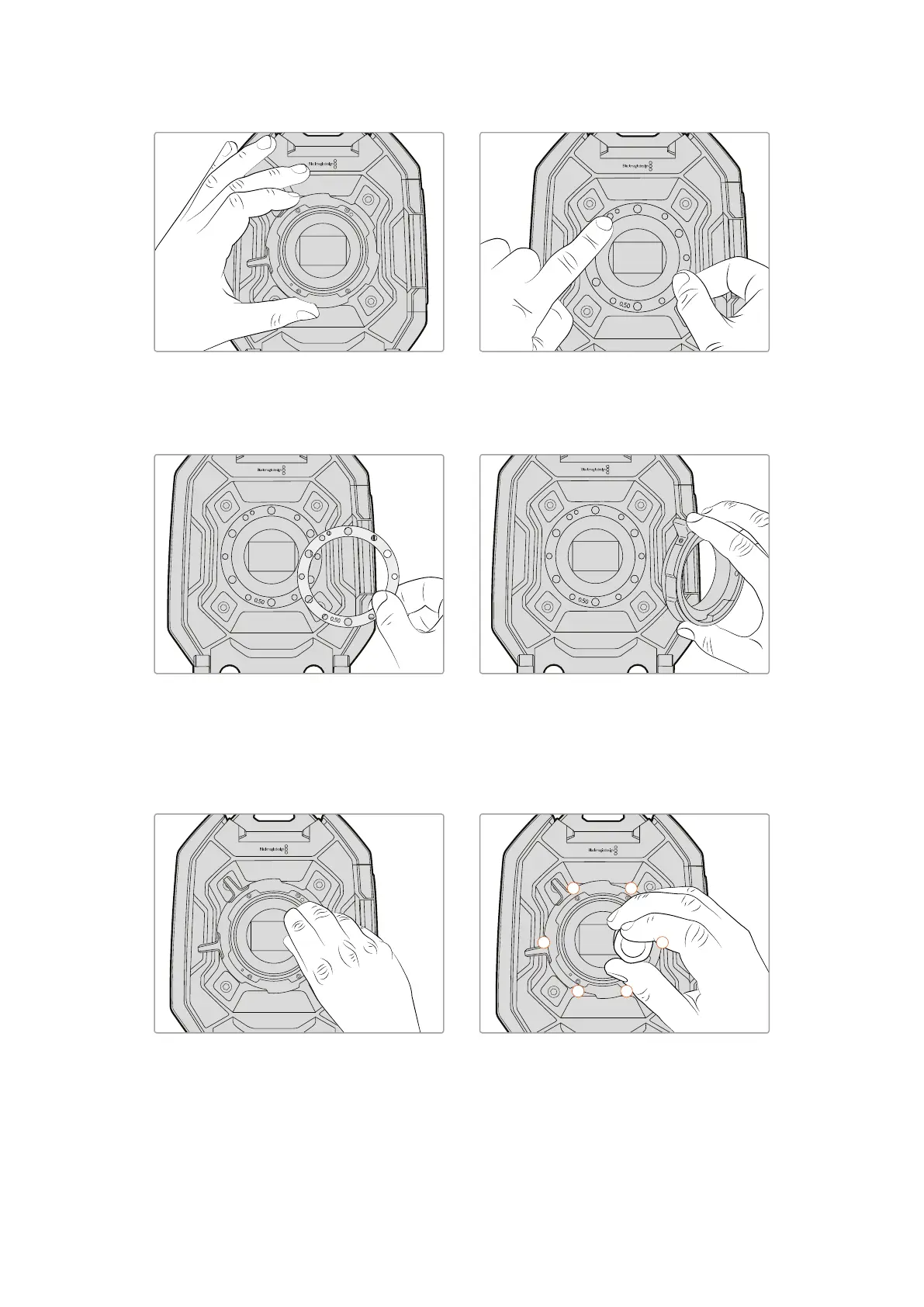

Heben Sie das Bajonett vorsichtig vom
Kameragehäuse ab. Verwahren Sie
Schrauben und Bajonett möglichst zusammen.
4
Merken Sie sich die Ausrichtung des
vorhandenen 0,5mm-Einstellplättchens mit
dem Feinjustierungsstift in der 11-Uhr-Position.
0.50
0.50
0.50
5
Entfernen Sie das vorhandene 0,5mm-
Einstellplättchen und wechseln Sie es gegen
eines von passender Dicke aus, sodass Ihre
Blendenfokusmarkierungen auf die Brennweite
ausrichtet sind.
6
Setzen Sie das Bajonett so auf das
Kameragehäuse, dass Ausrichtungsvertiefung
und -stift in der 11-Uhr-Position aufeinander
ausgerichtet sind.
1
3
6
5
4
2
7
Drehen Sie die sechs Befestigungsschrauben
locker fest, bis ein Kontakt mit der Schulter des
Bajonetts besteht.
8
Befestigen Sie Schraube 1 unter Druck mit einer
kompletten Umdrehung des 2mm-
Sechskantschlüssels, gefolgt von einer kompletten
Umdrehung für Schraube 2. Wiederholen Sie
diesen Schritt für Schraube 3 und 4, dann 5 und 6.
Führen Sie nach dem oben genannten Schema
nacheinander jeweils eine komplette Umdrehung
durch, bis alle Schrauben mit einem maximalen
Drehmoment von 0,45Nm befestigt sind.
295Feinjustierung des PL-Bajonetts
