Blackmagicdesign URSA - Mise en Marche de Votre Caméra

Monter un objectif à monture PL :
1 Ouvrez la bague de verrouillage PL de votre caméra en la faisant tourner dans le sens
inverse des aiguilles d'une montre jusqu'à ce qu'elle s'arrête.
2 Alignez l'une des quatre encoches situées sur les ailettes de l'objectif avec la goupille
d'arrêt située sur la monture de la caméra. Alignez l'objectif de façon à ce que les repères
de l'objectif soient bien visibles.
3 Serrez la bague de blocage PL de la caméra en la faisant tourner dans le sens des aiguilles
d'une montre.
4 Pour retirer l'objectif, tournez la bague de verrouillage dans le sens inverse des aiguilles
d'une montre jusqu'à ce qu'elle s'arrête, puis retirez délicatement l'objectif.

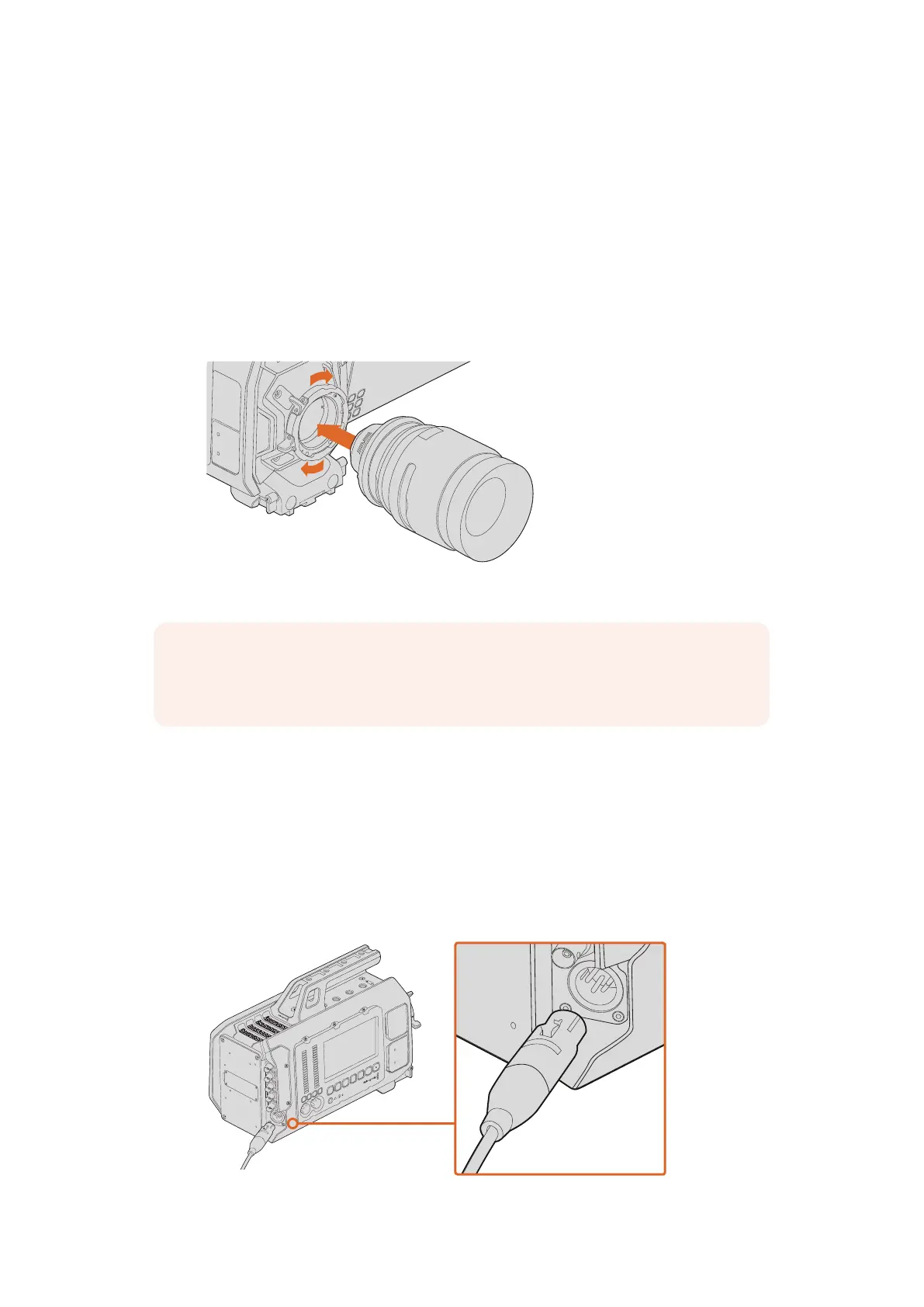

Monter un objectif à monture PL sur la Blackmagic URSA et le retirer.
Mise en marche de votre caméra
Une fois l'objectif monté, la caméra doit être alimentée. La façon la plus rapide d’alimenter votre
caméra consiste à la connecter à une source d'alimentation externe à l'aide de l'adaptateur AC vers
12V DC fourni avec la caméra.
Connecter la caméra à une source d'alimentation externe :
1 Connectez l'adaptateur AC vers 12V DC à une prise secteur.
2 Connectez le connecteur XLR à 4 broches de l'adaptateur AC vers 12V DC au connecteur
d'alimentation 12-20V DC de la caméra.
Alimentez la Blackmagic URSA à l'aide de l'adaptateur AC vers 12V DC fourni.
SDI OUT
SDI IN
REF IN
+12V
TIMECODE IN
CH1
SOLO
CH2
SOLO
CH1
MUTE
CH2
MUTE
IRIS
FOCUS
PEAK
DISP
MENU
AUDIO IN
SDI OUT
+12V OUT
SLATE
TIMECODE OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
REMARQUE Afin d'éviter d'exposer le filtre en verre situé à l’avant du capteur à la
poussière lorsqu'aucun objectif n'est monté, il est vivement conseillé de garder le cache
anti-poussière autant que possible.
