Para instalar el soporte en el panel trasero de la cámara, siga los pasos descritos a continuación:
1 Quite los cuatro tornillos ubicados en las esquinas para retirar la cubierta posterior y
acceder al conector Molex 55959-1230.
2 Enchufe dicho conector en el soporte para baterías.
3 Apriete los cuatro tornillos M3 para sujetar el soporte a la cámara. Verifique que el cable
del conector esté dentro de la ranura para evitar que quede apretado entre el soporte
y el panel.
Al finalizar la instalación, podrá utilizar una batería con montura en V o Gold Mount en la cámara.
Otros soportes para baterías
Conector y cable adaptador
Si no dispone de un soporte para baterías apropiado y desea modificar el que ya posee, puede
utilizar el conector y cable adaptador suministrado o adquirirlos en el distribuidor de productos
Blackmagic más cercano.
Para conectar el cable adaptador y el conector al soporte de la batería, siga los pasos descritos
a continuación:
1 Pele aproximadamente media pulgada (1.27 cm) del aislante en los extremos de cada cable
rojo y negro.
2 Suelde los cuatro cables rojos (Batt) al cable positivo correspondiente del soporte.
3 Suelde los cuatro cables negros (GND) al cable negativo correspondiente del soporte.
Asegúrese de que las uniones cuenten con un buen aislamiento.

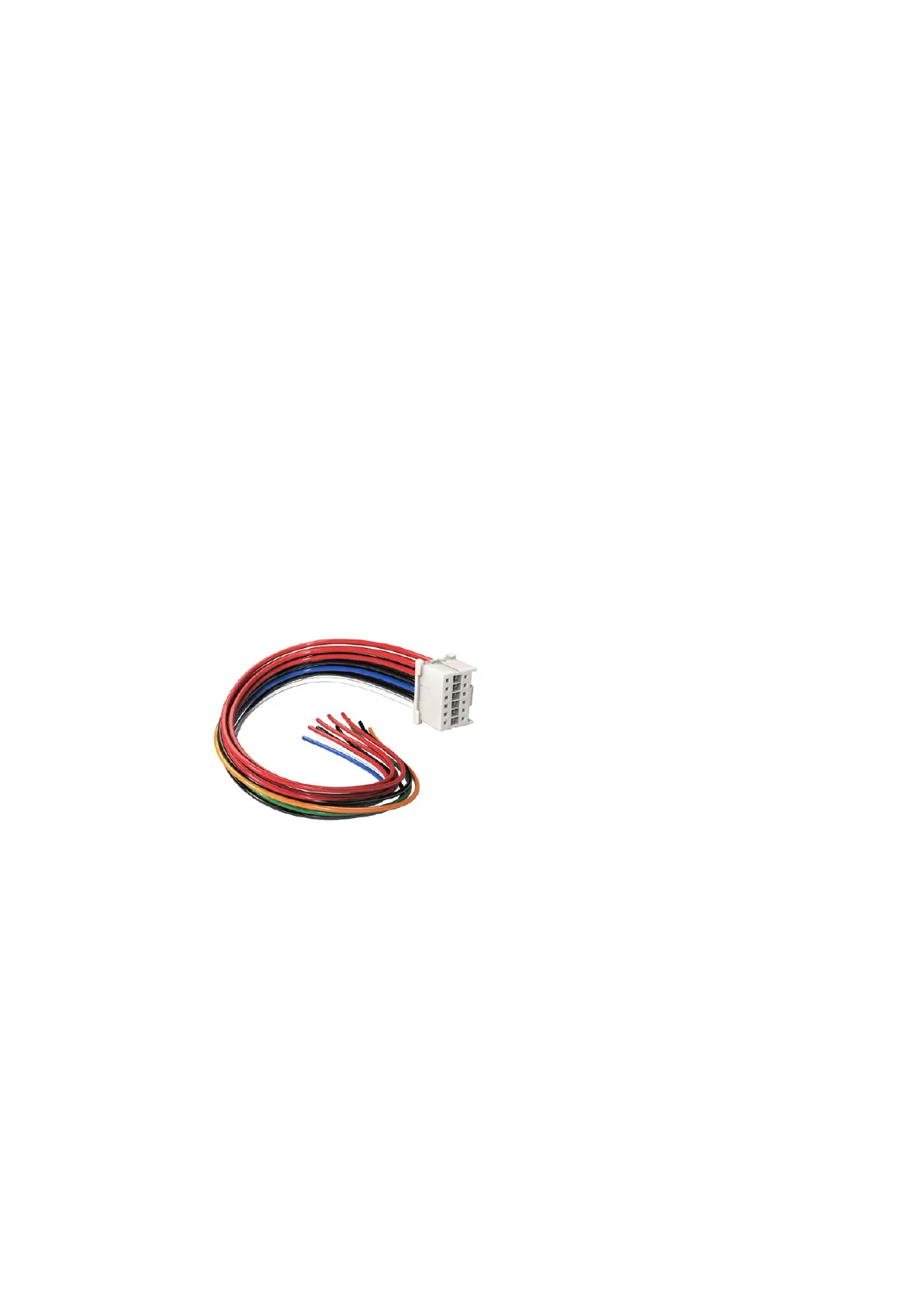

Utilice el cable adaptador y el conector suministrado para modificar
un soporte a fin de conectarlo a la cámara. De manera alternativa, puede
adquirirlos en el distribuidor de productos Blackmagic más cercano.
De este modo se suministra corriente eléctrica a la cámara. Adicionalmente, es posible conectar
otros cables para habilitar una salida de 12 V y comprobar el estado de la batería. Consulte las
instrucciones disponibles para el soporte, además del diagrama y las tablas que se muestran en
esta página, a fin de verificar la forma correcta de realizar la conexión. Para obtener información
adicional al respecto, visite la página de soporte técnico en nuestro sitio web.
346Instalación de baterías
