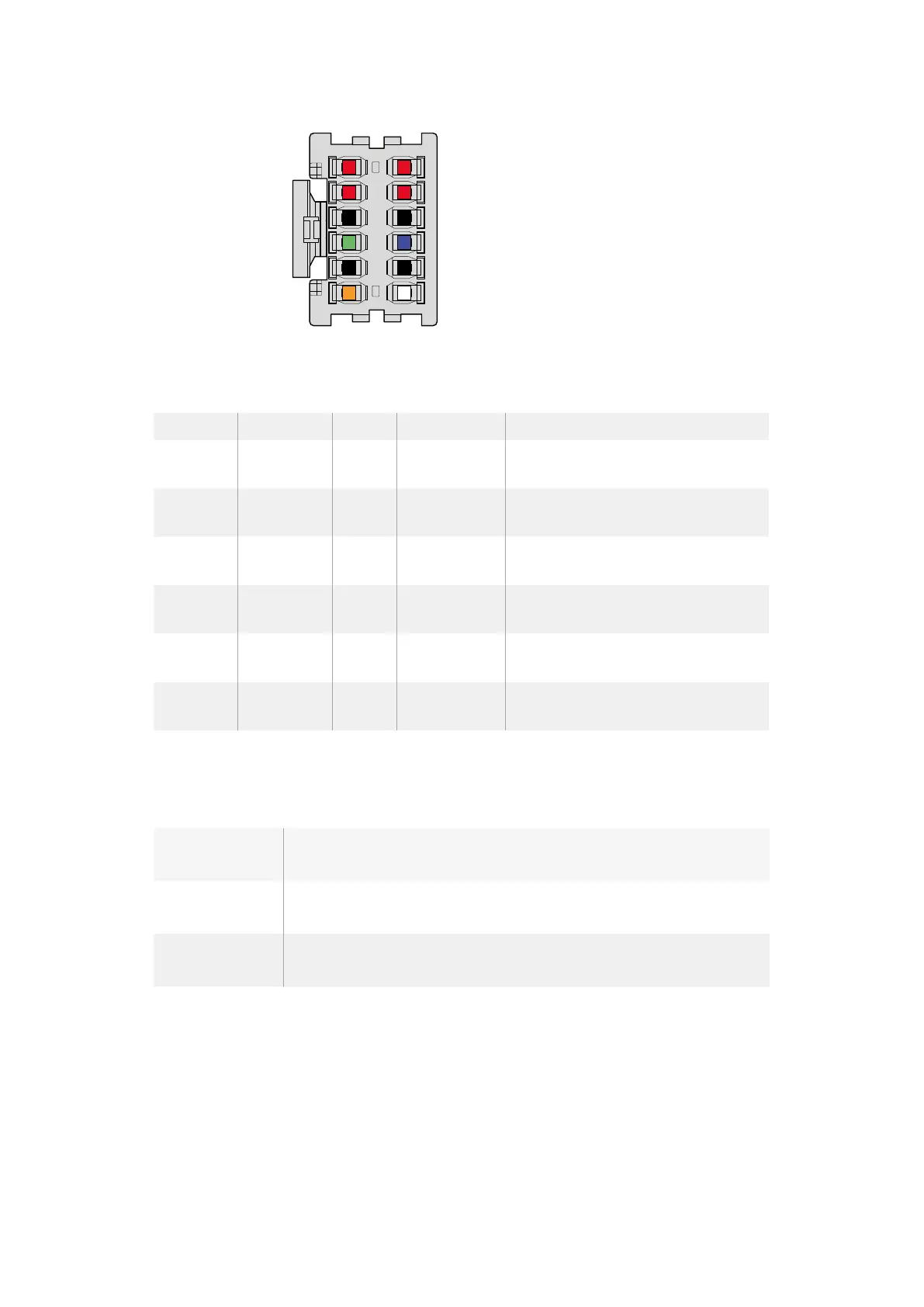

Vista trasera del conector. Consulte la tabla de configuración de
cables para obtener información sobre cada conexión.
Tabla de configuración de cables
Pines Señal Color Dirección Descripción
1, 2, 3, 4 Batt Red Hacia la cámara 12-20 V
5, 6, 9, 10 TIERRA Negro – –
7 Monitor0 Blue Hacia la cámara
Nivel de batería analógica o línea de datos
abierta (20 V máx.)
8 Monitor1 Green Hacia la cámara Línea abierta para reloj (3.4 V máx.)
12
Salida de +12 V Naranja Desde la cámara Salida regulada de 12 V (1.5 A máx., 18 W)
11 EnableN Blanco Hacia la cámara
Conexión a tierra para habilitar la salida de
+12 V. Dejar libre si no es necesario utilizarla.
Cada una de las conexiones Batt y GND admite una intensidad de corriente eléctrica de 3 A.
Asegúrese de conectar todos los pines. Para comprobar el estado de la batería al utilizar soportes
tipo Anton Bauer, IDX o Blueshape, siga las instrucciones descritas a continuación:
Anton Bauer Conecte el cable azul y blanco al contacto azul (pin 7) en el conector.
IDX
Conecte el cable verde al contacto verde (pin 8) y el cable gris al contacto azul (pin 7)
en el conector.
Blueshape
Conecte el cable SMBC azul al contacto verde (pin 8) en el conector. Conecte el
cable SMBD marrón al contacto azul (pin 7) en el conector.
Corte los cables no utilizados lo más cerca posible de la parte trasera del conector.
Batt 2
Batt 4
GND 6
Monitor 1 8
GND 10
+12V Out 12
1 Batt
3 Batt
5 GND
7 Monitor0
9 GND
11 EnableN
347Instalación de baterías
