Разъемы в блоке ассистента и звукорежиссера
Блоки ассистента и звукорежиссера обеспечивают доступ ко всем видео
-
и аудиоинтерфейсам
.

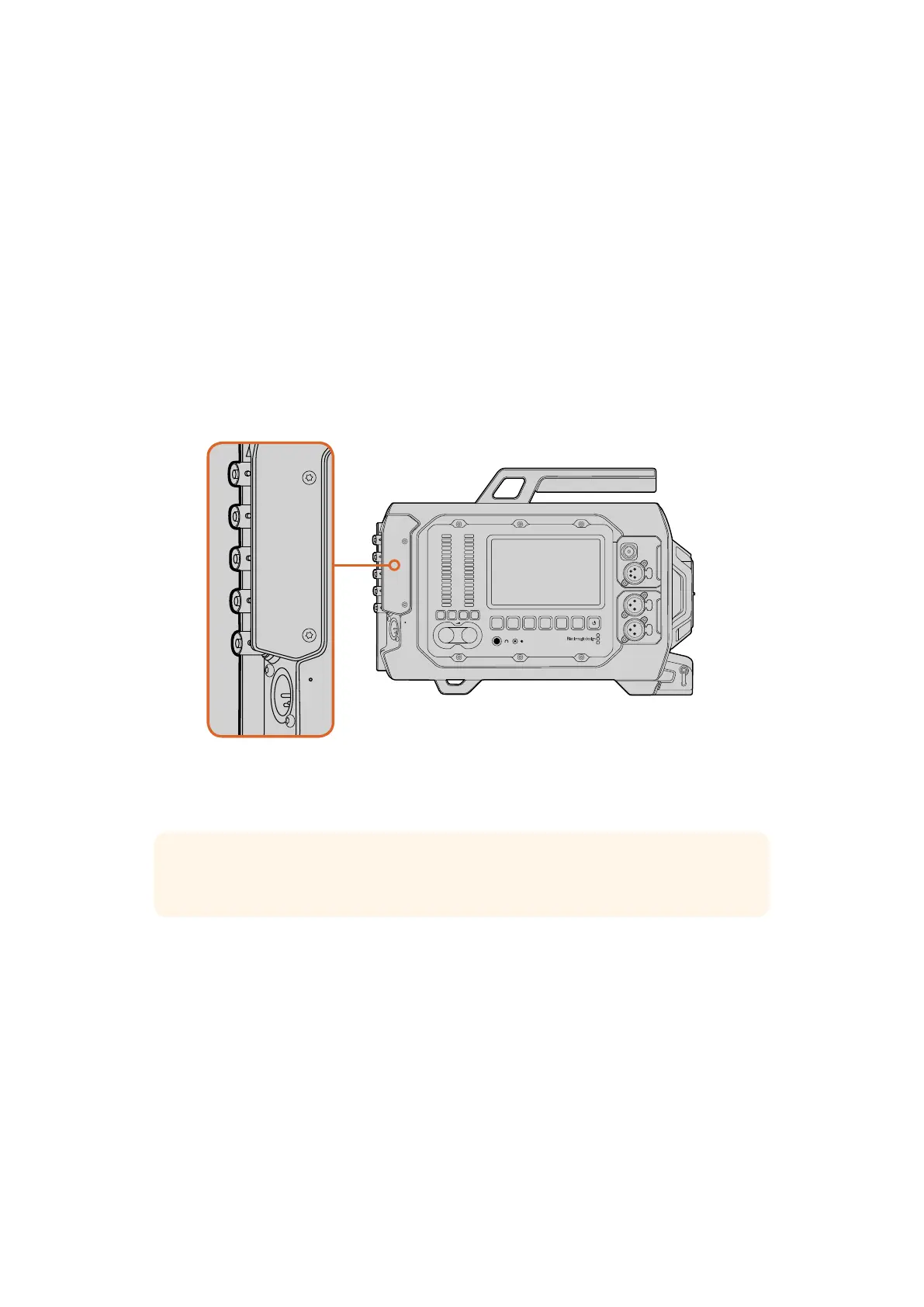

Разъемы
BNC
на задней панели камеры имеют маркировку и позволяют быстро выполнить
необходимые подключения
.
SDI OUT
Выход
12G-SDI
предназначен для вывода
HD
и
Ultra HD
на оборудование с
SDI-
интерфейсом
,
такое
как коммутаторы
,
мониторы
,
устройства захвата видео и эфирные видеомикшеры
.
SDI IN
Blackmagic URSA
имеет вход
12G-SDI,
который позволяет подключаться к программному выходу
видеомикшера во время работы в прямом эфире
.
При нажатии кнопки
PGM
программное
изображение будет поступать на откидной монитор камеры
.
Этот вход также можно использовать
для просмотра видео
,
воспроизводимого с внешнего рекордера
.
Для выбора сигнала камеры или
внешнего рекордера нажмите кнопку
PGM.
BNC-
разъемы на задней панели предназначены для ввода и вывода тайм
-
кода
,
передачи
12G-SDI
и синхронизации по внешнему опорному сигналу
.
Для подключения внешнего источника питания
используется
4-
контактный
XLR-
разъем
.
REF IN
Вход
REF IN
с
BNC-
разъемом предназначен для синхронизации камеры
Blackmagic URSA
с
помощью опорного сигнала
black burst
или
tri-level.
Он позволяет синхронизировать
Blackmagic
URSA
с другим
SDI-
оборудованием
,
например при подключении нескольких камер к видеомикшеру
.
TIMECODE IN
Вход
TIMECODE IN
с
BNC-
разъемом предназначен для записи тайм
-
кода с другого
профессионального аудио
-
и видеооборудования
,
такого как звуковые микшерные пульты или
хлопушка
.
Это помогает точно синхронизировать аудио и изображение на этапе постпроизводства
.
TIMECODE OUT
Выход
TIMECODE OUT
с
BNC-
разъемом обеспечивает передачу тайм
-
кода с камеры
Blackmagic
URSA
на другое профессиональное оборудование
.
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
СОВЕТ
.
Любой сигнал, поступающий на вход 12G-SDI, можно вывести на откидной
монитор. Для этого нажмите кнопку PGM.
