Blackmagicdesign URSA - 시작하기; 핸들 장착하기; 렌즈 장착하기

시작하기
핸들과 렌즈를 장착하고 카메라 전원을 켜기만 하면
Blackmagic URSA
의 사용 준비가 완료됩니다
.

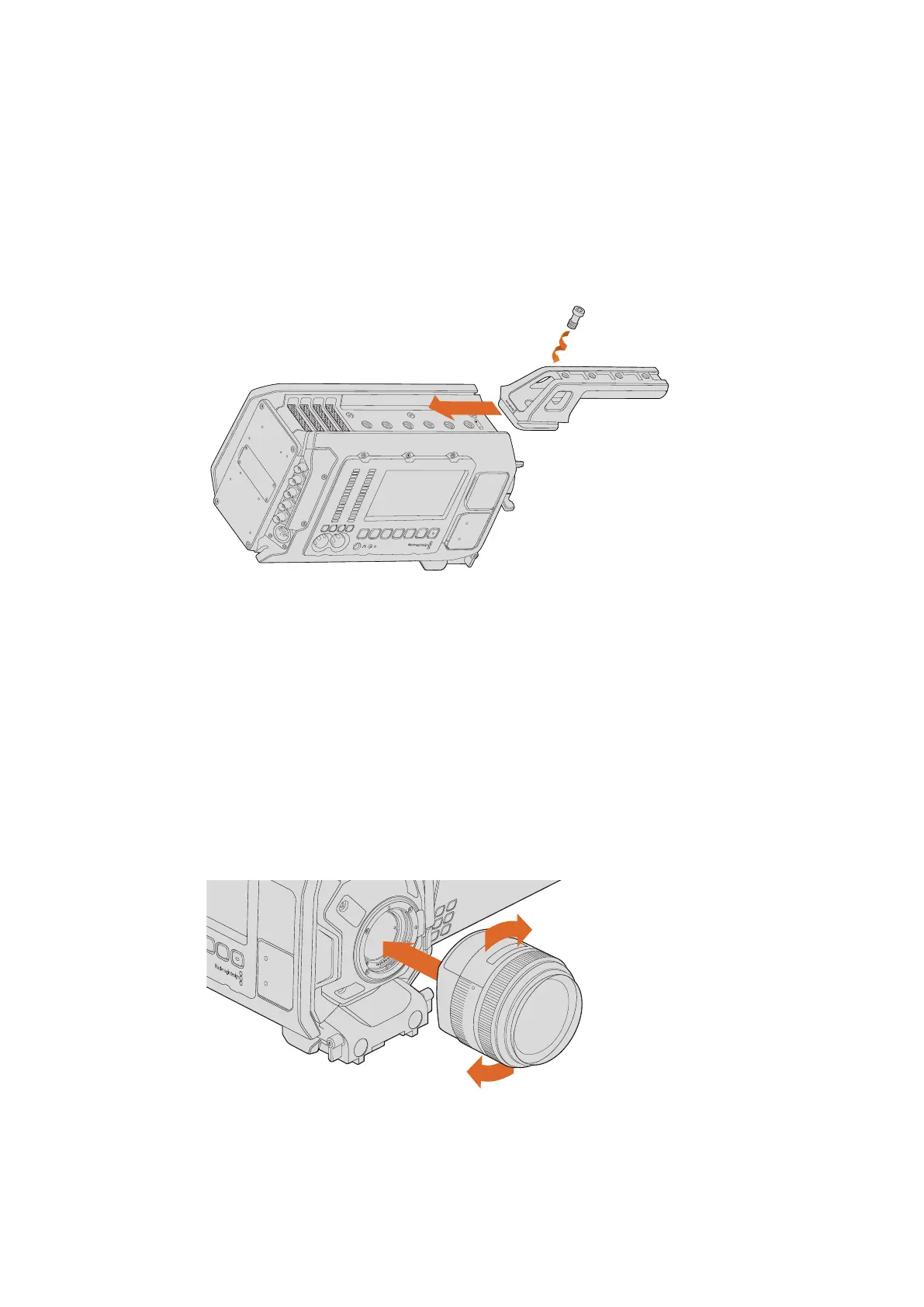

핸들 장착하기
Blackmagic URSA
의 핸들을 간단히 카메라 본체에 밀어 넣은 뒤
, 3/8
인치 마운팅 포인트에 나사로
핸들을 고정하면 됩니다
.
카메라 균형을 가장 잘 유지할 수 있는 마운팅 포인트에 핸들을 장착하세요
.
Blackmagic URSA
에 상단 핸들 장착하기
.
렌즈 장착하기
카메라의 잠금 버튼을 누르고 커버를 시계 반대 방향으로 돌리면
EF
렌즈 마운트의 커버를 쉽게
분리할 수 있습니다
. PL
마운트의 경우에는
PL
잠금 링을 시계 반대 방향으로 돌립니다
.
EF
마운트 렌즈 장착하기
1 렌즈의 표시점과 카메라 마운트의 표시점을 일치시킵니다
.
대부분의 렌즈에는 파랑
,
빨강
,
흰색과 같은 눈에 띄는 표시점이 있습니다
.
2 카메라 마운트 방향으로 렌즈를 누르고 시계방향으로 렌즈를 돌려 장착합니다
.
3
렌즈를 분리하려면 잠금 버튼을 누른 채 렌즈를 시계 반대 방향으로 돌려 렌즈의 표시점이
12
시 방향으로 향하게 한 뒤
,
조심스럽게 렌즈를 분리합니다
.
Blackmagic URSA EF
에
EF
마운트 렌즈 장착 및 분리하기
.
IRIS
SDI OUT
SDI OUT
REF IN
TIMECODE IN
L
R
TIMECODE OUT
+12V
CH1
SOLO
CH1
MUTE
CH2
SOLO
CH2
MUTE
FOCUS
PEAK
DISP
AUDIO IN
12V OUT
SDI OUT
MENU
SLATE
0
-6
-12
-18
-24
-30
-36
-42
-48
REF IN
+12V
TIMECODE IN
CH2
MUTE
IRIS
FOCUS
PEAK
DISP
MENU
AUDIO IN
SDI OUT
+12V OUT
SLATE
TIMECODE OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
SDI OUT
SDI IN
CH1
SOLO
CH2
SOLO
CH1
MUTE
452452
시작하기
