Blackmagicdesign URSA - 安装把手; 安装镜头

入门
为
Blackmagic URSA
安装把手、镜头并开启摄影机即可开始使用。
安装把手
为
Blackmagic URSA
安装把手时，只需将把手底部对准并滑入机身的把手座，并选择其中一个
3/8"
安装点将其固定即可。固定把手时，请挑选一个可为摄影机提供最佳承重平衡的安装点。

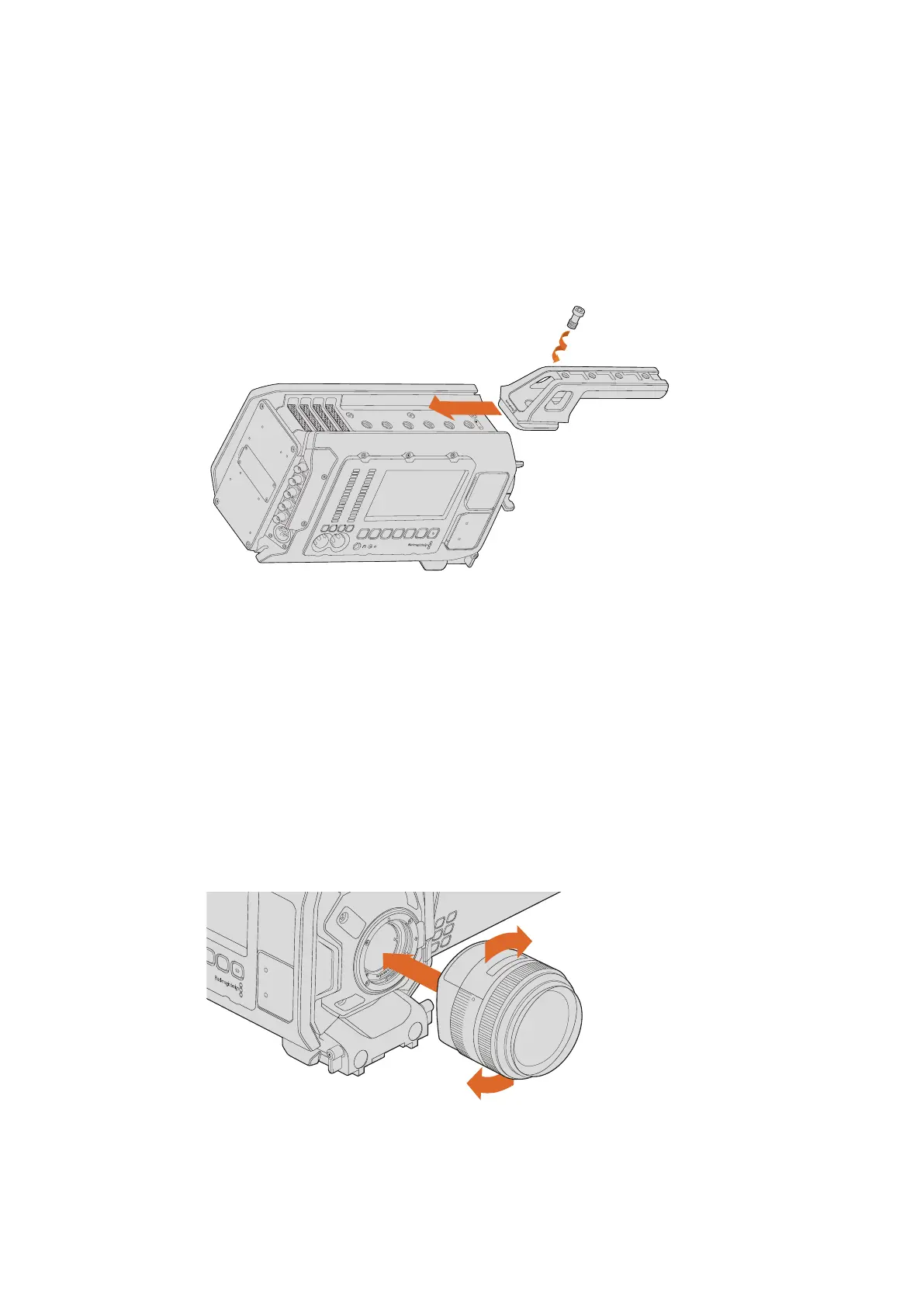

为
Blackmagic URSA
安装顶部把手。
安装镜头
如使用
EF
卡口机型，先按住锁定按钮再逆时针转动直至其释放便可取下防尘盖。如使用
PL
卡口机型，
请逆时针转动
PL
锁定环。
安装
EF
卡口镜头：
1
将镜头的标志点与机身的镜头卡口标志点对齐。很多镜头都带标志点，可以是蓝色、
红色或白色。
2
将镜头卡口按在摄影机卡口上，顺时针扭动镜头直到锁定到位。
3
取下镜头时，先按住锁定按钮，再逆时针旋转镜头直至其标志点朝向摄影机顶部
12
点钟方向，
然后小心将镜头取下。
为
Blackmagic URSA EF
机型安装和取下
EF
卡口镜头。
IRIS
SDI OUT
SDI OUT
REF IN
TIMECODE IN
L
R
TIMECODE OUT
+12V
CH1
SOLO
CH1
MUTE
CH2
SOLO
CH2
MUTE
FOCUS
PEAK
DISP
AUDIO IN
12V OUT
SDI OUT
MENU
SLATE
0
-6
-12
-18
-24
-30
-36
-42
-48
REF IN
+12V
TIMECODE IN
CH2
MUTE
IRIS
FOCUS
PEAK
DISP
MENU
AUDIO IN
SDI OUT
+12V OUT
SLATE
TIMECODE OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
SDI OUT
SDI IN
CH1
SOLO
CH2
SOLO
CH1
MUTE
378378
入门
