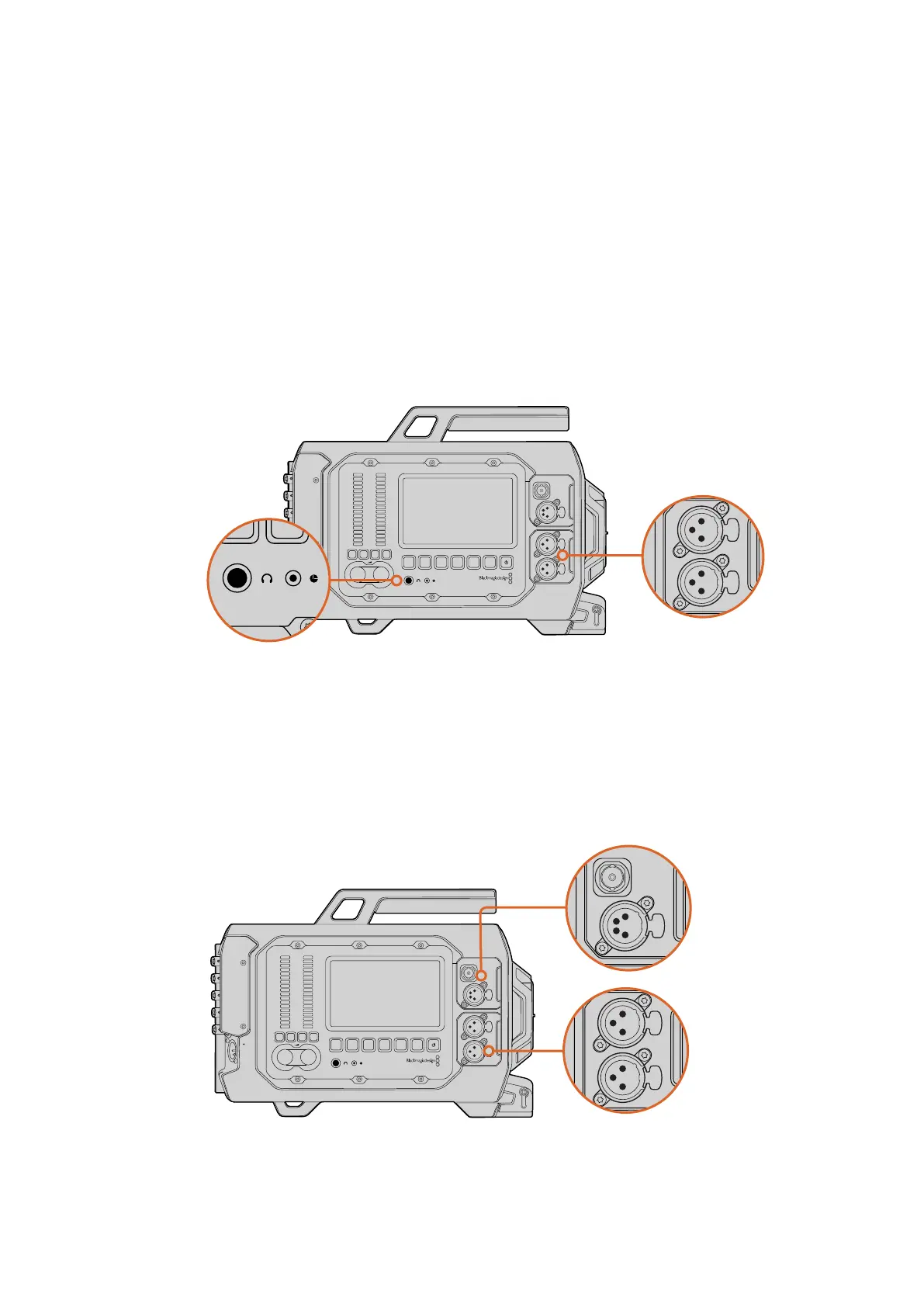

Вход питания
12-20
В
4-
контактный
XLR-
разъем
12-20
В предназначен для подключения к внешним источникам питания
,
таким как сеть
,
переносные аккумуляторные батареи и генераторы
.
Наушники
Подключив наушники через стереоразъем диаметром
1/4
дюйма
,
можно контролировать уровень
звука во время записи и воспроизведения
.
Дистанционное управление через порт
LANC
Порт
LANC
используется для удаленного запуска и остановки записи
,
а также установки диафрагмы
и фокуса
,
если объектив поддерживает их дистанционную настройку
.
Порт представляет собой стереоразъем диаметром
2,5
мм и работает по стандартному
протоколу
LANC.
Выход
3G-SDI
Выход
3G-SDI
с понижающей конверсией позволяет выводить изображение в разрешении
1080 HD
на внешний видоискатель
Blackmagic URSA Viewfinder.
Этот выход можно также использовать для
подключения к коммутаторам
,
мониторам
, SDI-
устройствам захвата
,
эфирным видеомикшерам и
другому оборудованию с
SDI-
интерфейсом
.
Выход питания
12
В
4-
контактный разъем
XLR 12
В предназначен для питания аксессуаров
,
таких как внешний
видоискатель
.
Разъем для мониторинга
HD-
материала и выход питания
+12
В служат для подключения таких
дополнительных устройств
,
как
Blackmagic URSA Viewfinder.
Для соединения с внешним
источником аналогового звука используйте балансные
XLR-
разъемы
.
