+12-20
V

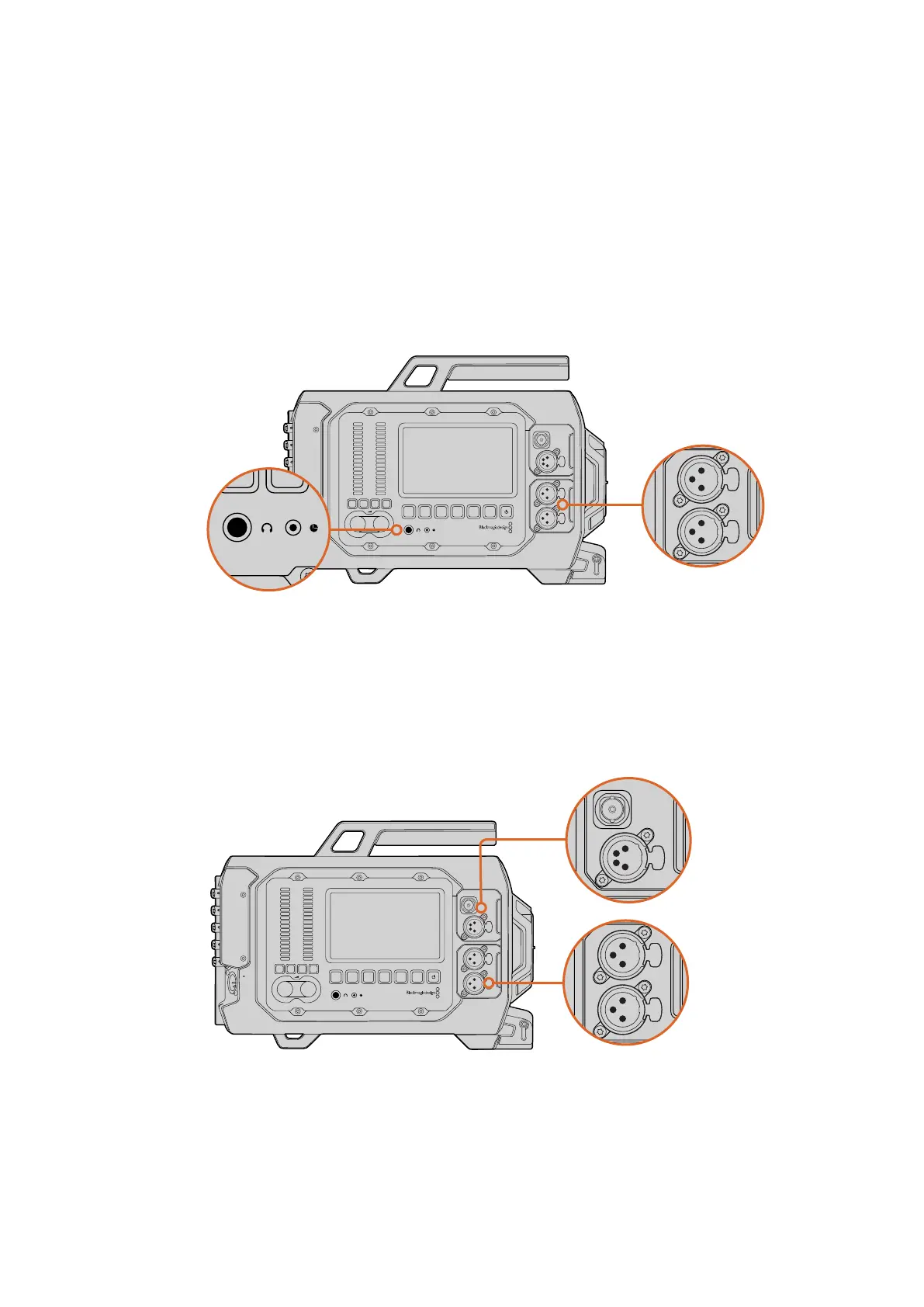

电源输入
该接口为
4
针
12-20
伏
XLR
接口,可连接电源插座、便携式电池和发电机等外接电源。
耳机
把耳机插入
1/4
英寸立体声耳机插孔可在记录和回放片段时监听音频。
LANC
遥控控制
摄影机上的遥控端口可用于遥控开始和结束记录。当使用兼容镜头时,这一遥控端口还可用来遥控
控制光圈及对焦的调整。
该端口为
2.5mm
立 体 声 插 孔 ,使 用 标 准
LANC
协议。
3G-SDI
输出
Blackmagic
URSA
的下变换
3G-SDI
输出接口可将
1080
HD
视频发送至
Blackmagic
URSA
Viewfinder
等外接寻像器上。这一输出接口还可连接到各类矩阵、监视器、
SDI
视 频 采 集 设 备 、广 播 级 切 换 台 以
及其他
HDMI
视频设备。
+12
V
电源输出接口
该接口为
4
针
12
伏
XLR
接口,可为外接寻像器等配件供电。
摄影机辅助功能和音频工作站上的
HD
监看输出和
+12
V
电源输出接口能用来连接
Blackmagic
URSA
Viewfinder
等 配 件 。使 用 平 衡
XLR
输入接口连接外部模拟音频。
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
