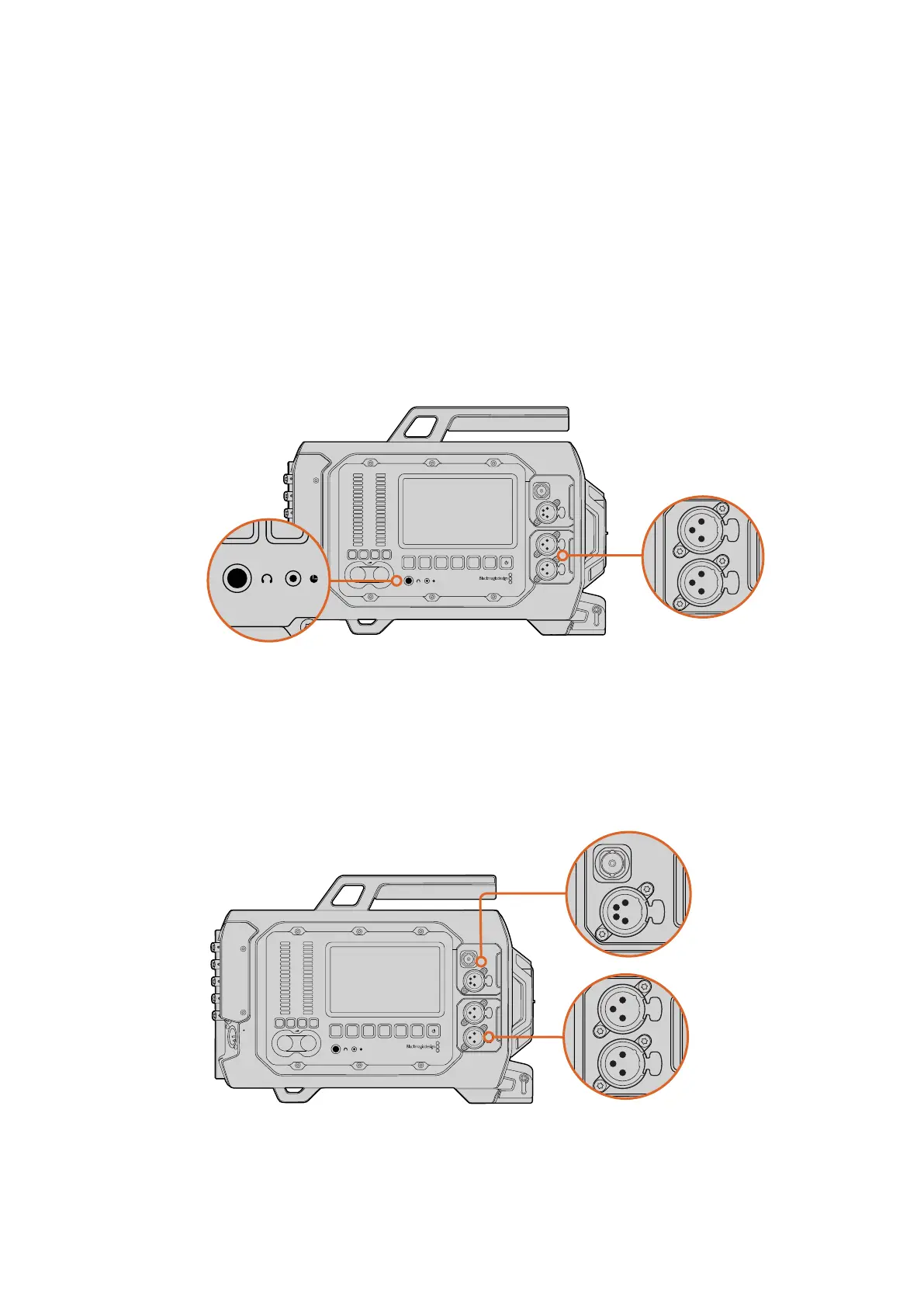

Entrée d'alimentation +12-20V
Branchez la caméra à des sources d'alimentation externes, telles que les prises de courant, les
batteries portables et les générateurs, à l’aide du connecteur XLR 12-20V à 4 broches.
Casque
Contrôlez l'audio pendant l’enregistrement ou la lecture des clips en branchant un casque d’écoute
à l'aide d'un jack stéréo 1/4”.
Contrôle à distance LANC
Le port LANC de votre caméra permet de contrôler à distance le démarrage et l'arrêt de
l'enregistrement, mais aussi d’effectuer des ajustements du diaphragme et de la mise au point
lorsque vous utilisez un objectif compatible.
Le port est un jack stéréo de 2,5 mm qui prend en charge le protocole LANC.
Sortie 3G-SDI
Utilisez la sortie 3G-SDI down-convertie de la Blackmagic URSA pour acheminer la vidéo HD 1080
vers un viseur externe, tel que le Blackmagic URSA Viewfinder. Cette sortie peut également
acheminer les signaux vers des grilles de commutation, moniteurs, périphériques de capture SDI,
mélangeurs broadcast et autres équipements vidéo.
Sortie d'alimentation +12V
Utilisez le connecteur XLR à 4 broches pour alimenter les accessoires, tels que le viseur externe.
Les sorties SDI et +12V situées sur la station pour l'assistant et pour l'audio vous
permettent de brancher des accessoires, tels que le Blackmagic URSA Viewfinder.
Utilisez les entrées symétriques XLR pour brancher de l'audio analogique externe.
