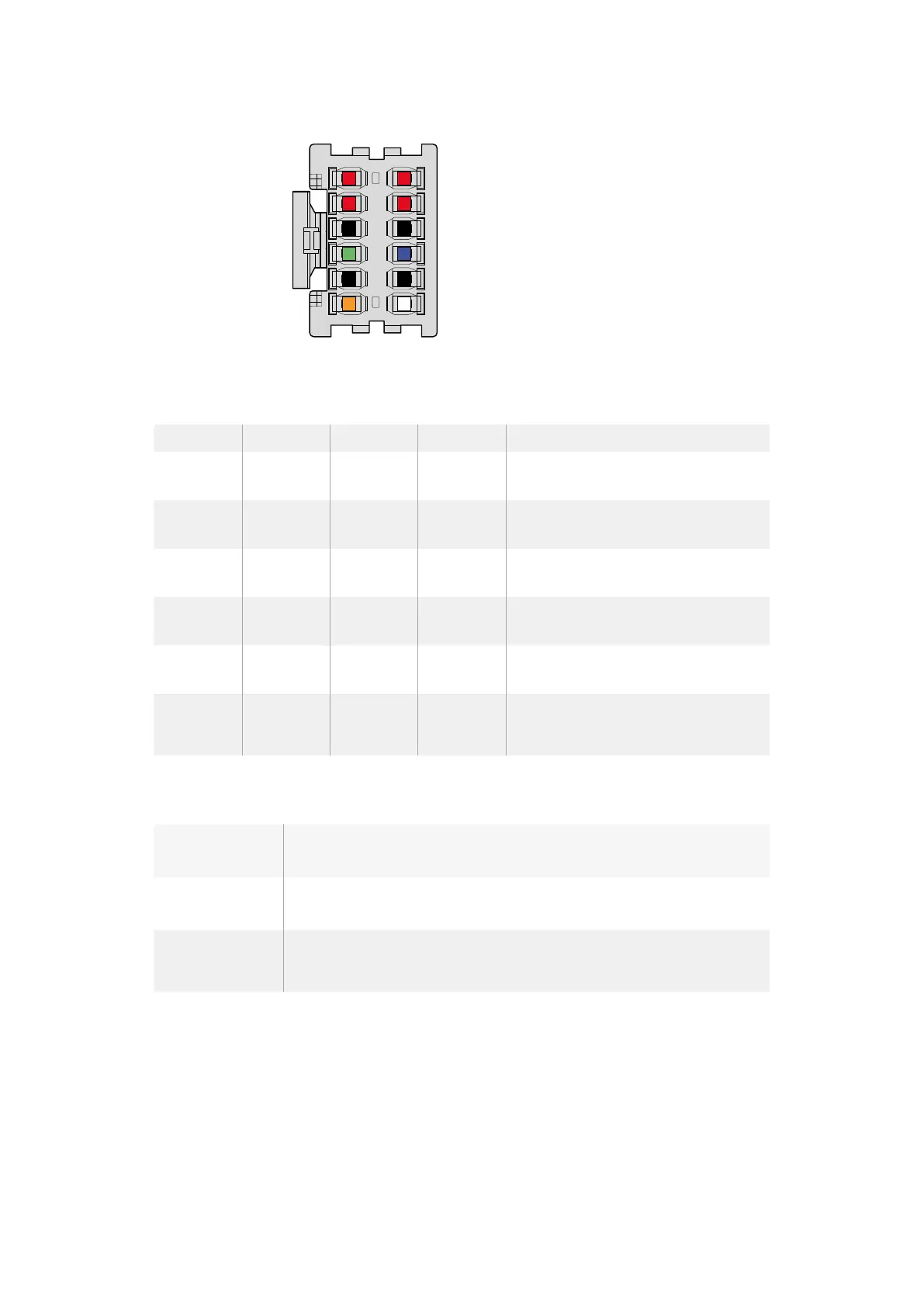

Rückansicht des Verbindergehäuses des Adapters.
Die Pole sind in der Kabelkonfigurationstabelle einzeln beschrieben
Kabelkonfigurationstabelle
Pole Signal Farbe Richtung Beschreibung
1, 2, 3, 4 Batt (Akku) Rot Zur URSA 12V–20V
5, 6, 9, 10
GND
(Erdung)
Schwarz – –
7 Monitor0 Blau Zur URSA
Analoger Akkupegel oder Open-Drain-
Datenleitung (max. 20V)
8 Monitor1 Grün Zur URSA Open-Drain-Uhrleitung (max. 3,4V)
12 +12V out Orange
Von der
URSA
12V regulierte Ausgabe max. 1,5A (18W)
11 EnableN Weiß Zur URSA
Anschluss an GND (Erdung) für +12V
Ausgabe. Schweben lassen wenn keine +12V
Ausgabe erforderlich ist.
Jeder mit „Batt“ und „GND“ gekennzeichnete Pol unterstützt drei Ampere. Vergewissern Sie sich, dass
alle „Batt“- und „GND“-Pole verbunden sind. Orientieren Sie sich an der folgenden Verbindungstabelle,
um den Akkustatus bei Gebrauch von Anton-Bauer- oder IDX-Trägerplatten zu prüfen:
Anton Bauer Schließen Sie den blauweiß gestreiften Leiter an den blauen Gehäuseleiter bei Pol 7 an.
IDX
Schließen Sie den grünen Leiter an den grünen Gehäuseleiter bei Stift 8 an, und den
grauen Leiter an den blauen Gehäuseleiter bei Stift 7.
Blueshape
Schließen Sie den mit „SMBC“ gekennzeichneten blauen Leiter an den grünen
Gehäuseleiter bei Pol 8 an. Schließen Sie den mit „SMBD“ gekennzeichneten braunen
Leiter und den blauen Gehäuseleiter bei Pol 7 an.
Sichern Sie unbelegte Leiter, indem Sie diese möglichst nahe an der Rückseite des Adapterverbinders
abtrennen.
Batt 2
Batt 4
GND 6
Monitor 1 8
GND 10
+12V Out 12
1 Batt
3 Batt
5 GND
7 Monitor0
9 GND
11 EnableN
273Anbringen von Akkus
