Ce procédé permet d'alimenter votre caméra par batterie. Vous pouvez également connecter des
fils supplémentaires pour des fonctions telles que la sortie 12V et l'état de la batterie. Veuillez
consulter les informations relatives à votre support de batterie, ainsi que le diagramme et les
tableaux présents sur cette page pour vous aider à connecter les fils. Si vous avez besoin d'aide
supplémentaire, veuillez visiter le centre de support technique Blackmagic Design à l’adresse
suivante www.blackmagicdesign.com/fr/support.

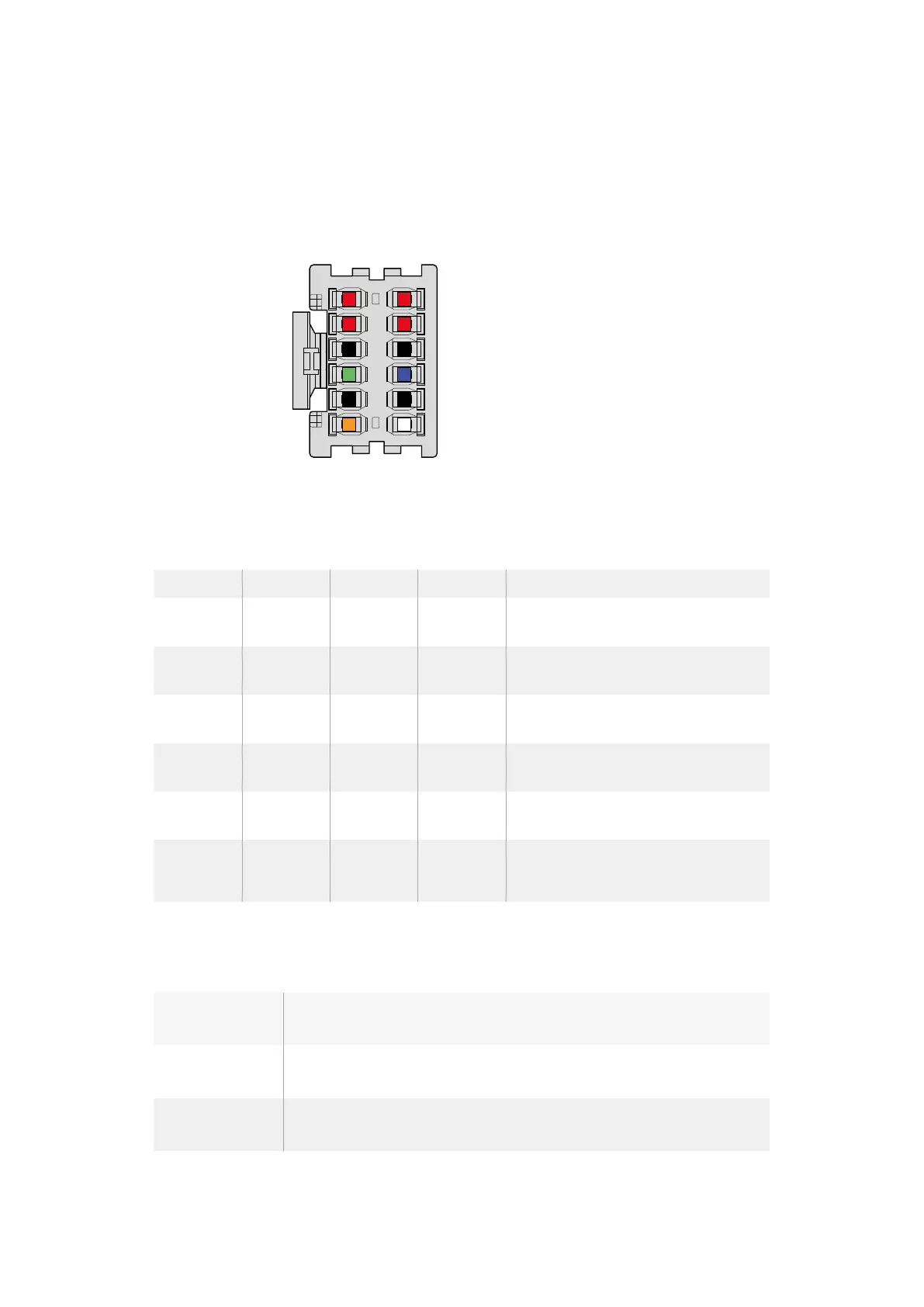

Face arrière du boîtier de connexion.
Veuillez consulter le tableau de configuration des fils pour
obtenir une description de chaque broche.
Tableau de configuration des fils
Broches Signal Couleur Direction Description
1, 2, 3, 4 Batt Rouge Vers URSA 12 V à 20 V
5, 6, 9, 10 GND Noir
7 Monitor0 Bleu Vers URSA
Niveau de batterie analogique ou ligne de
données à collecteur ouvert (20 V max)
8 Monitor1 Vert Vers URSA
Ligne synchronisée à collecteur ouvert
(3.4 V max)
12 +12 V out Orange
Depuis URSA
Sortie réglée à 12 V d'une intensité maximale
de 1.5 A (18 W)
11 EnableN Blanc Vers URSA
Connectez à GND pour activer la sortie +12
V. Ne pas brancher si la sortie +12 V n'est
pas nécessaire.
Chaque broche Batt et GND supporte trois ampères. Vérifiez que toutes les broches Batt et GND
sont bien connectées. Pour contrôler l'état de la batterie avec les fixations Anton Bauer, IDX, ou
Blueshape, veuillez consulter le tableau de connexion ci-dessous :
Anton Bauer
Connectez le fil rayé bleu/blanc au logement bleu de la broche 7.
IDX
Connectez le fil vert au logement vert de la broche 8, et le fil gris au logement bleu
de la broche 7.
Blueshape
Connectez le fil bleu marqué « SMBC » au logement vert de la broche 8. Connectez
le fil marron marqué « SMBC » au logement bleu de la broche 7.
Sécurisez tous les fils inutilisés en les coupant aussi court que possible à l'arrière du connecteur.
Batt 2
Batt 4
GND 6
Monitor 1 8
GND 10
+12V Out 12
1 Batt
3 Batt
5 GND
7 Monitor0
9 GND
11 EnableN
199Fixer des batteries
