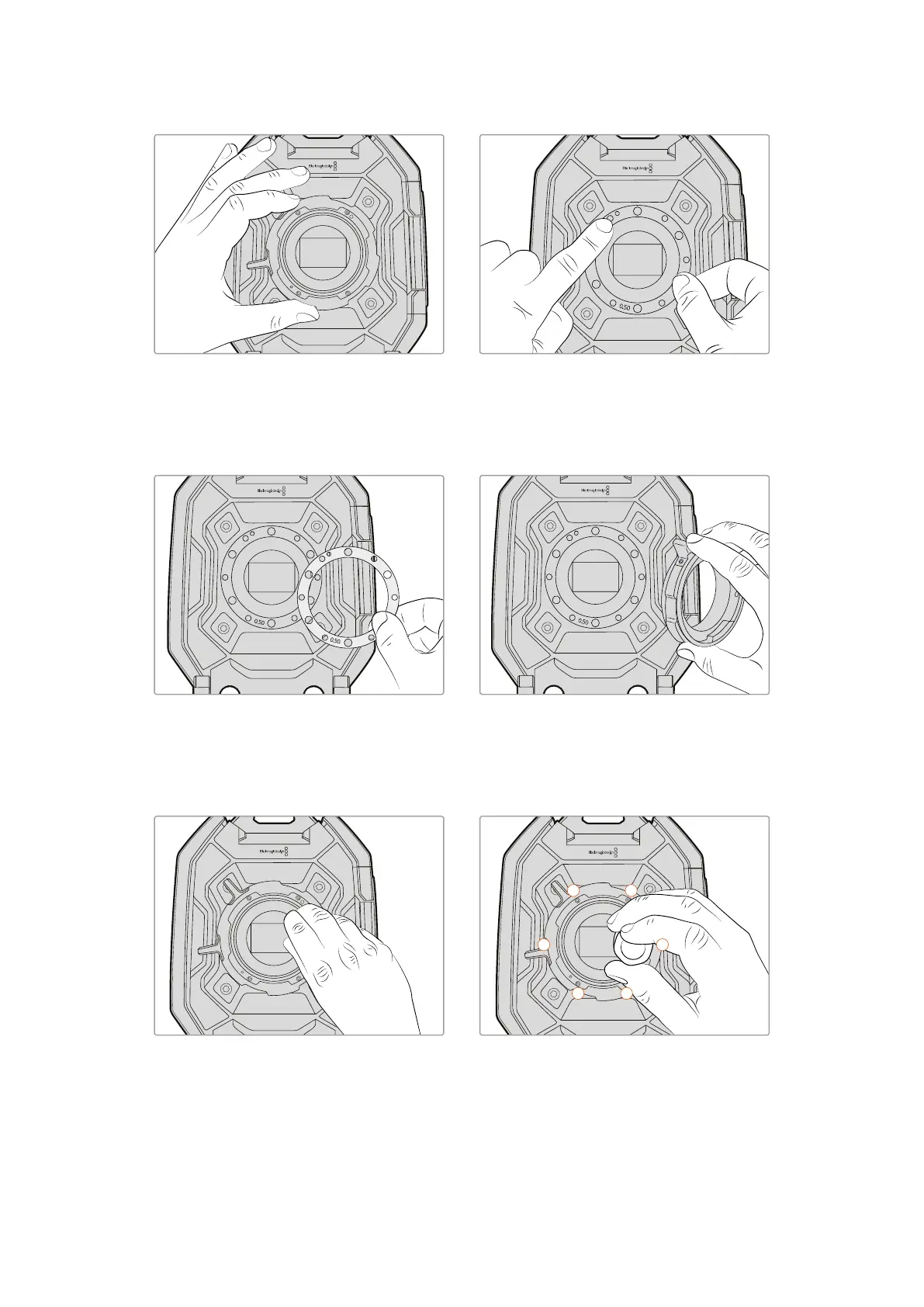

Soulevez délicatement la monture d'objectif
pour la séparer du boîtier de la caméra.
Gardez les vis à proximité de la monture
d'objectif.
4
Veuillez noter que la rondelle de 0,50mm
est alignée avec le goujon d'assemblage à
la position de 11 heures.
0.50
0.50
0.50
5
Retirez la rondelle de 0,5mm et remplacez-la
par une rondelle ayant l'épaisseur qui vous
permet d'aligner les repères de mise au point
de votre objectif avec la distance focale.
6
Placez la monture d'objectif sur le boîtier de
la caméra en alignant le trou d'alignement
avec le goujon d'assemblage à la position
de 11 heures.
1
3
6
5
4
2
7
Vissez les six vis sans trop serrer jusqu'à ce
que l'embase de la monture d'objectif touche
le boîtier de la caméra.
8
À l'aide de la clé dynamométrique et de la
clé Allen de 2,0mm, serrez la vis 1 d'un tour
complet, puis la vis 2 d'un tour complet, et
faites de même pour les vis 3 et 4, puis pour
les vis 5 et 6. Continuez à serrer les vis d'un
tour complet dans le même ordre jusqu'à ce
que toutes les vis aient atteint le couple de
serrage maximal de 0,45Nm.
221Calage de la monture PL
