Blackmagicdesign URSA - Page 246

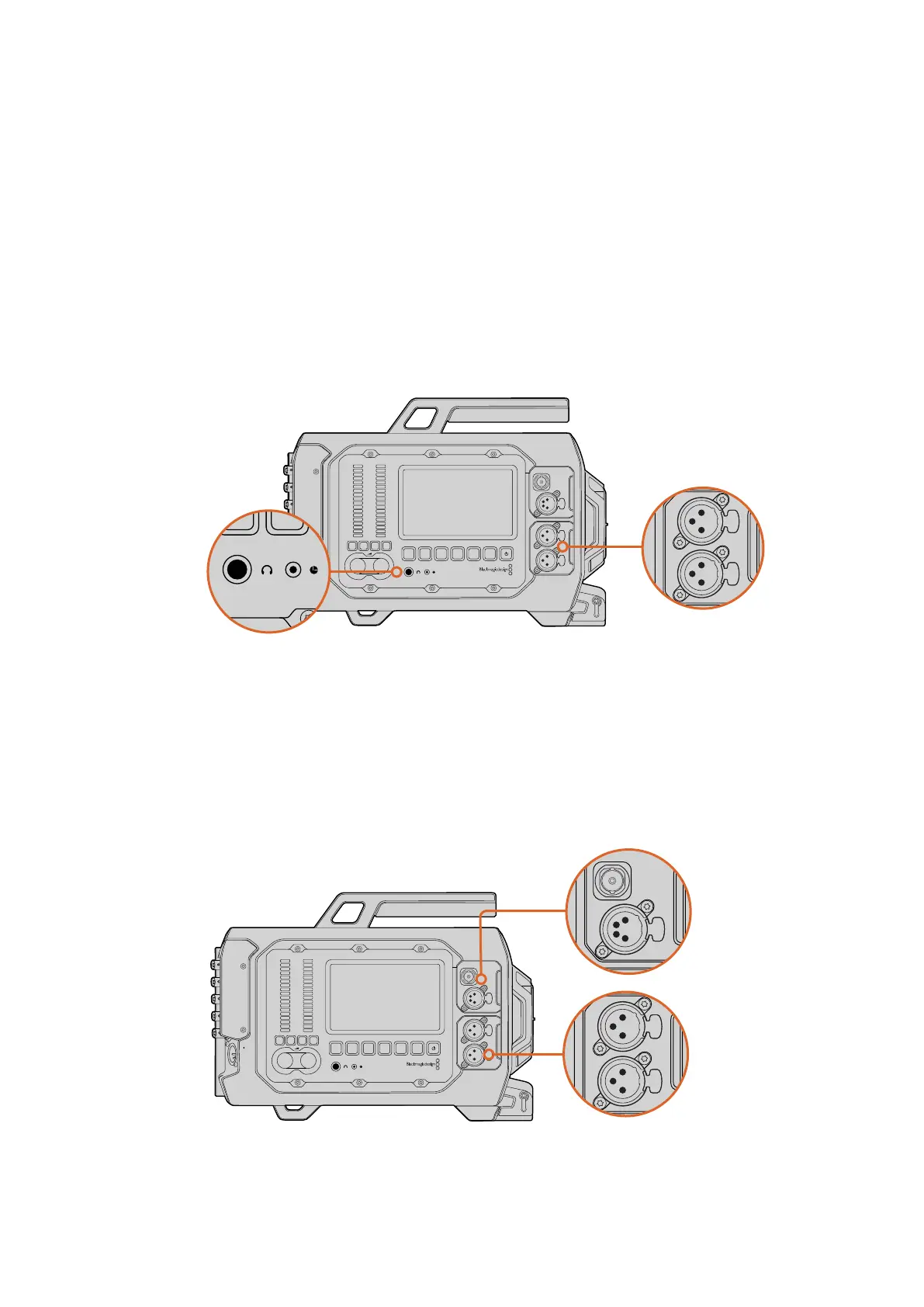

12–20V-Strombuchse
Die vierpolige 12–20V-XLR-Buchse dient zum Anschluss der Kamera an externe Stromquellen, so etwa
Netzsteckdosen, tragbare Akkus und Stromgeneratoren.
Kopfhörer
Überwachen Sie während der Aufnahme oder Wiedergabe von Clips Ihren Ton, indem Sie einen
Kopfhörer an die 6,35mm-Stereo-Kopfhörerbuchse anschließen.
LANC-Fernsteuerung
Über den Remote-Port Ihrer Kamera lassen sich Aufzeichnungsstart und -stopp fernsteuern. Bei
Einsatz eines kompatiblen Objektivs sind auch die Blendeneinstellung und die Fokussierung aus der
Ferne steuerbar.
Der Port in Form einer 2,5-mm-Stereoklinkenbuchse verwendet das LANC-Standardprotokoll.
3G-SDI OUT
Der abwärtskonvertierte 3D-SDI-Ausgang der Blackmagic URSA dient dazu, 1080-HD-Video an einen
externen Sucher wie etwa einen Blackmagic URSA Viewfinder zu übermitteln. Über diesen Ausgang
lassen sich auch Kreuzschienen, Monitore, SDI-Aufzeichnungsgeräte, Broadcastmischer und andere
SDI-Video-Geräte koppeln.
+12V-Strombuchse
Vierpolige XLR-Buchse mit 12 Volt für die Stromversorgung von Zubehör wie bspw. eines Blackmagic
URSA Suchers.
Über den HD-Monitoring- und den 12V-Stromausgang an der Kameraassistenz- und
Audio-Station können Sie Zubehör wie den Blackmagic URSA Viewfinder anschließen.
Benutzen Sie die symmetrischen XLR-Eingänge für externes Analogaudio
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
246246Die Blackmagic URSA und ihre Anschlüsse im Überblick
