Utilice los cables suministrados para conectar el visor a la salida SDI 3G de la cámara y a la conexión
de 12V situada en la parte frontal. El visor se encenderá automáticamente al prender la cámara.

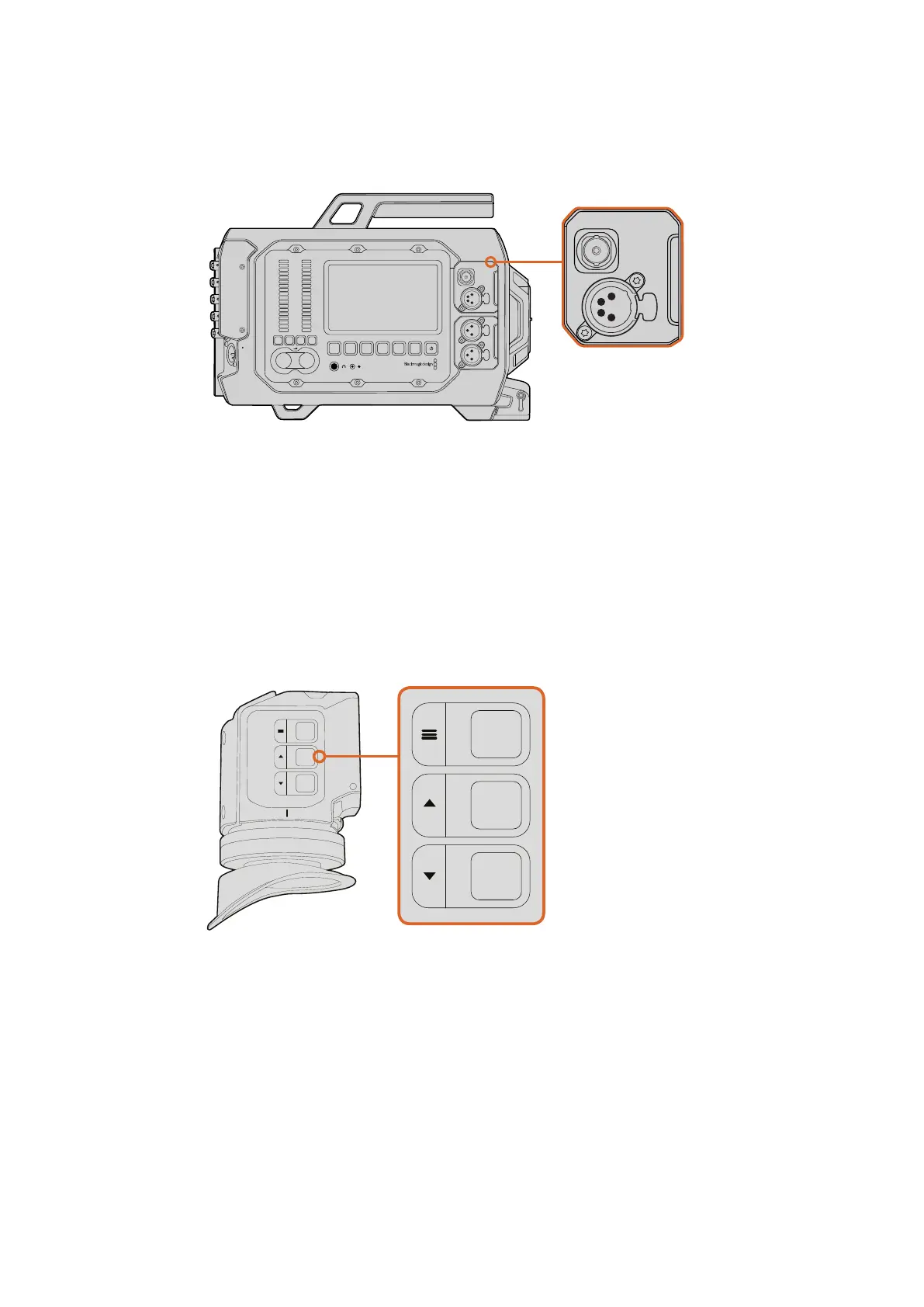

Conecte el visor a la salida SDI HD y al conector de +12 V en la parte
frontal de la cámara mediante los cables suministrados.
Ajuste del ocular
El borde de caucho desmontable puede ajustarse para adaptarlo al ojo izquierdo o derecho. A su
vez, es posible regular el brazo del visor aflojando la perilla situada debajo de este y deslizándolo a
la izquierda o la derecha según resulte más cómodo.
Botones
La parte superior del visor incluye los botones ZOOM, DISPLAY y PEAK. Estos se utilizan para
acercar la imagen y activar o desactivar el indicador de enfoque o la información que se
proporciona en la pantalla.
Los botones ZOOM (F1), DISPLAY (F2) y PEAK (F3)
se encuentran en la parte superior del visor.
Asimismo, se emplean para acceder a otras funciones adicionales, menús y diferentes ajustes. Los
íconos situados junto a cada botón indican el propósito para el cual se utiliza. Por otra parte, es
posible personalizarlos para que funcionen como accesos directos a aquellas prestaciones usadas
con mayor frecuencia. Por ejemplo, la función False Color se puede asignar al botón ZOOM.
Consulte el apartado «Accesos directos» para obtener más información al respecto.
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
ZOOM
F1
F2
F3
DISP
PEAK
ZOOM
F1
F2
F3
DISP
PEAK
340Blackmagic URSA Viewfinder
