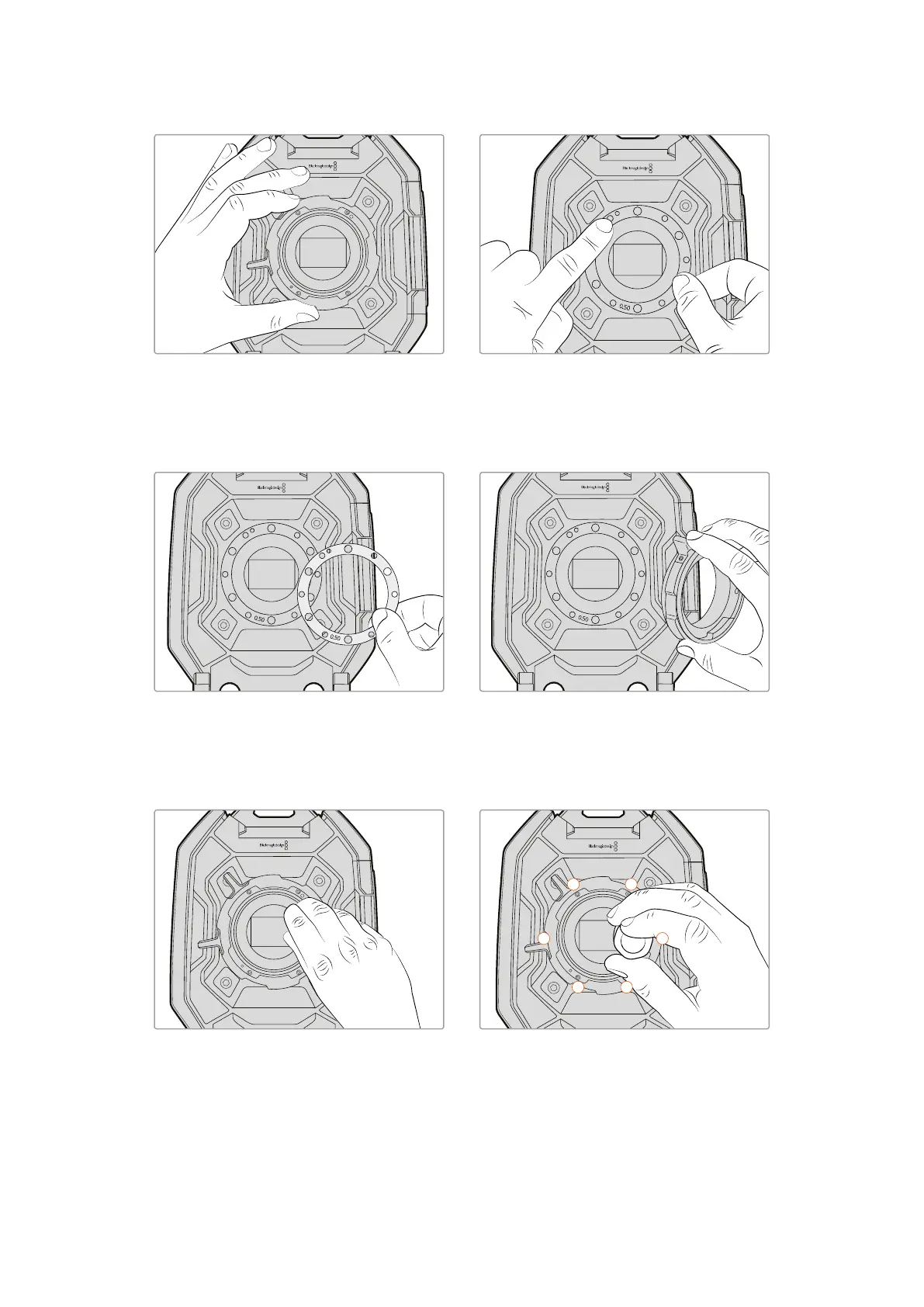

Separe cuidadosamente la montura del
armazón de la cámara. Deje los tornillos en
un lugar seguro cerca de la montura.
4
Observe que el anillo de 0.50 mm instalado
coincide con el pasador de alineación,
situado en la posición horaria de las
once en punto.
0.50
0.50
0.50
5
Retire el anillo de 0.50 mm y sustitúyalo por el
anillo del espesor requerido, a fin de hacer
corresponder la distancia focal con las marcas
de enfoque indicadas en el objetivo.
6
Coloque nuevamente la montura
cerciorándose de que el orificio de alineación
coincida con el punto de referencia.
1
3
6
5
4
2
7
Inserte los seis tornillos de sujeción sin ejercer
demasiada fuerza, hasta que la montura entre
en contacto con el soporte.
8
Con la ayuda del torquímetro y el
destornillador de 2.0 mm, apriete los tornillos
aplicando un giro completo a la vez, en el
orden indicado (1, 2, 3, 4, 5 y 6). Continúe de
este modo hasta que todos alcancen el par
máximo de torsión de 0.45 Nm.
369Anillos adaptadores para monturas PL
