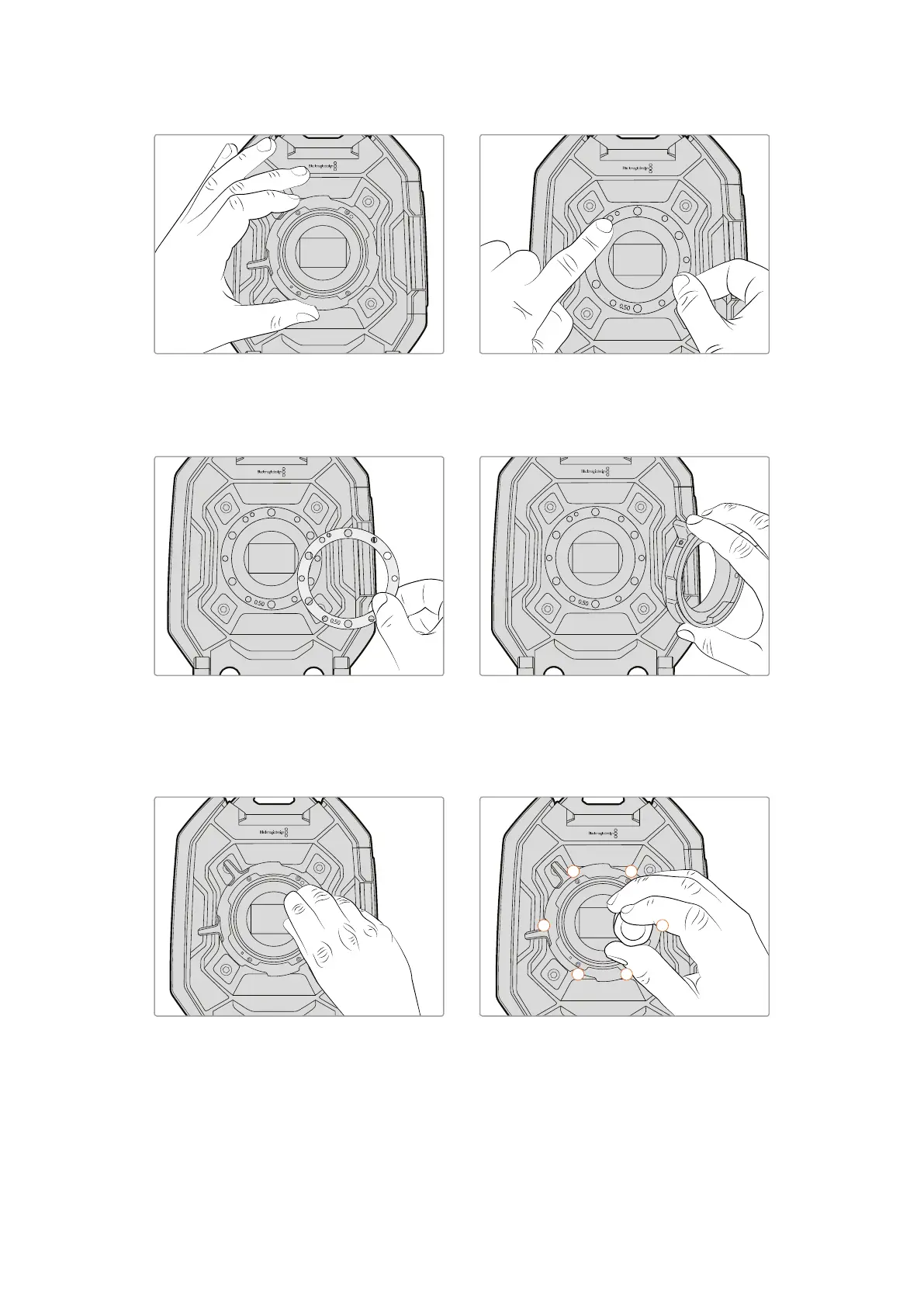

Осторожно снимите байонет с корпуса
камеры
.
Положите винты рядом с
байонетом
.
4
Запомните положение установленной
прокладки
0,50
мм с центрирующим
штифтом
(«11
часов
»).
0.50
0.50
0.50
5
Снимите установленную прокладку и замените
ее прокладкой необходимой толщины
,
чтобы
фокусные метки правильно отражали фокусное
расстояние
.
6
Поместите байонет на корпус камеры таким
образом
,
чтобы установочное отверстие
совпало с центрирующим штифтом в
положении
«11
часов
».
1
3
6
5
4
2
7
Насадите шесть крепежных винтов
,
чтобы
обеспечить соприкосновение с
кромкой байонета
.
8
Используя динамометрический ключ и
шестигранный ключ
2,0
мм
,
поверните винт
1
на один полный оборот
,
затем повторите
аналогичное действие поочередно для
винтов
2, 3, 4, 5
и
6.
Продолжайте затягивать
винты в указанной последовательности по
одному обороту до достижения
максимального момента
0,45
Н
•
м для
каждого из них
.
591
Регулировочные прокладки для байонета
PL
