Chapter 7 Wiring Data
7.3 Wiring Diagram between Parts
7-12

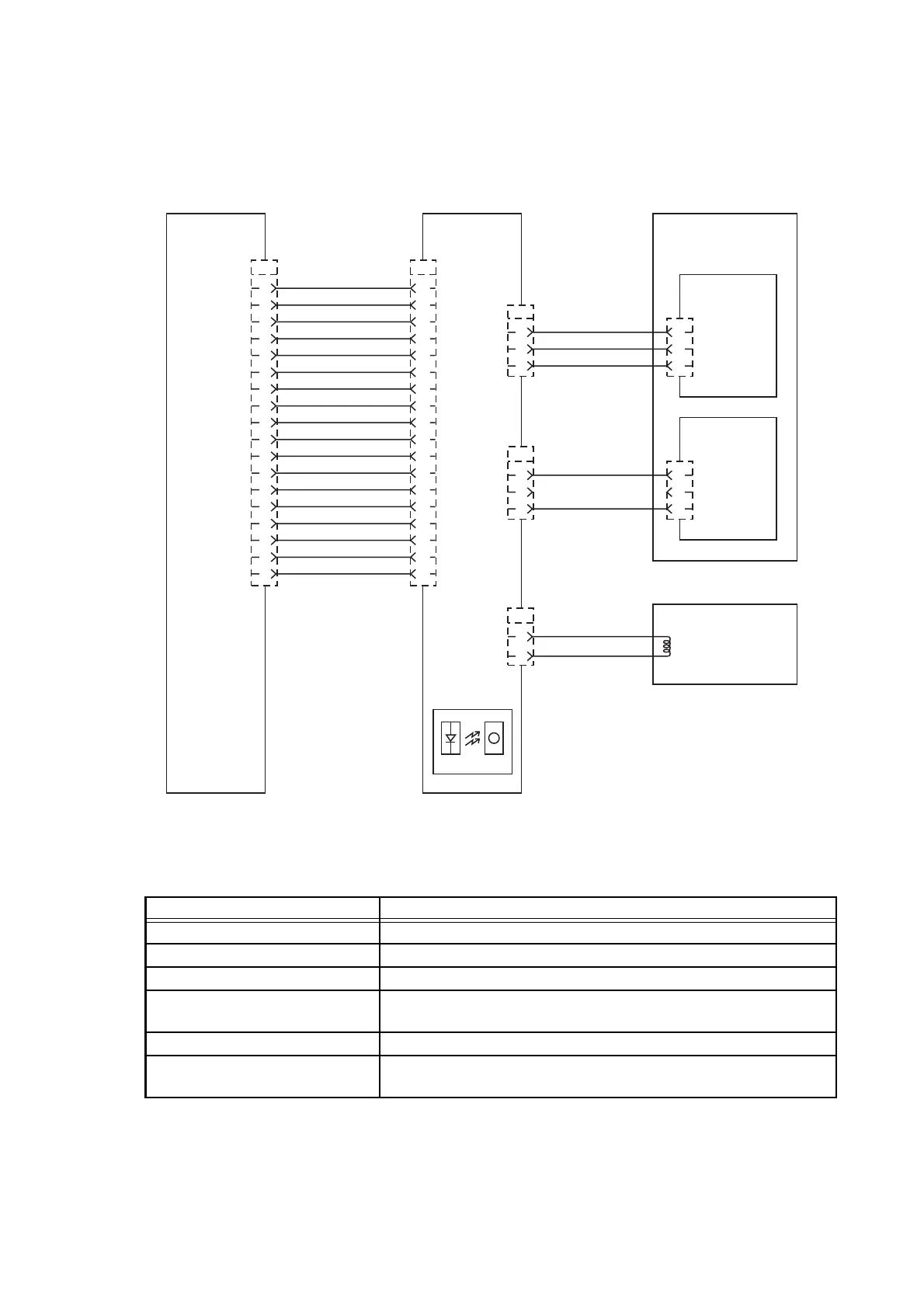

§ 3 PWBA MCU <-> PWBA SENSOR <-> FUSER ASSY, CLUTCH REGI ROLL
Signal line name Reference
RegistClutch (L) CLUTCH REGI ROLL ON/OFF control signal
InterLock24V Interlock 24VDC
InterLock5V Interlock 5VDC
ExitSensor (L) Sensor Exit-ejected paper sense signal
L: Paper detected H: No Paper detected
EdgeHeaterTmprtr Thermistor heater-temperature sense signal
EdgeSensor (L) Paper edge sense signal by REGI paper edge sensor
L: Paper detected H: No Paper detected
P/J101
1
2
3
4
5
6
CN103
1
2
3
3
2
1
7
8
9
10
11
12
13
14
15
16
NC
RegistClutch (L)
24VDC
24VDC
24VDC
24VDC
PaperExit (L)
GND
5VDC
Clutch (L)
24VDC
GND
HeaterTemp
GND
GND
InterLock24V
InterLock24V
InterLock24V
InterLock24V
InterLock5V
ExitSensor (L)
5VDC
EdgeHeaterTmprtr
17
18
CN101
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
EdgeSensor (L)
NC
PWBA SENSOR
PL4.1.17
Sensor Exit
CN104
1
2
3
1
2
3
Thermister
CN102
1
2
KON657CA
(Regi Sensor)
[CABLE SENSOR PL9.1.9]
FUSER ASSY CL CH
PL7.1.15
CLUTCH REGI
ROLL A
PL4.1.42
PWBA MCU
XFABK(B)
PL9.1.25
