リアパ ネ ル に バッ テリ ープ レ ート をマ ウ ントす る：
1
4
隅 にある ネジ を外 して、
Blackmagic
URSA
の
molex
電 源 カバーをリアパネルから取り外す
と、
Blackmagic
URSA
の
12
way
molex
55959-1230
電源コネクターがあります。
2
Blackmagic
URSA
の
molex
55959-1230
電源コネクターを、使用するサードパーティ製のバッテ
リープレ ートに 接 続します。
3
サードパーティ製のバッテリープレートを、
Blackmagic
URSA
のプレートマウントポイントに
4
個の
M3
ネジで固定します。ネジを締める際に、プレート間でコネクターケーブルがつぶされないよう、
ケーブルソケットに安全にしまい込むようにしてください。
サードパーティ製のプレートをカメラに装 着すれ ば、
V
マウント
/
ゴールドマウントバッテリー
をマ ウントで きま す。
独自のバッテリープレートの 使 用

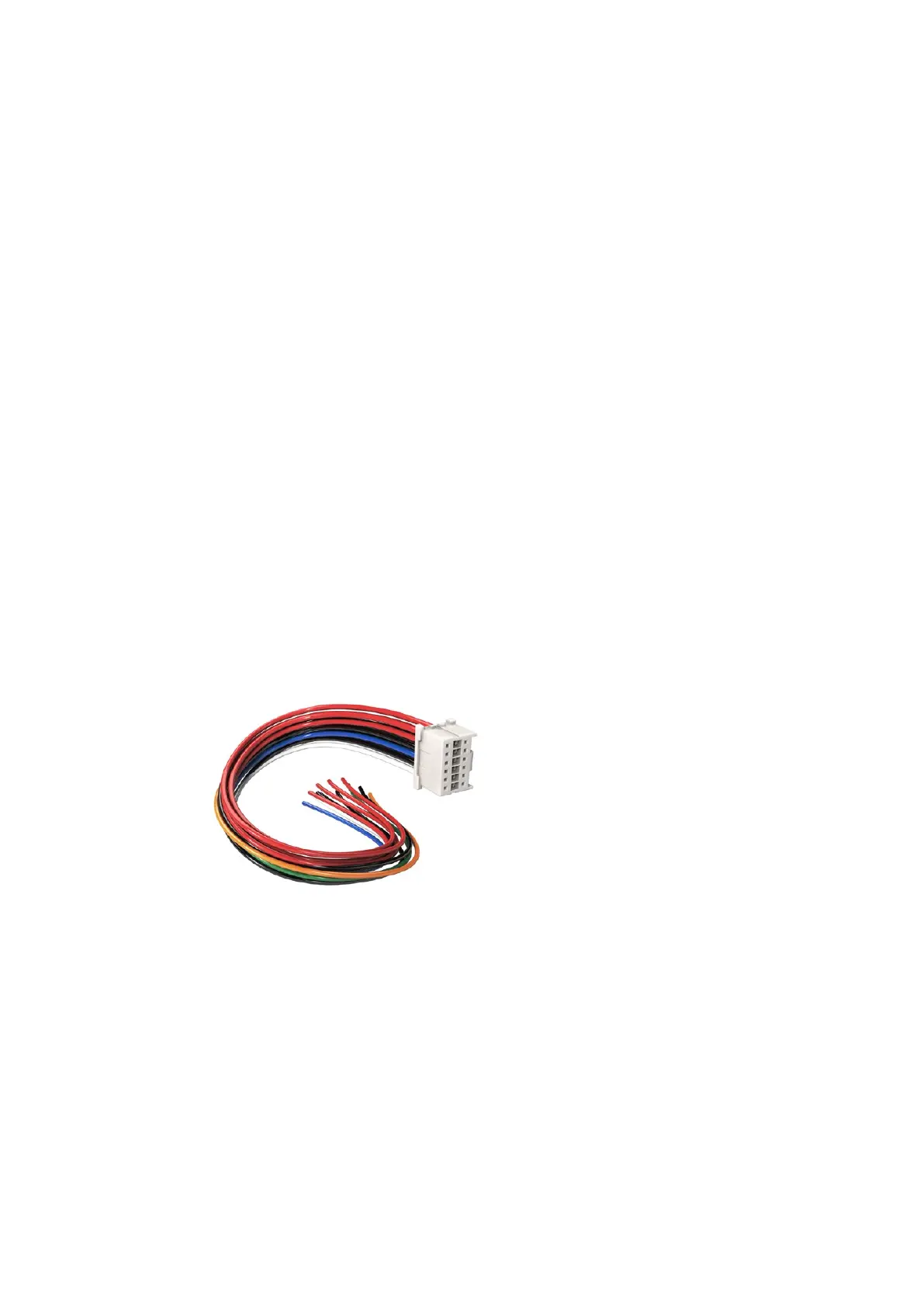

アダプターケーブルおよびコネクター
URSA
用に設計された市販のバッテリープレートが手に入らず、手持ちのバッテリープレートに手を加え
て使用したい場 合は、同 梱のアダプターケーブルおよびコネクターを使 用してください。これらは
Blackmagic
Design
のサポートオフィスでも入手できます。
アダプターケーブルおよびコネクターをバッテリープレートに配線する：
1
赤および黒のワイヤーの先端から約
1/2
インチの 絶 縁 体 をは が します。
2
4
本 の 赤 い「
Batt
」ワイヤーを、バッテリープレートの対応するポジティブワイヤー
には んだ 付けします。
3
4
本 の 黒 い「
GND
」ワイヤーを、バッテリープレートの対応するネガティブワイヤー
には んだ 付けします。
結合部分を絶縁体で完全に覆います。
URSA
に接 続するためにバッテリープレートに手を加える場 合は 、
同梱のアダプターケーブルとコネクターを使 用します。これらは
Blackmagic
Design
のサポートオフィスでも入手できます。
これでバッテリー電源を使用できます。
12V
出力、バッテリー残量などの機能に使う追加ワイヤーを接続
します。ワイヤーを接続する際は、使 用するバッテリープレートの情報やこのページに記 載されている接
続 図および 表を参 照してください。さらなるサ ポートが 必 要な 場 合 は 、
Blackmagic
Design
のサポートセン
ターを参照してください。
www.blackmagicdesign.com/jp/support
123
バッテリー のマウント
