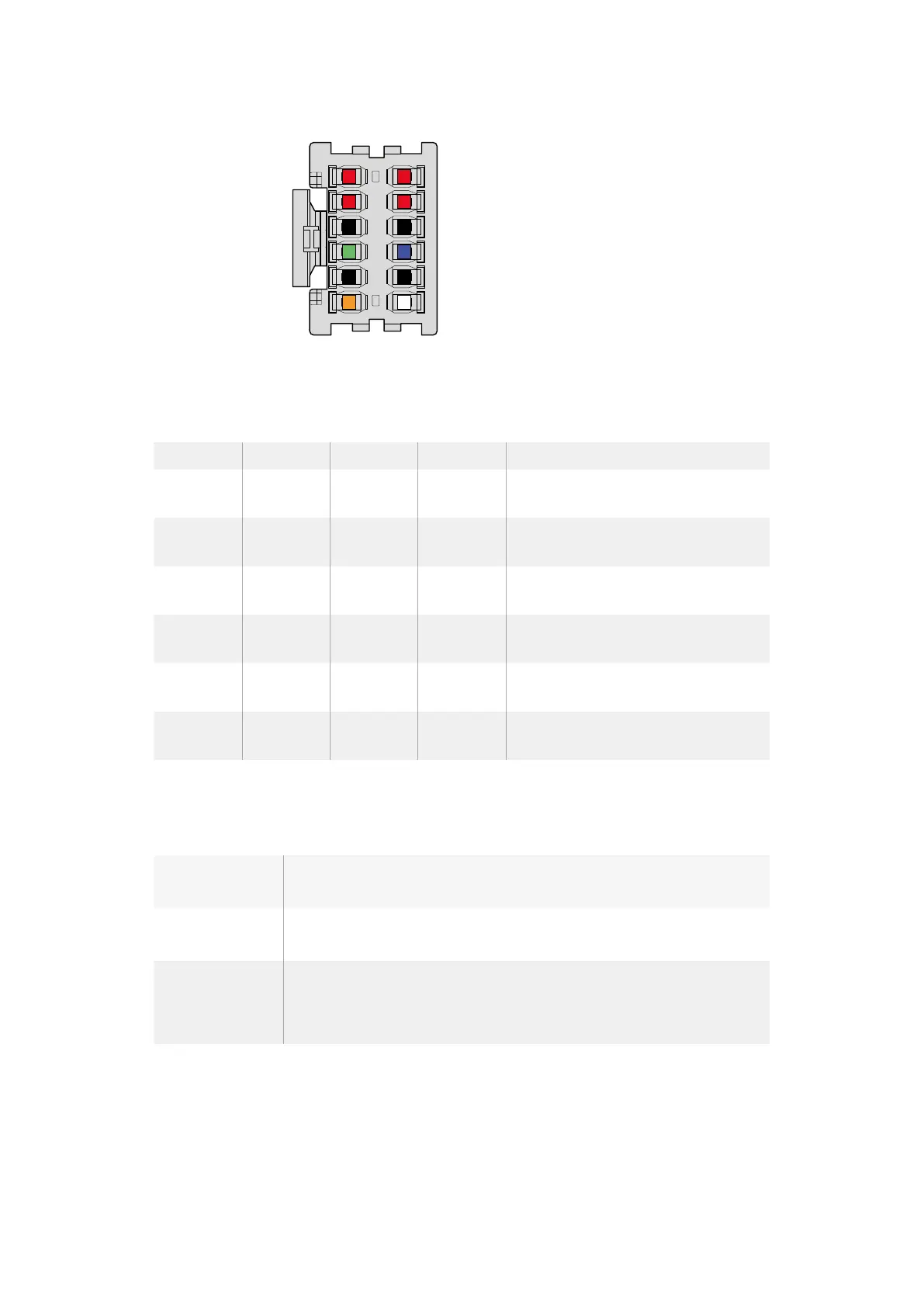

アダプターの接続ハウジングの後面図。
各ピンに関してはワイヤーコンフィギュレーションの表を参照。
ワイヤーコンフィギュレーション
ピン 信号 カラー 方向 説明
1, 2, 3, 4 Batt
レッド
URSA
へ
12V - 20V
5, 6, 9, 10 GND
ブラック
– –
7 Monitor0
ブルー
URSA
へ
アナログバッテリーレベル
/
オ ー プ ン・ド
レイン・データライン（最 大
20V
）
8 Monitor1
グリーン
URSA
へ オ ープ ン・ドレ イン・クロッ ク ラ イン
12 +12V
出力 オレンジ
URSA
から
12V
安定化出力 最大
1.5A
（
18W
）
11 EnableN
ホワイト
URSA
へ
GND
に接 続して＋
12V
出力を有効化。
12V
出力を使用しない場合は接 続なし。
各
Batt
および
GND
ピンは
3
ア ン ペ ア を サ ポ ー ト し て い ま す 。す べ て の
Batt
および
GDN
ピンが 接続されてい
る こ と を 確 認 し て 下 さ い 。ア ン ト ン バ ウ ア ー 、
IDX
、あ る い は
Blueshape
プ レ ートで バッテリー 残 量 を 確 認
す る に は 、以 下 の 接 続 表 に 従 って く だ さ い ：
アントンバウアー 青
/
白ストライプのワイヤーをピ ン
7
の青いワイヤーハウジングに接 続。
IDX
緑のワイヤーをピン
8
の緑 のワイヤーハウジングに接 続 。
グレーのワイヤーをピン
7
の青のワイヤーハウジングに接 続 。
Blueshape
「
SMBC
」と ラ ベ ル さ れ て い る 青 の ワ イ ヤ ー を ピ ン
8
の緑 のワイヤーハウジング
に 接 続 。「
SMBD
」とラベルされているブラウンのワイヤーを
ピン
7
の青いワイヤー
ハウジング に接 続 。
使用していないワイヤーは、可能な限りアダプタコネクターの後部に近い部分で切断します。
Batt 2
Batt 4
GND 6
Monitor 1 8
GND 10
+12V Out 12
1 Batt
3 Batt
5 GND
7 Monitor0
9 GND
11 EnableN
