Start-up

Pos: 44.12.7 /Überschr iften/Überschr iften 3/F-J/Hydr aulikleitungen anschli eßen @ 0\mod_11997770377 94_78.docx @ 34244 @ 3 @ 1

6.2.2 Connecting the hydraulic lines

Pos: 44.12.8 /Abkürzun gen /Abkürzungen spr achneutral/Rundba llenpressen/Compri ma CF 155 XC/Comprima CV 150 XC @ 83\ mod_1317824011416_78.d ocx @ 731880 @ @ 1

Comprima CF 155 XC/Comprima CV 150 XC

Pos: 44.12.9 /BA/I nbetriebnahme/Rundbal lenpresse/Hydrau lik/Am Traktor werden f ür den Betrieb der Maschi ne benötigt: @ 220\mod_139 1432975471_78.doc x @ 1782378 @ @ 1

To perform the following hydraulic functions, the tractor requires:

Pos: 44.12.10 /BA/I nbetriebnahme/Rund ballenpresse/Hydrau lik/2 einfachwirken de Steuergeräte und 1 do ppelwirkendes Steuer gerät @ 220\mod_1391433071 944_78.docx @ 1782441 @ @ 1

– 2 single-acting control units

– 1 double-acting control unit

Pos: 44.12.11 /BA/I nbetriebnahme/Rundba llenpresse/Hydrau lik/Steuerung+F unktion_Tabellenkopf @ 219\mod_139100781231 5_78.docx @ 1773464 @ @ 1

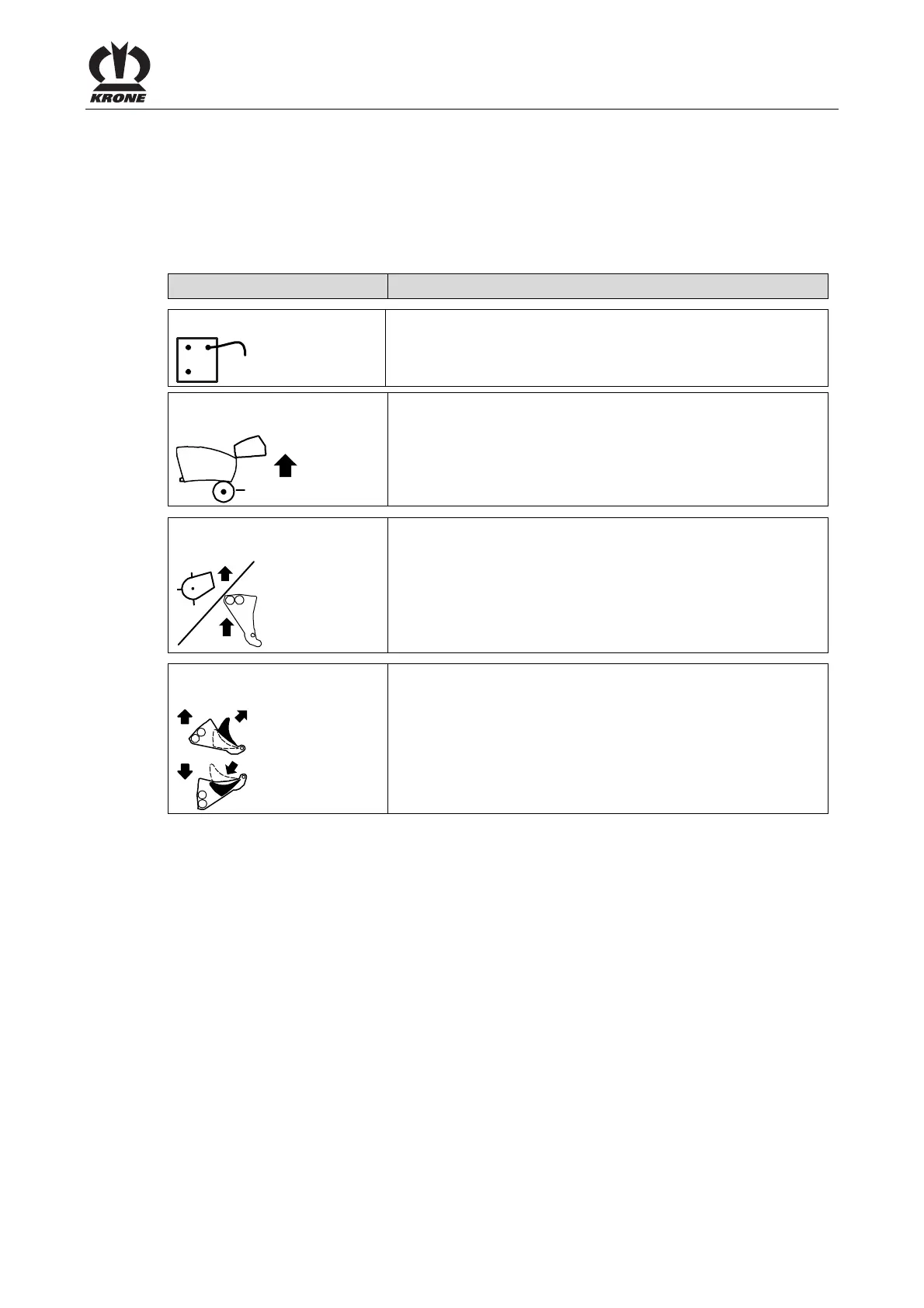

Control Function

Pos: 44.12.12 /BA/I nbetriebnahme/Rund ballenpresse/Hydrau lik/Steuerung+F unktion_blau T_Tankr ücklauf @ 302\mod_141389 2771937_78.doc x @ 2352776 @ @ 1

(blue T) Tank - free return

• Connection to free return to the tank

Pos: 44.12.13 /BA/I nbetriebnahme/Rundba llenpresse/Hydrau lik/Steuerung+F unktion_rot 1+_Heckk lappe öffnen/schließe n @ 220\mod_1391429 114274_78.docx @ 1781684 @ @ 1

Single-acting control unit

(red 1+)

Opening/closing the tailgate

• Pressure (red 1+): Open tailgate

• Float position (red 1+): Close tailgate

Pos: 44.12.14 /BA/I nbetriebnahme/Rund ballenpresse/Hydrau lik/Steuerung+F unktion_gelb 3+_Pic k-up/Messerboden heben/ senken @ 219\mod_1391 003902993_78.docx @ 177287 1 @ @ 1

Single-acting control unit

(yellow 3+)

Raising/lowering the pick-up or blade base

(depending on preselected setting on control unit)

• Pressure (yellow 3+): Raise the pick-up or blade base

• Float position (yellow 3+): Lower the pick-up or blade

base

Pos: 44.12.15 /BA/I nbetriebnahme/Rund ballenpresse/Hydrau lik/Steuerung+F unktion_grün 7+/7- _Messerbalken heben/sen ken_neues Symbol @ 302\ mod_1414073271805_7 8.docx @ 2356613 @ @ 1

Double-action control unit

(green 7+/green 7-)

Lift/lower blade bar

• Pressure (green 7+): Raising blade bar

• Pressure (green 7-): Lowering blade bar
