REV 0, June 2005Page 124
Operation Manual SUPREMA
5. Installation

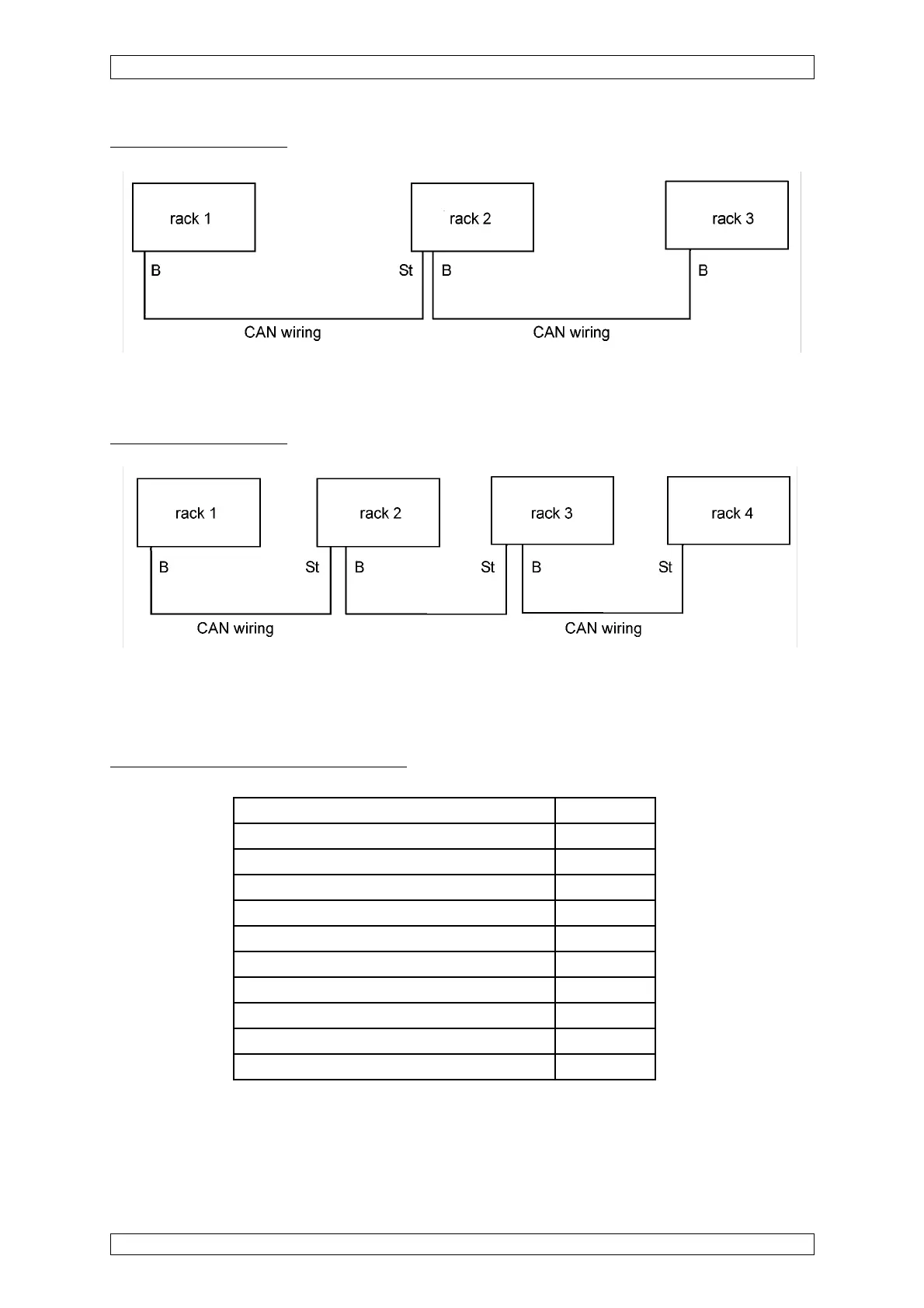

Connection of 3 Racks:
The CAN terminating resistor at Rack 1 and Rack 2 is not set, at Rack 3 it is set.
Connection of 4 Racks:
The CAN terminating resistor at Rack 1, Rack 2 and Rack 3 is not set, at Rack 4 it is set.
For every further rack, a CAN line socket/plug is needed.
Listing CAN Bus Connection Elements:
Table 5-14: CAN Bus Connection Elements
Description Order-No.
SUPREMA CAN cable plug/plug, 5 m 10030081
SUPREMA CAN cable socket/socket, 5 m 10030082
SUPREMA CAN cable plug/socket, 5 m 10030083
SUPREMA CAN cable plug/socket, 0.5 m 10030084
SUPREMA CAN cable socket/socket, 0.5 m 10030085
SUPREMA CAN cable plug/plug, 0.5 m 10030086
SUPREMA CAN T-piece 10030080
SUPREMA CAN ribbon cable D-SUB 10030087
SUPREMA CAN terminating resistor socket 10030078
SUPREMA CAN terminating resistor plug 10030079
