214323 115 Revision A

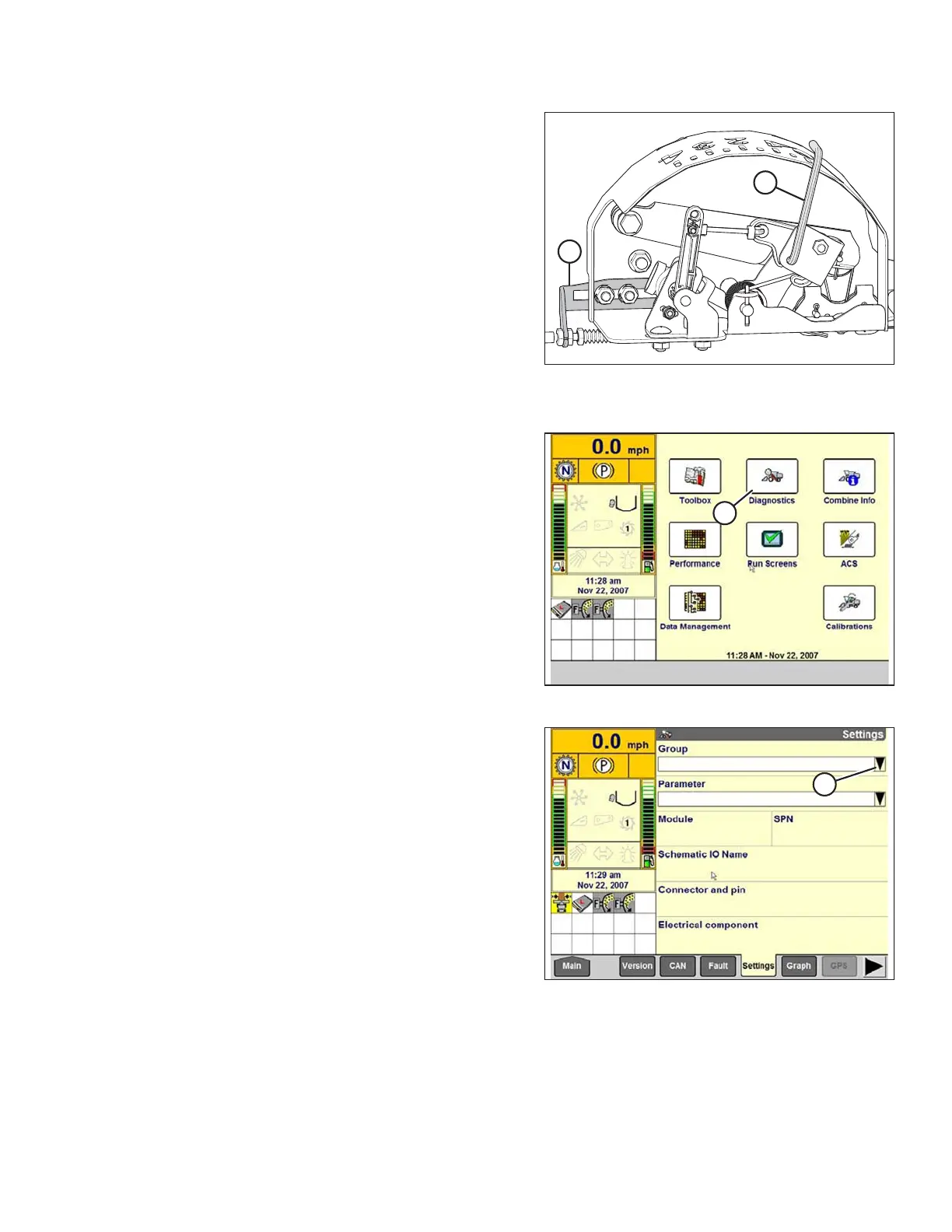

Figure 3.151: Float Indicator Box
3. Adjust cable take-up bracket (B) (if necessary) until
pointer (A) on float indicator is on 0.
4. Ensure header float is unlocked.
Figure 3.152: Case IH Combine Display
5. Select DIAGNOSTICS (A) on MAIN page. The
DIAGNOSTICS page opens.
6. Select SETTINGS. The SETTINGS page opens.
Figure 3.153: Case IH Combine Display
7. Select GROUP drop-down arrow (A). The GROUP
dialog box displays.
OPERATION
