Módulo E/S (módulo de extensão opcional)
Variomat Touch — 09.09.2022-Rev. C
Português —
FQIRA+
Contador de água por
contacto
DV Válvula de desgaseificação
WC Linha de reposição VE Ventilação e purga
Vaso de expansão
É possível ligar um vaso primário e, opcionalmente, vários vasos secundários.
Uma membrana divide os vasos numa câmara de ar e numa câmara de água,
impedindo a penetração de oxigénio atmosférico na água de expansão. A
câmara de ar está em contacto com a atmosfera através de uma tubagem "VE". O
vaso primário tem uma ligação hidráulica flexível à unidade de controlo. Esta
ligação assegura o funcionamento da medição de nível "LIS", que trabalha com
uma célula de pesagem.
Unidade de controlo
A unidade de controlo integra a hidráulica e o controlador. A pressão é registada
pelo sensor de pressão "PIS" e o nível pela célula de pesagem "LIS", e ambos os
valores são indicados no visor do controlador.
Pressurização
Quando a água é aquecida, a pressão aumenta no sistema. Se a pressão ajustada
no controlador for excedida, a válvula de transbordo "PV" é aberta, drenando
água do sistema para o vaso primário através da tubagem de expansão "EC".
Desta forma, a pressão no sistema volta a descer. Quando a água arrefece, a
pressão desce no sistema. Se a pressão descer abaixo do valor ajustado, a bomba
"PU" é ligada, transportando água do vaso primário de volta para o sistema
através da tubagem de expansão "EC". Desta forma, a pressão no sistema volta a
subir. A manutenção de pressão é assegurada pelo controlador e adicionalmente
estabilizada pelo vaso de expansão "MAG".
Desgaseificação
Para a desgaseificação da água do sistema são necessárias duas tubagens de
expansão "EC". Uma tubagem para a água rica em gás que vem do sistema e
uma tubagem de retorno para a água desgaseificada que é fornecida ao sistema.
Durante a desgaseificação, a bomba "PU" e a válvula de transbordo "PV" estão
em funcionamento. Isto faz com que um caudal parcial de água do sistema rica
em gás V seja conduzida através do vaso primário despressurizado. Nele, os
gases livres e dissolvidos são separados da água através da pressão atmosférica e
purgados através da válvula de desgaseificação "DV". O controlador garante o
balanceamento hidráulico através da regulação do curso da válvula de
transbordo "PV" (válvula esférica motorizada). Este processo pode ser aplicado
em três variantes (desgaseificação contínua, intermitente ou subsequente).
Reposição
Se o nível de água mínimo não for atingido no vaso primário, a válvula de
reposição "WV" é aberta até o nível desejado ser novamente atingido. Durante a
reposição, o número de pedidos, a duração e o tempo de reposição são
monitorizados durante um ciclo. Em conjunto com um contador de água por
contacto FQIRA+, são monitorizadas as respetivas quantidades de reposição
individuais e a quantidade de reposição total.
4.5 Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa, e o conteúdo é
indicado na embalagem. Imediatamente após a receção da mercadoria, verifique
se o equipamento está completo ou apresenta danos. Os danos de transporte
devem ser imediatamente notificados.
Equipamento básico de manutenção de pressão:
• O aparelho numa palete.
– Unidade de controlo e vaso primário "VG".
– Vaso primário com acessórios acondicionados no pé do vaso.
• Ventilação e purga "VE"
• Válvula de desgaseificação "DV"
• Redução fêmea-fêmea
• Célula de pesagem "LIS"
– Bolsa plástica com manual de instruções.
4.6 Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
• Isolamento térmico para o vaso primário
• Vasos secundários
– Inclui acessórios acondicionados no pé do vaso
• Ventilação e purga "VE"
• Válvula de desgaseificação "DV"
• Redução fêmea-fêmea
• Equipamento opcional com tubo BOB para o limitador da temperatura
"TAZ+"
• Fillset para a reposição de água
– Com os seguintes elementos integrados: separador do sistema,
contador de água, filtro de sujidade e dispositivos de corte para a
linha de reposição "WC".
• Fillset Impuls com contador de água por contacto FQIRA+ para a reposição
de água.
• Servitec para a reposição e desgaseificação.
• Fillsoft para a descalcificação da água de reposição proveniente da rede de
água potável.
– O Fillsoft é conectado entre o Fillset e o aparelho. O controlador do
aparelho avalia as quantidades de reposição e indica quando é
necessário substituir os cartuchos de descalcificação.
• Expansões para o controlador do aparelho:
– Módulos E/S para comunicação convencional
– Módulo de comunicação para o comando externo do controlador
– Ligação mestre/escravo para interconexão com 10 aparelhos, no
máximo.
– Interconexão para ampliação de potência e conexão paralela de 2
sistemas hidráulicos diretamente ligados
– Módulos bus:
• Profibus DP
• Ethernet (Modbus TCP/IP)
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Detetor de rotura da membrana.
Nota!
O equipamento opcional é fornecido com manual de instruções próprio.

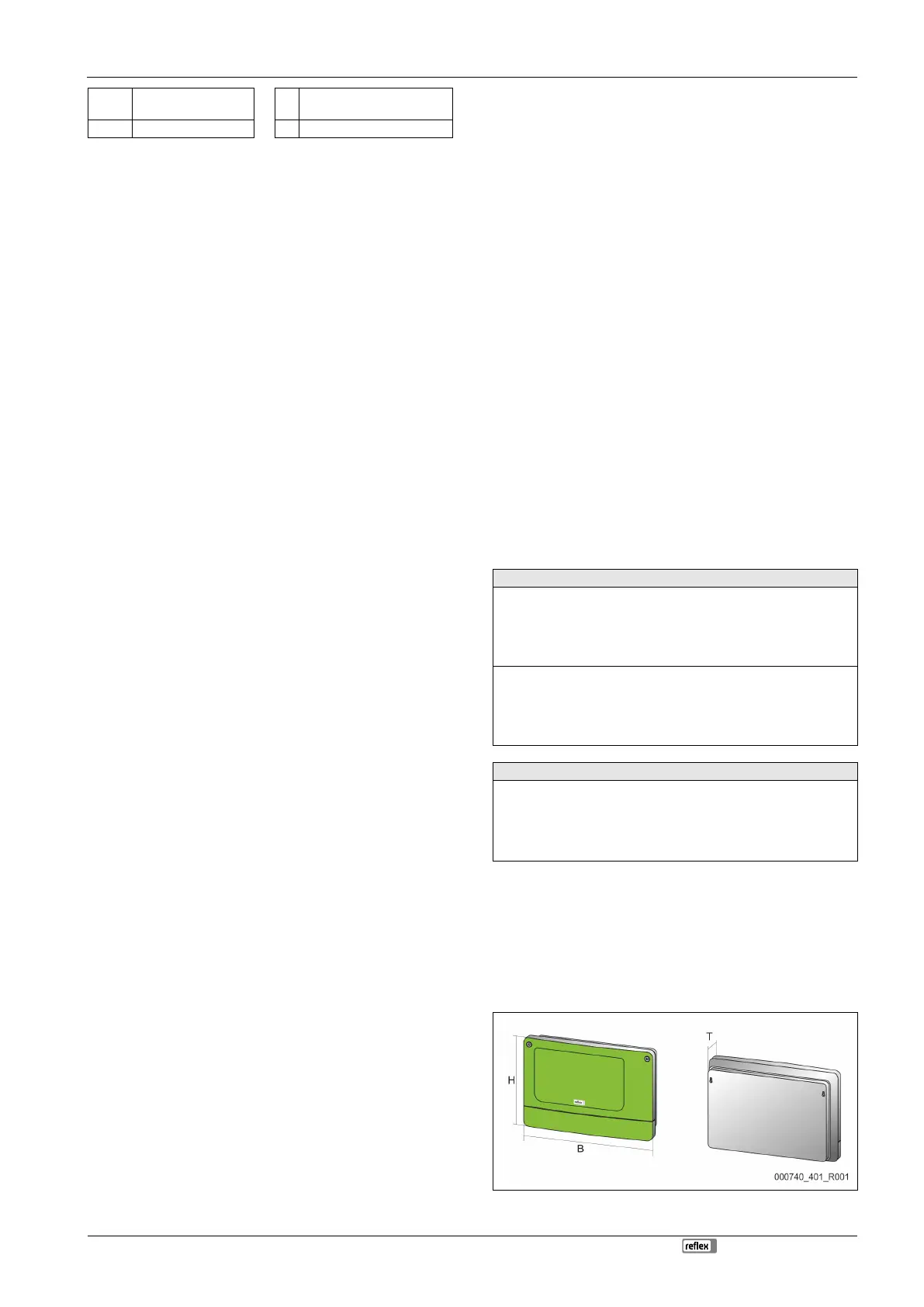

5 Módulo E/S (módulo de extensão opcional)
O módulo E/S vem ligado e cablado de fábrica.
Serve como extensão das entradas e saídas do comando "Control Touch".
Seis entradas digitais e seis saídas digitais servem para processar mensagens e
alarmes:
Três entradas sob a forma de contactos normalmente fechados com potencial
próprio de 24V, para predefinições.
• Monitorização externa da temperatura
• Sinal de pressão mínima
• Realimentação manual de água
Três saídas sob a forma de contactos normalmente abertos com potencial
externo de 230 V, para predefinições.
• Paragem de emergência
• Modo manual (p. ex., para a bomba ou o compressor)
• Modo manual para a válvula de extravasamento
Como contactos bidirecionais sem potencial. Predefinição para mensagens:
• Erro de realimentação
• Pressão mínima não atingida
• Pressão máxima excedida
• Modo manual ou modo de paragem
Para as predefinições dos módulos E/S, 5.2.3 "Predefinições do
módulo E/S", 103
Como opção, todas as entradas e saídas podem ser configuradas
livremente. A configuração é efetuada pelo serviço de assistência
da Reflex, 13.1 "Serviço de assistência da Reflex", 121
5.1 Dados técnicos
