— Suomi Variomat Touch — 09.09.2022-Rev. C
7.6 Asennus- ja käyttöönottotodistus
- ja käyttöönottotodistus löytyy käyttöoppaan lopusta.
8 Ensimmäinen käyttöönotto
asennuksen ja käyttöönoton asianmukaisuus asennus- ja
käyttöönottotodistukseen. Tämä on takuukorvausten edellytys.
Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
8.1 Käyttöönoton edellytysten tarkistaminen
Laite on valmis ensimmäiseen käyttöönottoon, kun Asennus-luvussa kuvatut
työt on suoritettu. Käyttöönotto on annettava laitteiston valmistajan tai
valmistajan valtuuttaman ammattitaitoisen henkilön (esim. Reflexin tehtaan
asiakaspalvelu) suoritettavaksi. Paineenpitoyksikkö on otettava käyttöön
vastaavan asennusohjeen mukaisesti. Noudata seuraavia ensimmäistä
käyttöönottoa koskevia ohjeita:
• Ohjausyksikön asennus perussäiliön ja tarvittaessa lisäsäiliön kanssa
onnistui.
• Säiliöiden vesipuolen liitännät laitoksen järjestelmään on tehty.
• Säiliöitä ei ole täytetty vedellä.
• Säiliöiden tyhjennyshanat ovat auki.
• Laitoksen järjestelmä on täytetty vedellä, ja siitä on poistettu kaasut.
• Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.

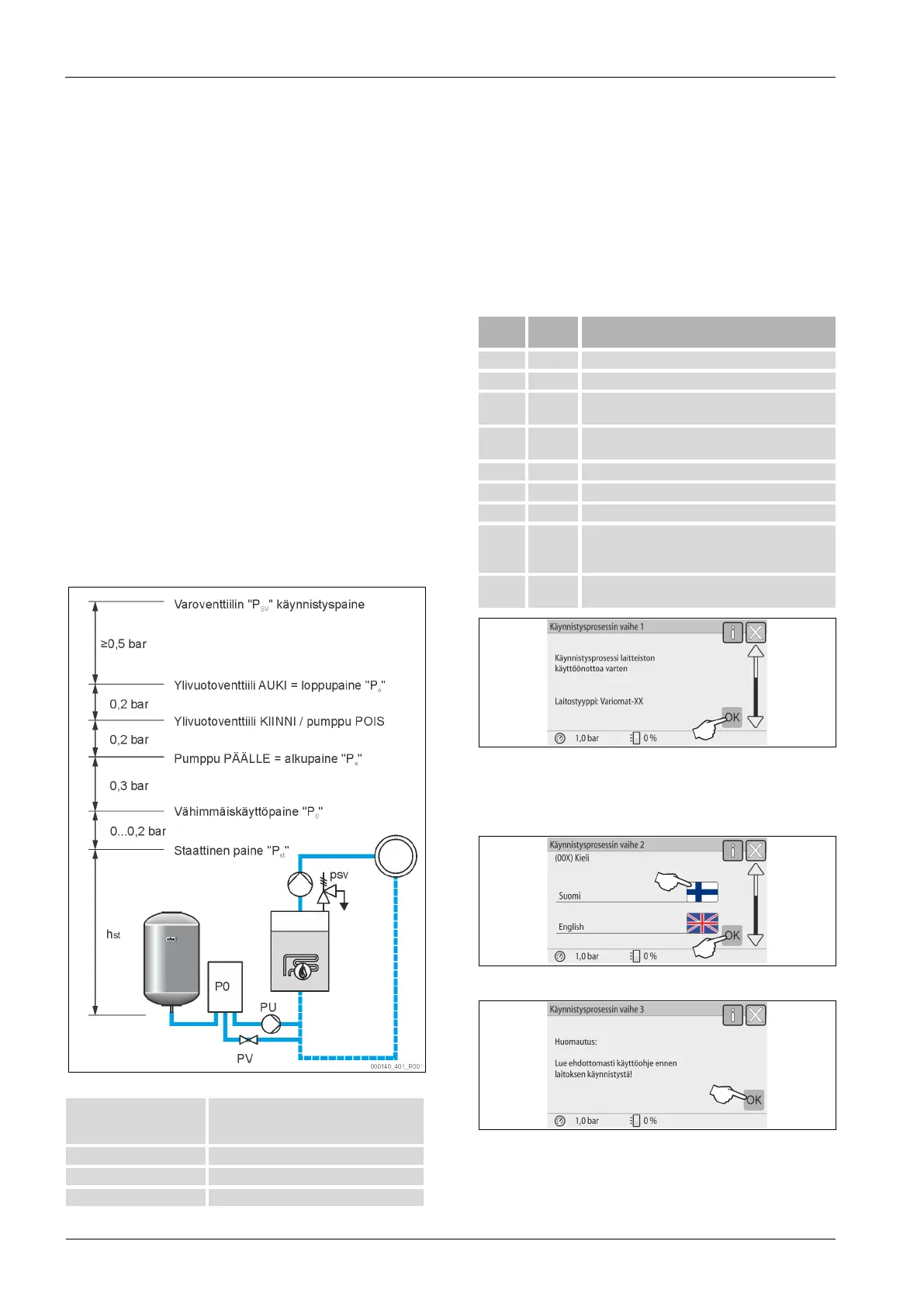

8.2 Variomat-laitteen toiminta-asennot
Vähimmäiskäyttöpaine "P
0
" selvitetään paineen ylläpidon sijaintipaikan avulla.
Ohjauksessa lasketaan vähimmäiskäyttöpaineen "P
0
" avulla toiminta-asennot
magneettiventtiilille "PV" ja pumpulle "PU".
Vähimmäiskäyttöpaine "P
0
" lasketaan seuraavasti:
P
0
= P
st
+ P
D
+ 0,2 bar*
Syötä laskettu arvo ohjauksen
käynnistysprosessiin, 8.3 "Ohjauksen
käynnistysprosessin muokkaaminen", 438.
P
st
= h
st
/10 h
st
metreinä
P
D
= 0,0 bar Varmistuslämpötiloille ≤ 100 °C
P
D
= 0,5 bar Varmistuslämpötiloille = 110 °C
*Suositellaan 0,2 baarin lisäystä, ääritapauksissa ilman lisäystä
Huomautus!
Vältä vähimmäiskäyttöpaineen "P
0
" alittumista. Se sulkee pois
alipaineen, höyrystymisen ja kavitaation.
8.3 Ohjauksen käynnistysprosessin muokkaaminen
Huomautus!
Valvontataulun käyttö
10.1 "Valvontataulun käyttö", 441
Käynnistysprosessilla määritetään parametrit laitteen ensimmäistä
käyttöönottoa varten. Se alkaa, kun ohjaus käynnistetään ensimmäisen kerran,
ja se voidaan suorittaa vain kerran. Parametrien seuraavat muutokset tai
tarkastukset suoritetaan asiakasvalikossa, 10.3 "Ohjauksen asetusten
määrittäminen", 442.
Asetusmahdollisuuksiin on yhdistetty kolminumeroinen PM-koodi.
1 Käynnistysprosessin alku
3
Muistutus: Lue käyttöohje ennen asennusta ja
käyttöönottoa!
4 005 Aseta minimikäyttöpaine P
O
, 8.2 "Variomat-laitteen
toiminta-asennot", 438.
5 002 Aseta kellonaika
7 121 Valitse perussäiliön nimellistilavuus
8 Nollatasaus: Perussäiliön on oltava tyhjä!
Tarkistetaan, vastaako tasonmittauksen signaali
valittua perussäiliötä
9
Käynnistysprosessin loppu. Pysäytyskäyttö on
aktiivinen.
Kun laite käynnistetään ensimmäisen kerran, näytölle tulee automaattisesti
käynnistysprosessin ensimmäinen sivu:
1. Paina "OK"-painiketta.
– Käynnistysprosessi siirtyy seuraavalle sivulle.
2. Valitse haluttu kieli ja vahvista valinta "OK"-painikkeella.
3. Lue ennen käyttöönottoa käyttöohje ja varmista, että asennus on tehty
asianmukaisesti.
