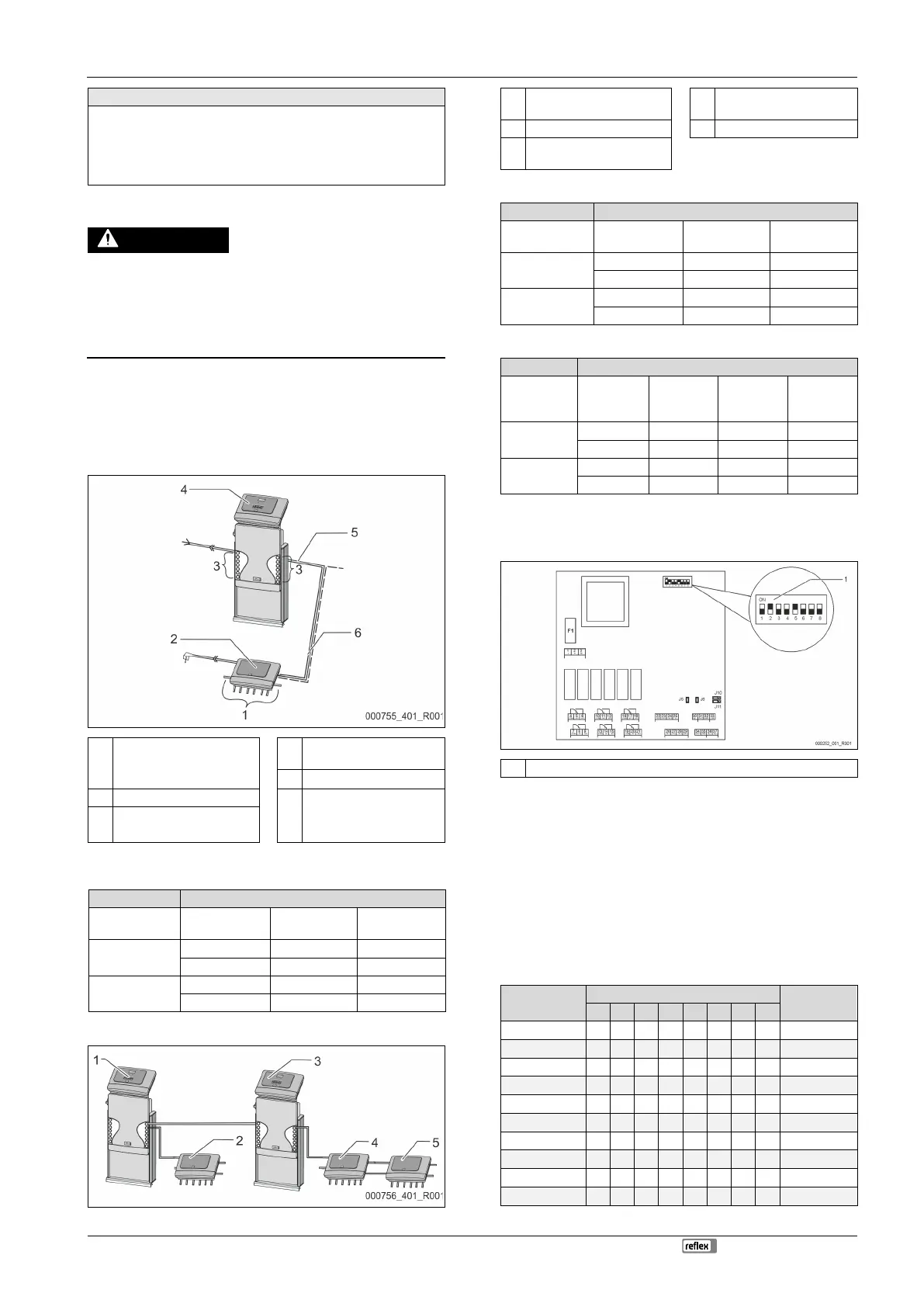

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

I/O-
modul (razširitveni modul kot dodatna oprema)
Variomat Touch — 09.09.2022-Rev. C Slovenščina —
173
Vmesniki h krmilju
• RS-485
• 19,2 kbit/s
• brez potenciala
• priključek prek vtičnih ali vijačnih sponk
• zapisnik specifičen za RSI
5.2 Nastavitve
NEVARNOST
Življenjska nevarnost zaradi električnega udara!
Življenjsko nevarne poškodbe zaradi električnega udara. Deli platine
aparata so lahko kljub temu, da ste izvlekli omrežni vtič iz vtičnice oskrbe z
napetostjo, še pod napetostjo 230 V.
• Preden boste odstranili pokrove, krmilje aparata v celoti izklopite iz
napajanja.
• Preverite, da platina ni pod napetostjo.
5.2.1 Nastavitve priključnih upornikov v RS-485-omrežjih
Primeri za vklop ali izklop von den zaključnih upornikov v RS-485-omrežjih.
• Na osnovni platini krmilja se nahajata DIP-stikali 1 in 2.
• Največja dolžina 1000 metrov za RS-485-povezavo
Krmilje aparata z I/O modulom
1 Rele izhodi I/O-modula*
• 6 digitalnih izhodov
4
• Krmilje Control
Touch:
5 RS-485-povezava
2 I/O-modul 6 Opcijska RS-485-zveza
• Master - Slave
• Feldbus
3 Priključki I/O-vodov
* 2 analogna izhoda nista potrebna, ker sta v krmilju Control Touch že dva
analogna izhoda za meritev tlaka in nivoja.
Nastavitve priključnih upornikov
Jumper / stikalo
Nastavitve I/O-modul
Krmilje Control
Touch
Jumper J10
vklopljen X ---
in J11
izklopljen --- ---
DIP-stikalo 1
vklopljen --- X
in 2
izklopljen --- ---
Krmilja aparatov in I/O-modul v funkciji Master-Slave
1
Krmilje Control Touch v
funkciji Master
4 I/O-modul za funkcijo Slave
2 I/O-modul za funkcijo Master 5 I/O-modul za razširitev
3
Krmilje Control Touch v
funkciji Slave
Funkcija Master
Nastavitve priključnih upornikov
Jumper / stikalo
Nastavitve I/O-modul
Krmilje Control
Touch
Jumper J10
vklopljen X ---
in J11
izklopljen --- ---
DIP-stikalo 1
vklopljen --- X
in 2
izklopljen --- ---
Funkcija Slave
Nastavitve priključnih upornikov
Jumper /
stikalo
Nastavitve I/O-modul
I/O-modul za
razširitev
Krmilje
Control
Touch
Jumper J10
vklopljen --- X ---
in J11
izklopljen
X
---
---
DIP-stikalo 1
vklopljen --- --- X
in 2
izklopljen --- --- ---
5.2.2 Nastavitve naslova modula
Nastavitev naslova modula na osnovni platini I/O-modula
1 DIP-stikalo
Položaj DIP-stikala
DIP-stikalo 1 – 4: • Za nastavitev naslova modula
• Spremenljiva nastavitev na ON (vklopljen) ali
OFF (izklopljen)
DIP-stikalo 5: • Stalno na položaju ON (vklopljen)
DIP-stikalo 6 – 8: • V interne testne namene
• Med delovanjem na položaju OFF (izklopljen)
Nastavite z DIP-stikali 1 – 4 naslov modula.
Storite naslednje:
1. Izvlecite omrežni vtič ven iz I/O-modula.
2. Odprite pokrov ohišja.
3. Nastavite DIP-stikala 1 – 4 na položaj ON (vklopljen) ali OFF (izklopljen).
Naslov modula
DIP-stikalo
Uporaba za
module
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
