— Latviski Variomat Touch — 09.09.2022-Rev. C
7.4 Pieslēgumu un papildināšanas varianti
7.4.1 Funkcija
Aktuālais uzpildes līmenis pamattvertnē tiek noteikts ar līmeņa sensoru „LIS”
un analizēts vadības sistēmā. Minimālā uzpildes līmeņa vērtība ir ievadīta
vadības sistēmas klienta izvēlnē. Ja uzpildes līmenis ir zemāks par minimālo
uzpildes līmeni, atveras papildināšanas vārsts „WV” un uzpilda pamattvertni.
Norādījums!
Lai nokomplektētu iekārtu ūdens papildināšanai no dzeramā ūdens
sistēmas, „Reflex” piedāvā „Fillset” ar iebūvētu sistēmas atdalītāju un
ūdens mīkstināšanas iekārtu „Fillsoft”,
4.6 "Papildaprīkojums",

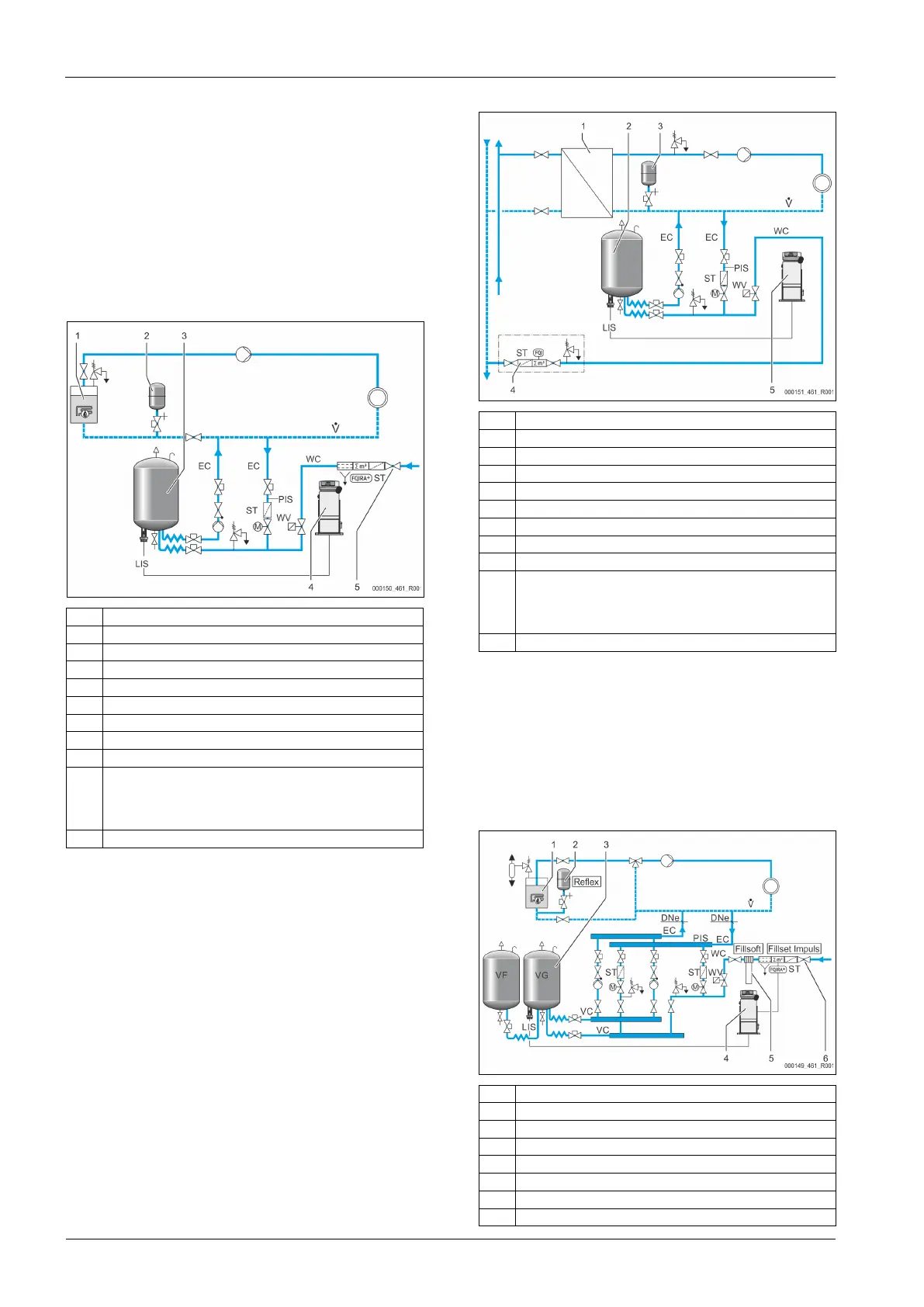

7.4.1.1 Izmantošana viena katla sistēmā
1 Siltuma ģenerators
2 Spiediena izplešanās tvertne „MAG”
3 Pamattvertne
4 Vadības bloks
5 Reflex Fillset
ST Netīrumu uztvērējs
WC Papildināšanas caurule
PIS Spiediena pārveidotājs
Magnētiskais vārsts papildināšanai
EC Degazācijas caurule
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes
saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
LIS Līmeņa mērierīce
Viena katla sistēma ≤350 kW, ūdens temperatūra <100 °C.
• Ja notiek papildināšana ar dzeramo ūdeni, vispirms pieslēdziet „Reflex
Fillset” ar iebūvētu sistēmas atdalītāju.
• Ja netiek pieslēgts „Reflex Fillset”, izmantojiet netīrumu uztvērēju „ST” ar
filtra smalkumu ≥ 0,25 mm.
Norādījums!
Papildināšanas ūdens kvalitātei jāatbilst spēkā esošajiem
noteikumiem, piemēram, VDI
2035.
Ja neizdodas nodrošināt atbilstošu kvalitāti, no dzeramā ūdens
sistēmas pienākošā papildināšanas ūdens mīkstināšanai
izmantojiet „Reflex Fillsoft”.
7.4.1.2 Izmantošana mājas centrālās apkures stacijā
1 Mājas centrālās apkures stacija
2 Pamattvertne
3 Spiediena izplešanās tvertne „MAG”
4 Papildināšanas stacija uzstādīšanas vietā
5 Vadības bloks
WC Papildināšanas caurule
PIS Spiediena pārveidotājs
WV Magnētiskais vārsts papildināšanai
ST Netīrumu uztvērējs
EC Degazācijas caurule
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes
saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
LIS Līmeņa mērierīce
Centrālās apkures ūdens ir īpaši piemērots izmantošanai kā papildināšanas
ūdens.
• Var nebūt nepieciešama ūdens sagatavošana.
• Izmantojiet papildināšanai paredzēto netīrumu uztvērēju „ST” ar filtra
smalkumu ≥ 0,25 mm.
Norādījums!
Jums nepieciešams saņemt centrālās apkures ūdens piegādātāja
piekrišanu.
7.4.1.3 Izmantošana sistēmā ar centralizētu atgaitas piemaisīšanas kontūru
1 Siltuma ģenerators
2 Spiediena izplešanās tvertne „MAG”
4 Vadības bloks
5 Reflex Fillsoft
6 Fillset Impuls
WC Papildināšanas caurule
PIS Spiediena pārveidotājs
