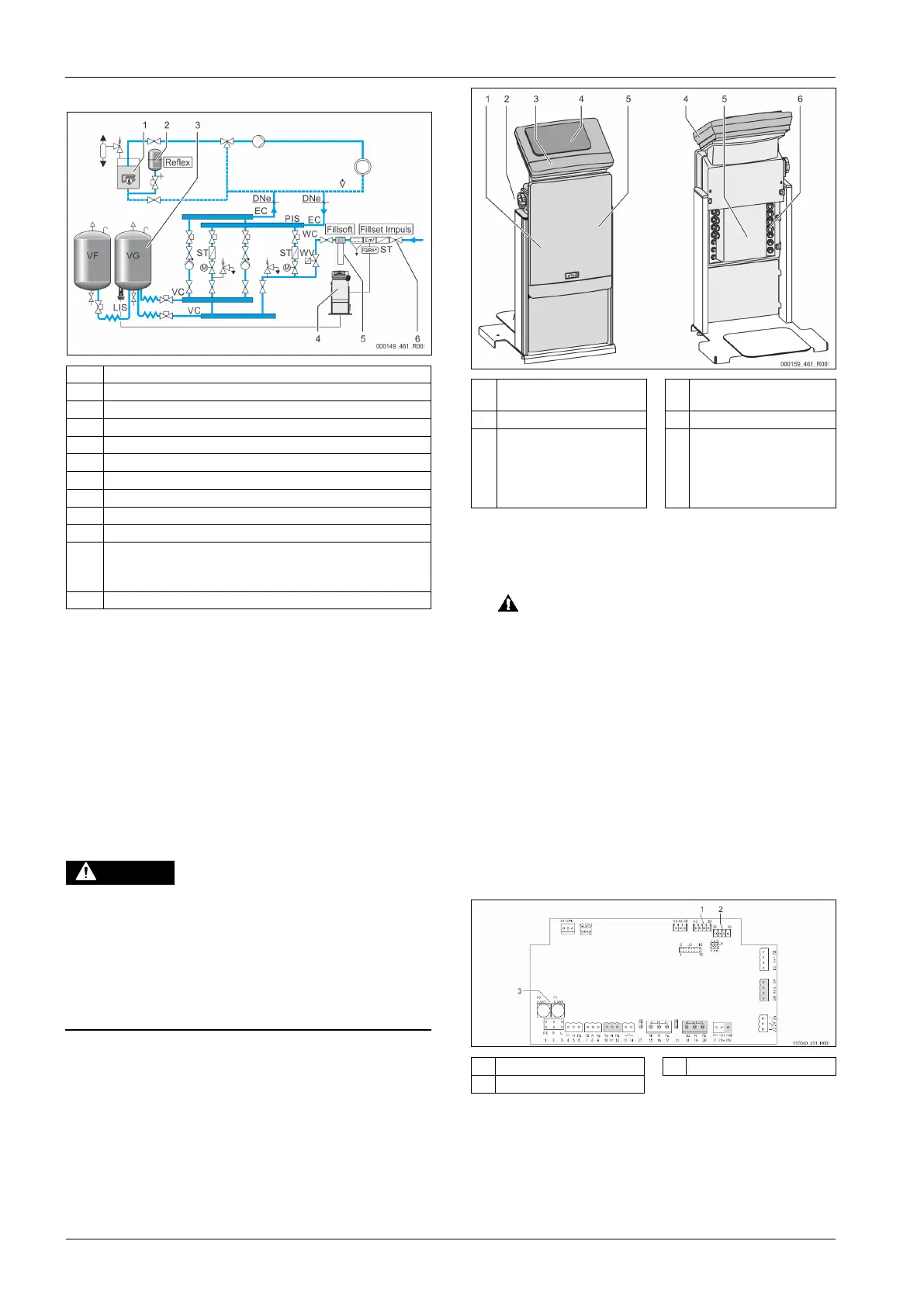

7.4.1.3 Verwendung in einer Anlage mit zentraler Rücklaufbeimischung
1 Wärmeerzeuger
2 Druckausdehnungsgefäß „MAG“
3 Grundgefäß
5 Reflex Fillsoft
6 Fillset Impuls
WC Nachspeiseleitung
PIS Druckmessumformer
WV Magnetventil für die Nachspeisung
ST Schmutzfänger
EC Entgasungsleitung
• Für das gasreiche Wasser von der Anlage.
• Für das entgaste Wasser zur Anlage.
LIS Niveaumessung
Nachspeisung mit Wasser über eine Enthärtungsanlage.
• Binden Sie das Gerät immer in den Hauptvolumenstrom „V“ ein, damit die
Entgasung des Anlagenwassers gewährleistet ist. Bei einer zentralen
Rücklaufbeimischung oder bei hydraulischen Weichen ist das die
Anlagenseite. Der Kessel vom Wärmeerzeuger erhält eine
Einzelabsicherung.
• Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft Enthärtungsanlagen
das Fillset Impuls.
– Die Steuerung wertet die Nachspeisemenge aus und signalisiert den
erforderlichen Wechsel der Enthärtungspatronen.
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften,
z. B. der VDI 2035, entsprechen.
7.5 Elektrischer Anschluss
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil
und einem Bedienteil.
1
Abdeckung Anschlussteil
(aufklappbar)
4 Touch-Steuerung
2 Hauptschalter 5 Rückseite Anschlussteil
3
Abdeckung Bedienteil
(aufklappbar)
• RS-485 Schnittstellen
• Ausgänge Druck und
Niveau
6 Kabeldurchführungen
• Einspeisung und
Absicherung
• Potenzialfreie Kontakte
• Anschluss Pumpe „PU“
Die nachfolgenden Beschreibungen gelten für Standardanlagen und
beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2. Nehmen Sie die Abdeckungen ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf
Teilen der Platine des Gerätes kann auch nach dem Abziehen des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung
des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die
Platine auf Spannungsfreiheit.
3. Setzen Sie eine geeignete Kabelverschraubung für die Kabeldurchführung
auf der Rückseite des Anschlussteil ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubungen.
5. Schließen Sie alle Kabel gemäß den Klemmenplänen an.
– Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen
des Gerätes, 6 "Technische Daten", 9.
6. Montieren Sie die Abdeckung.
7. Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
7.5.1 Klemmenplan
7.5.2 Klemmenplan Anschlussteil
1 Druck 3 Sicherungen
2 Niveau
