Variomat Touch — 09.09.2022-Rev. C
Dansk —
2. Slut kabelskærmen til på den ene side.
• Terminal 18
3. Aktiver afslutningsmodstandene på bundkortet.
• Dip-kontakt 1
7.6 Monterings- og idrifttagningsattest
- og idrifttagningsattesten befinder sig sidst i
8 Første idrifttagning
Bemærk!
Bekræft i monterings
- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning
for, at garantikrav kan imødekommes.
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
8.1 Kontroller forudsætningerne for idrifttagningen
Enheden er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Montage, er afsluttet. Idrifttagningen skal udføres af udvikleren af
anlægget eller af en autoriseret installatør (f.eks. af fabrikskundeservice fra
Reflex). Trykholdeanlægget skal tages i drift i overensstemmelse med den
pågældende installationsvejledning. Overhold følgende anvisninger ved første
idrifttagning:
• Montering af styreenheden med grundbeholderen samt - ved behov -
følgebeholderne er udført.
• Der er oprettet tilslutninger på beholdernes vandside til anlægssystemet.
• Beholderne er fyldt med vand.
• Ventilerne til tømning af beholderne er åbnet.
• Anlægssystemet er fyldt med vand og udluftet for gasser.
• Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.

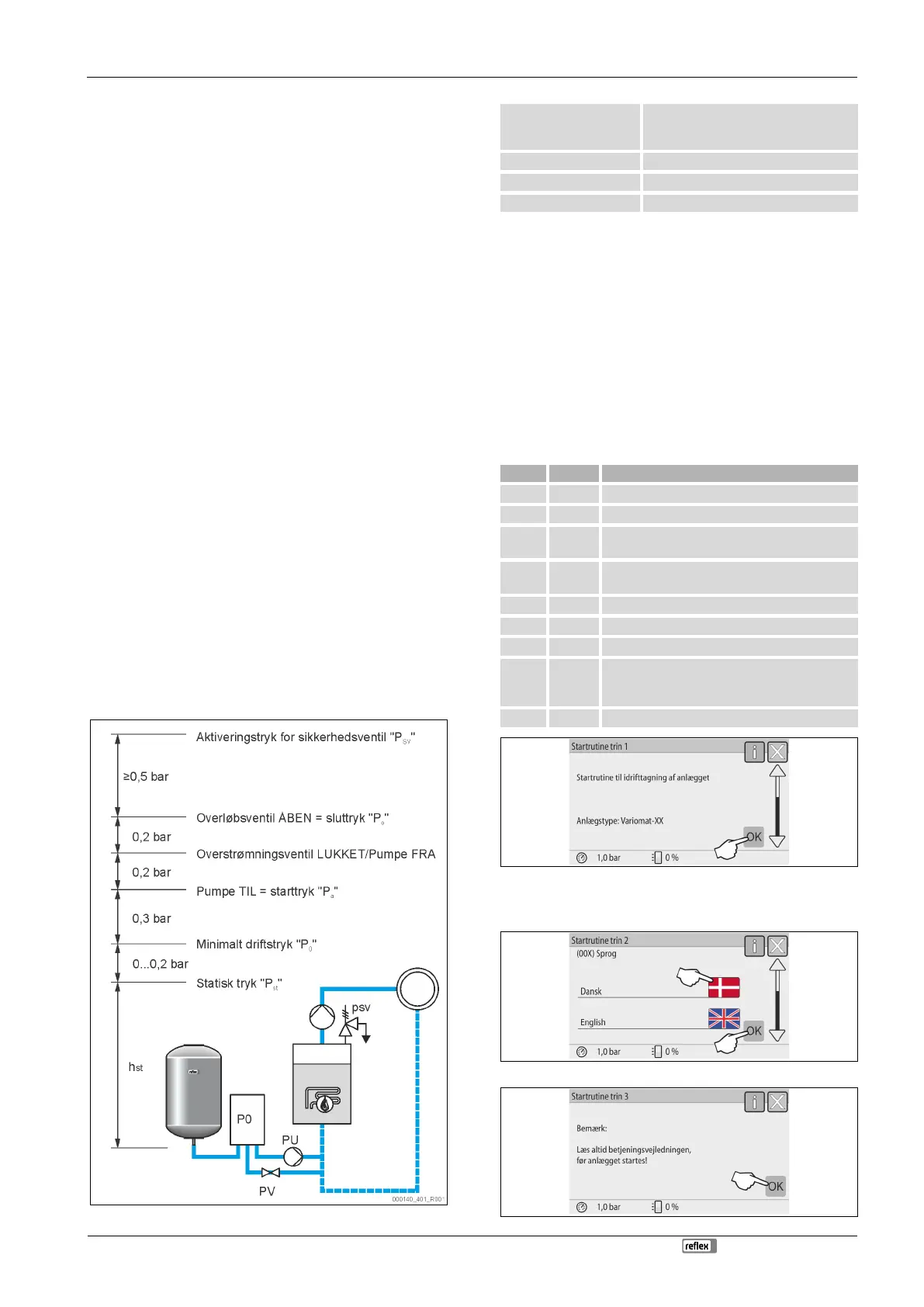

8.2 Koblingspunkter Variomat
Det minimale driftstryk "P
0
" bestemmes via trykholdefunktionens placering.
Styringen beregner koblingspunkterne for magnetventilen "PV" og pumpen
"PU" ud fra det minimale driftstryk "P
0
".
Det minimale driftstryk "P
0
" beregnes som følger:
P
0
= P
st
+ P
D
+ 0,2 bar*
Indlæs den beregnede værdi i styringens
startrutine 8.3 "Redigering af styringens
startrutine", 369.
P
st
= h
st
/10 h
st
i meter
P
D
= 0,0 bar til beskyttelsestemperaturer ≤ 100 °C
P
D
= 0,5 bar til beskyttelsestemperaturer = 110 °C
*der anbefales et tillæg på 0,2 bar, i ekstreme tilfælde uden tillæg
Bemærk!
Pas på ikke at underskride det minimale driftstryk "P
0
". På denne måde
udelukkes undertryk, fordampning og kavitation.
8.3 Redigering af styringens startrutine
Bemærk!
Til håndtering af betjeningsfeltet
10.1 "Håndtering af
Startrutinen bruges til at indstille parametrene til første idrifttagning af
enheden. Rutinen begynder første gang, styringen slås til og indstilles én gang.
Efterfølgende ændringer eller kontroller af parametrene udføres i
kundemenuen, 10.3 "Indstillinger i styringen", 373.
Indstillingsmulighederne er allokeret til en trecifret PM-kode.
1 Begyndelse af startrutinen
2 001 Vælg sprog
3
Påmindelse: Læs betjeningsvejledningen før
montering og idrifttagning!
4 005 Indstil mindste driftstryk P
O
8.2 "Koblingspunkter
Variomat", 369.
5 002 Indstil klokkeslættet
6 003 Indstil datoen
7 121 Vælg nominelt volumen grundbeholder
8 Nuljustering: Grundbeholderen skal være tom!
Det kontrolleres, og signalet fra niveaumålingen
stemmer overens med den valgte grundbeholder
9 Slut på startrutinen. Stopdriften er aktiv.
Første gang enheden slås til, vises den første side i startrutinen automatisk:
1. Tryk på knappen "OK".
– Startrutinen skifter til næste side.
2. Vælg det ønskede sprog, og bekræft indlæsningen med knappen "OK".
