Popis prístrojov
194
— Slovensky Variomat Touch — 09.09.2022-Rev. C
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda
alebo horúca para pod tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.

Upozornenie!
Prevádzkovateľ má
zabezpečiť pri montáži poistného ventilu zo
strany konštrukcie, aby nevzniklo žiadne nebezpečenstvo pri
vypúšťaní.

Upozornenie!
Časti vybavenia s bezpečnostnou funkciou k obmedzeniu tlaku na
strane vody podľa smernice o tlakových prístrojoch 2014/68/EU a
obmedzeniu teploty podľa smernice o tlakových prístrojoch
2014/68/EU nepatria k rozsahu dodávky.
Poistka proti tlaku na strane v
ody a teplote sa uskutočňuje na mieste
prostredníctvom prevádzkovateľa.

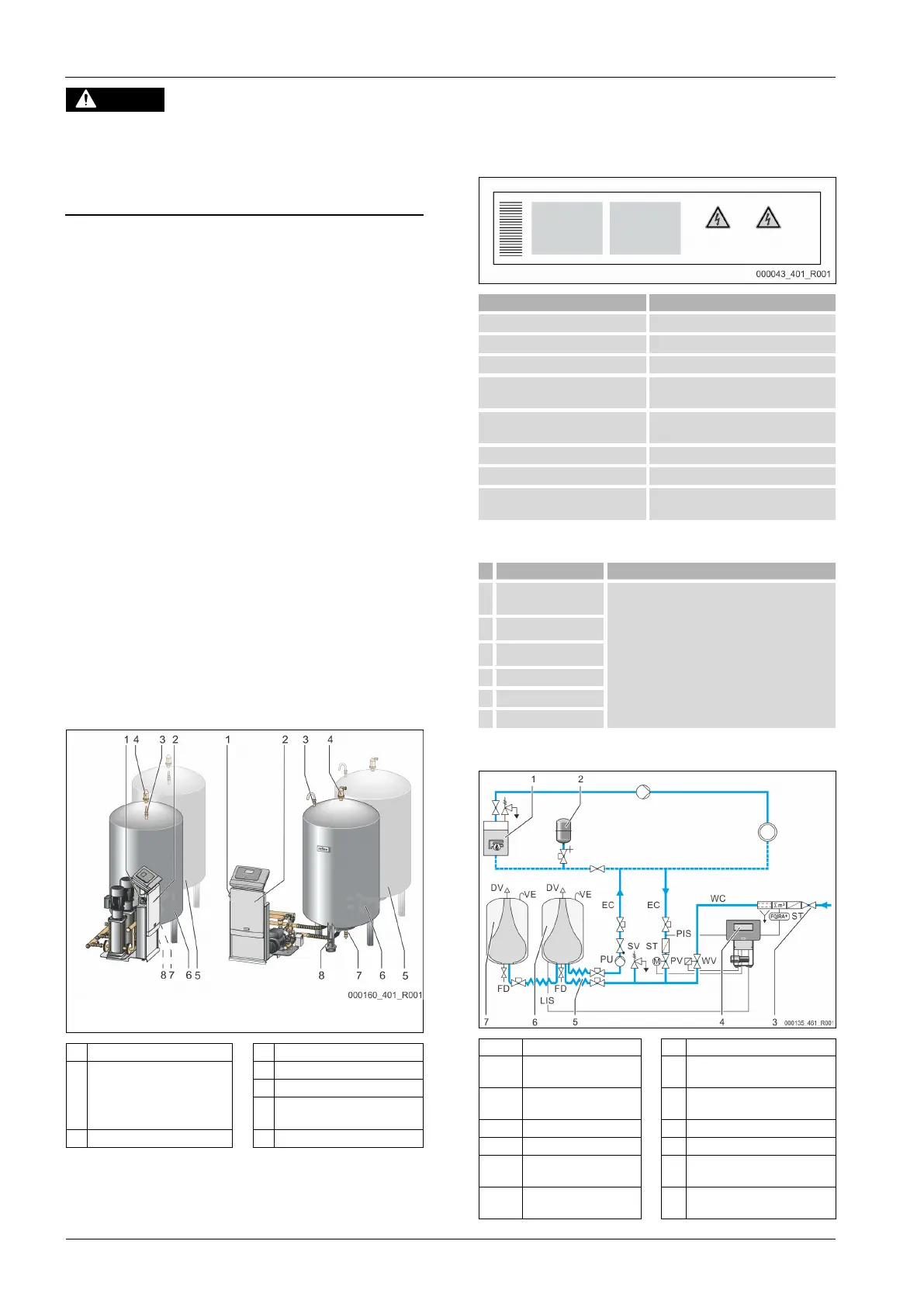

4 Popis prístrojov
4.1 Popis
Variomat s Touch riadením je čerpadlami riadená stanica udržiavania tlaku,
odplyňovania a dopĺňania pre vykurovacie systémy a chladiace systémy. V
podstate Variomat pozostáva z riadiacej jednotky s čerpadlami a minimálne
jednej expanznej nádoby. Membrána v expanznej nádobe ju delí na priestor
vzduchu a priestor vody. Tak sa zabráni prieniku atmosférického kyslíka do
expanznej nádoby.
Variomat s Touch riadením ponúka nasledujúce bezpečnosti:
• Optimalizácia všetkých procesov k udržiavaniu tlaku, odplyňovania a
dopĺňania.
– Žiadne priame nasávanie vzduchu prostredníctvom kontroly
udržiavania tlaku s automatickým dopĺňaním.
– Žiadne cirkulačné problémy prostredníctvom voľných bublín v
cirkulujúcej vode.
– Redukcia koróznych škôd prostredníctvom extrakcie kyslíka z
plniacej a dopĺňanej vody.
4.2 Prehľadné zobrazenie
Variomat s dotykovým riadením a
dvoma čerpadlami
Variomat s dotykovým riadením a
jedným čerpadlom
1 Hlavný vypínač 4 Odplyňovací ventil „DV“
2 Riadiaca jednotka
• Čerpadlo(á)
• Riadenie „Reflex
Control Touch“
5 Prídavná nádoba „VF“
6 Základná nádoba „VF“
7
Plniaci a vyprázdňovací kohúť
"FD"
3 Vetranie a odvzdušnenie „VE“ 8 Meranie úrovne „LIS“
4.3 Identifikácia
4.3.1 Typový štítok
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu,
ako aj technickým údajom.
Zápis na typovom štítku
Význam
Type
Označenie prístrojov
Serial No. Sériové číslo
Min. / max. allowable pressure PS Minimálny / Maximálny prípustný tlak
Max. allowable flow temperature
of system
Maximálna prípustná prívodná teplota
systému
Min. / max. working temperature
TS
Min. / max. prevádzková teplota (TS)
Year of manufacture Rok výroby
Max. system pressure Max. systémový tlak
Min. operating pressure set up on
site
Minimálny prevádzkový tlak nastavený
na mieste
4.3.2 Typový kód
č.
Typový kľúč (príklad)
1
Označenie riadiacej
jednotky
2 Počet čerpadiel Variomat VS 2- 1, VG 500 l, VF 500 l
3 Základná nádoba „VG“ 1 2 3 4 5 6
4 Menovitý objem
5 Prídavná nádoba „VF“
6
Menovitý objem
4.4 Funkcia
1 Vykurovacie zariadenie WV Doplňujúci ventil
2
Tlaková expanzná
nádoba „MAG“
PIS Senzor tlaku
3 Reflex Fillset Impuls PV
Prepúšťací ventil (guľový
kohút motora)
4 Riadiaca jednotka PU Čerpadlo (udržanie tlaku)
5 Hydraulické prívody SV Poistný ventil
6
Vzduchová komora
základnej nádoby
EC Expanzné potrubie
7
Vzduchová komora
sekundárnej nádoby
FD Plniaci a vyprázdňovací kohút
