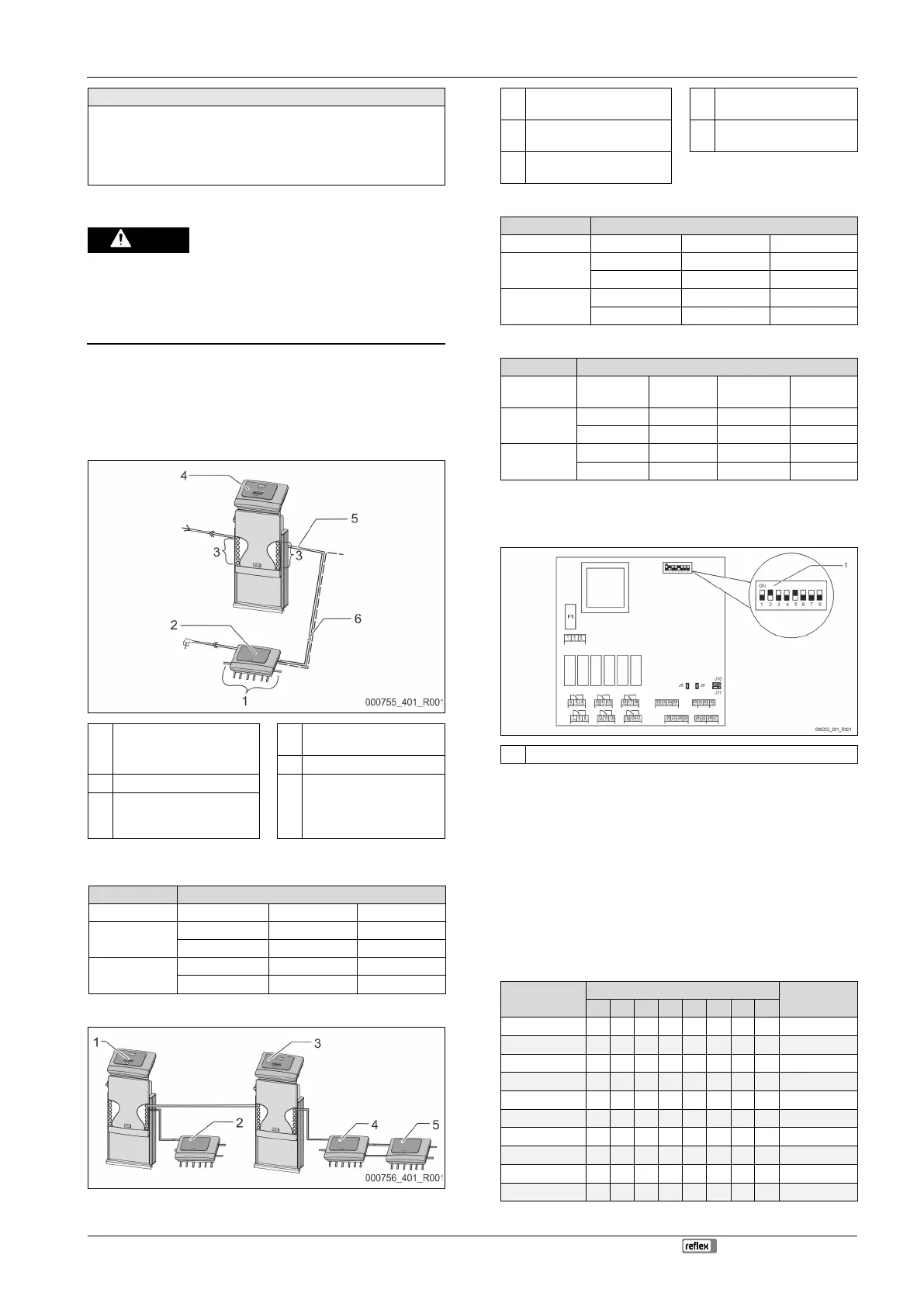

I/O-
moodul (lisavarustuse laiendusmoodul)
Variomat Touch — 09.09.2022-Rev. C Eesti keel —
313
Juhtimissüsteemi liidesed
• RS-485
• 19,2 kbit/s
• potentsiaalivaba
• ühendamine pistik- või kruviklemmidega
• põhineb protokollil RSI
5.2 Seadistused
OHT
Oht elule elektrilöögi tõttu!
Eluohtlikud vigastused elektrilöögi tõttu. Seadme trükkplaadi osad võivad
vaatamata võrgupistiku elektrivõrgust eemaldamisele olla 230 V pinge all.
• Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti.
• Kontrollige, et trükkplaat ei ole pinge all.
5.2.1 Lõpptakistite seadistamine RS-485 võrkudes
Näited lõpptakistite aktiveerimise või inaktiveerimise kohta RS-485 võrkudes.
• Juhtimissüsteemi emaplaadil on DIP-lülitid 1 ja 2.
• RS-485 liidese ühendamise maksimaalne pikkus on 1000 meetrit.
Seadme juhtimine I/O-mooduliga
1 I/O-mooduli releeväljundid*
• 6 digitaalset väljundit
4
Juhtimissüsteem Control
Touch
5 Liides RS-485
2 I/O-moodul 6
Lisavarustuse RS-485-
ühendus
• ülem ja alam
• väljasiin
3 I/O-juhtmete ühendused
* 2 analoogväljundit ei ole vaja, kuna juhtimissüsteemis Control Touch on juba
kaks analoogväljundit rõhu ja taseme mõõtmiseks.
Lõpptakistite seadistused
Sild/lüliti
Seadistused I/O-moodul Control Touch
Sild J10
aktiveeritud X ---
ja J11
inaktiveeritud --- ---
DIP-lüliti 1
aktiveeritud --- X
ja 2
inaktiveeritud
---
---
Seadme juhtimissüsteemid ja I/O-moodul ülema ja alama funktsiooniga
1
Juhtimissüsteem Control
Touch ülema funktsiooniga
4
I/O-moodul alama
funktsiooni jaoks
2
I/O-moodul ülema
funktsiooni jaoks
5 I/O-moodul laiendamiseks
3
Juhtimissüsteem Control
Touch alama funktsiooniga
Ülema funktsioon
Lõpptakistite seadistused
Sild/lüliti
Seadistused I/O-moodul Control Touch
Sild J10
aktiveeritud X ---
ja J11
inaktiveeritud --- ---
DIP-lüliti 1
aktiveeritud --- X
ja 2
inaktiveeritud --- ---
Alama funktsioon
Lõpptakistite seadistused
Sild/lüliti
Seadistused I/O-moodul
I/O-moodul
laiendamiseks
Control
Touch
Sild J10
aktiveeritud --- X ---
ja J11
inaktiveeritud X --- ---
DIP-lüliti 1
aktiveeritud --- --- X
ja 2
inaktiveeritud --- --- ---
5.2.2 Mooduli aadressi seadistamine
Mooduli aadressi seadistamine I/O-mooduli emaplaadil
1 DIP-lüliti
DIP-lülitite asend
Dip-lülitid 1–4 • Mooduliaadressi seadistamiseks
• Muutuv seadistus ON või OFF peal
Dip-lüliti 5 • Pidevalt asendis ON
Dip-lülitid 6–8 • Sisemiste testide jaoks
• Töö ajal asendis OFF
Seadistage DIP-lülititega 1–4 mooduli aadressi.
Toimige järgmiselt.
1. Tõmmake võrgupistik I/O-moodulilt.
2. Avage korpuse kaas.
3. Seadke DIP-lülitid 1–4 asendisse ON või OFF.
Mooduli aadress
DIP-lüliti
Moodulite
kasutus
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
