Первый ввод в
эксплуатацию
Variomat Touch — 09.09.2022-Rev. C
Русский —
463
Действовать следующим образом:
1. Подключить соединение RS-485 экранированным кабелем на
базовой плате.
• S 1
– Клемма 1 (A+)
– Клемма 2 (B-)
– Клемма 3 (GND)
2. С одной стороны подключить экран кабеля.
• Клемма 18
3. Активировать на базовой плате оконечный резистор.
• Dip-переключатель 1
7.6 Свидетельство о монтаже и вводе в эксплуатацию

Указание!
Свидетельство
о монтаже и вводе в эксплуатацию
находится в конце руководства по эксплуатации.
8 Первый ввод в эксплуатацию

Указание!
Надлежащее
проведение монтажа и ввода в эксплуатацию
должно
быть подтверждено в свидетельстве о монтаже и
вводе
в эксплуатацию. Без этого предоставление
гарантийных
услуг будет невозможным.
–
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
заводской сервисной службы Reflex.
8.1 Проверка условий для ввода в эксплуатацию
Устройство готово к первому вводу в эксплуатацию, если
завершены работы, описанные в главе «Монтаж». Ввод в
эксплуатацию должен осуществляться изготовителем системы или
уполномоченным компетентным специалистом (напр., сервисной
службой Reflex). Установка поддержания давления вводится в
эксплуатацию согласно соответствующему руководству по
монтажу. К моменту первого ввода в эксплуатацию должны
выполняться следующие условия:
• Монтаж блока управления с основным резервуаром и
дополнительными резервуарами (если имеются) выполнен.
• Резервуары гидравлически подключены к системе.
• Резервуары не заполнены водой.
• Вентили для опорожнения резервуаров открыты.
• Система заполнена водой и деаэрирована.
• Электрическое подключение выполнено по действующим
национальным и местным предписаниям.

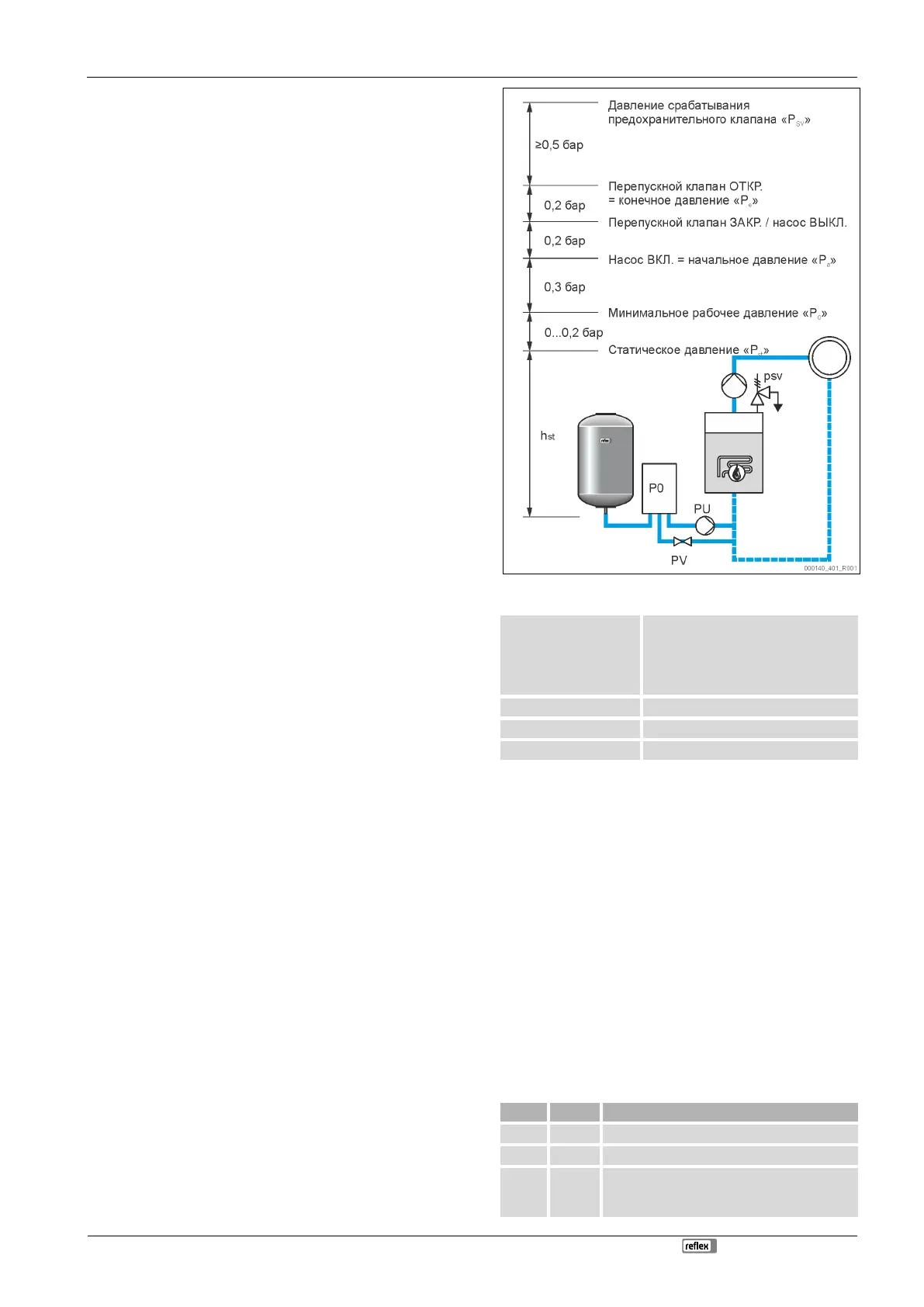

8.2 Точки переключения Variomat
Минимальное рабочее давление «P
0
» определяется по месту
поддержания давления. Система управления на основании
минимального рабочего давления «P
0
» рассчитывает точки
срабатывания для клапана «PV» и насоса «PU».
Минимальное рабочее давление «P
0
» рассчитывается следующим
образом:
P
0
= P
st
+ P
D
+ 0,2 бар* Рассчитанное значение необходимо
ввести в программу запуска системы
управления,  8.3 "Обработка
процедуры запуска системы
управления
",  463.
P
st
= h
st
/10
h
st
в
метрах
P
D
= 0,0
бар
Для
температур
защиты
≤ 100 °C
P
D
= 0,5
бар
Для
температур
защиты
= 110 °C
*Рекомендуется добавлять 0,2 бар, в экстремальных случаях без
добавления

Указание!
Не
допускайте нарушения минимального рабочего
давления
«P
0
». Это позволит избежать возникновения
разрежения, образования пара и кавитации.
8.3 Обработка процедуры запуска системы
управления

Указание!
Обращение
с панелью управления:  10.1 "Обращение с
панелью управления",

467
Процедура запуска служит для настройки параметров при первом
вводе в эксплуатацию. Она начинается с первым включением
системы управления и настраивается один раз. Последующие
изменения и проверки параметров выполняются в
пользовательском меню,  10.3 "Выполнение настроек в системе
управления",  467.
Вариантам
настройки присвоен трехзначный код PM.
Шаг
Код PM
Описание
1
Начало процедуры запуска
2 001
Выбор языка
3
Напоминание: перед монтажом и вводом в
эксплуатацию прочитайте руководство по
эксплуатации!
