Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Datos técnicos
80
— Español Variomat Touch — 09.09.2022-Rev. C
5.3 Cambio de fusible
PELIGRO
¡Peligro de choque eléctrico!
Lesiones mortales por choque eléctrico. Algunas partes de la placa
electrónica pueden estar conectadas
a la fuente de tensión de 230 V después de haberse desenchufado la clavija
de red.
• Antes de quitar las cubiertas, desconecte la unidad de control
completamente para aislarla de la fuente de alimentación de corriente.
• Compruebe que la placa electrónica está sin tensión.

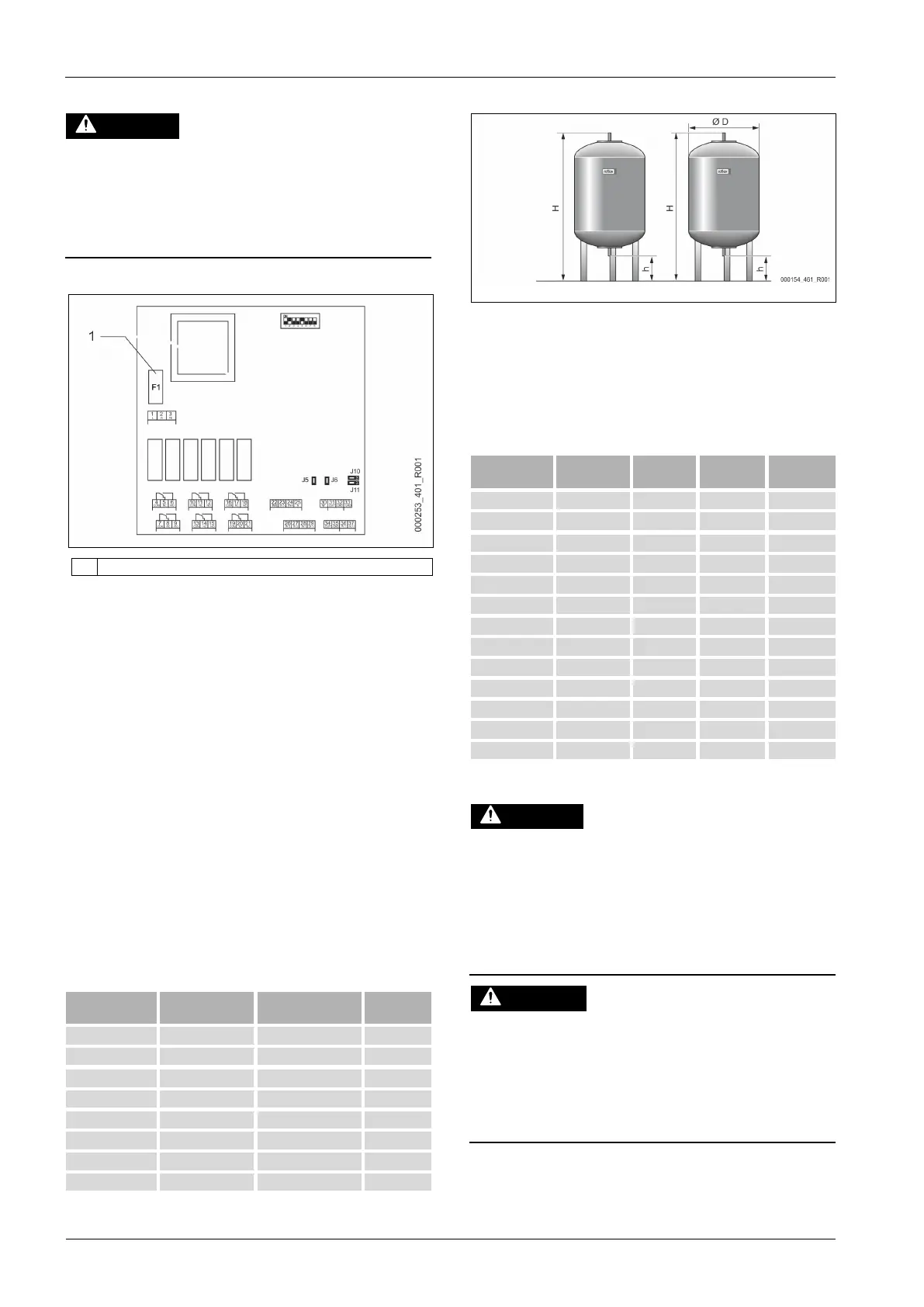

El fusible se encuentra en la placa base del módulo de E/S.
1 Fusible sensible F1 (250 V, 0, 16 A de acción lenta)
Proceda como sigue.
1. Desconecte el módulo de E/S para aislarlo de la alimentación corriente.
• Desenchufe la clavija de red del módulo.
2. Abra la tapa de la caja de bornes.
3. Desmonte la tapa de la carcasa.
4. Sustituya el fusible defectuoso.
5. Monte la tapa de la carcasa.
6. Cierre la tapa de la caja de bornes.
7. Enchufe la clavija de red para restablecer la alimentación eléctrica del
módulo.
El cambio de fusible ha terminado.
6 Datos técnicos
6.1 Unidad de control

¡Nota!
Los siguientes valores son
válidos para todas las
unidades de control:
– Temperatura de salida admisible:
–
Temperatura de servicio admisible:
–
Temperatura ambiente admisible:
–
Grado de protección:
–
Número de interfaces RS-485:
–
Módulo de E/S
–
Tensión eléctrica de la unidad de control:
– Nivel de ruido:
120 °C
70 °C
0 °C-45 °C
IP 54
1
Opcional
230 V; 2 A
55 db
Tipo
Potencia eléctrica
[kW]
Conexión eléctrica
[Hz; A]
Peso [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Recipientes
Depósito básico Depósito secundario

¡Nota!
Para los depósitos básicos se suministran aislamientos térmicos
opcionales,  4.6 "Equipamiento adicional opcional",  77.

¡Nota!
Los siguientes valores son válidos para todos los
depósitos:
– Presión de servicio:
– Conexión:
6 bar
G1 "
Tipo
Diámetro Ø
"D" [mm]
Peso [kg]
Altura "H"
[mm]
Altura "h"
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000
1500
1080
3160
380
5000 1500 1115 3695 380
7 Montaje
PELIGRO
Lesiones mortales por choque eléctrico.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
• Asegúrese de que la tubería de alimentación al equipo esté conectada
sin tensión y protegida contra reconexión.
• Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
• Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las
disposiciones electrotécnicas válidas localmente.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de
mantenimiento en las conexiones, pueden producirse quemaduras y lesiones
si hay una salida repentina de agua caliente o vapor bajo presión.
• Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
• Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las
conexiones.
