— Slovensky Variomat Touch — 09.09.2022-Rev. C

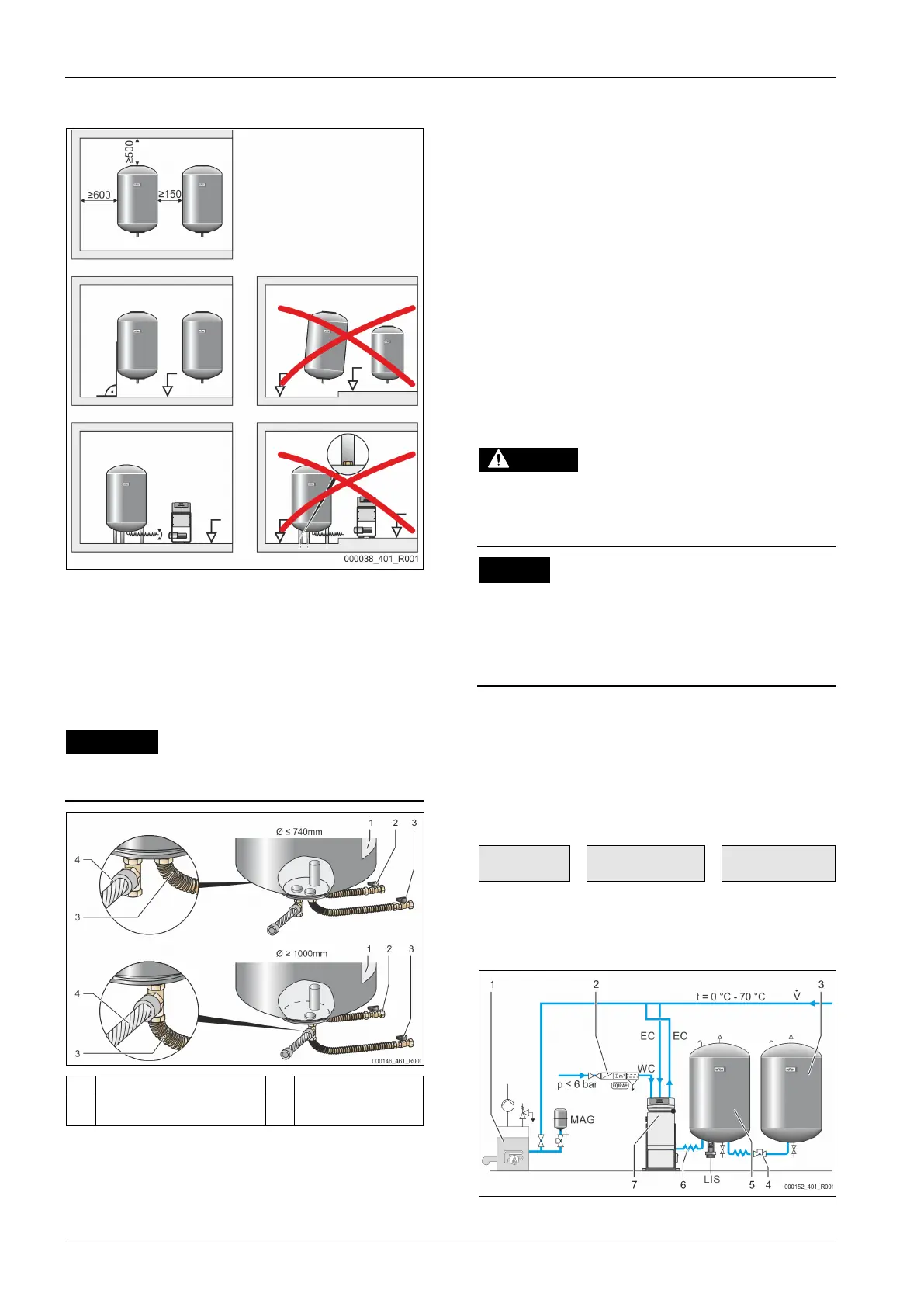

Dodržujte nasledujúce pokyny pri inštalácii základnej nádoby a prídavných
nádob:
• Všetky prírubové otvory nádob sú kontrolné otvory a údržbárske otvory.
– Inštalujte nádoby s dostatočným bočným odstupom a odstupu od
stropu.
• Postavte nádoby na pevnú rovinu.
• Dbajte na pravouhlú a voľne stojacu polohu nádob.
• Používajte nádoby rovnakých konštrukčných typov a rozmerov pri použití
prídavných nádob.
• Zabezpečte funkciu merania úrovne „LIS“.
• Inštalujte riadiacu jednotku s nádobami na jednej úrovni.
POZOR
Vŕtané otvory v nohách nádob slúžia výhradne k bezpečnosti prepravy.
• Nespájajte nádoby pevne s dnom.
1 Nálepka 3 Sada prípojok „Čerpadlo“
2
Sada prípojok „Prepúšťacie
potrubie“
4
Sada prípojok
Sekundárna nádoba
• Vyrovnajte základnú nádobu, 7.3.1 "Polohovanie", 199.
• Namontujte sadu prípojok (2) a (3) s nákrutkami a tesneniami na prípojky
dolnej príruby základnej nádoby.
– Dbajte na to, aby sa pripojila sada prípojok pre prepúšťacie
potrubie na prípojku (2) pod nálepkou (1). Keď prípojky zameníte,
vzniká nebezpečenstvo, že čerpadlo beží na sucho.
– Pri nádobách do Ø 740 mm:
• Pripojte sadu prípojok (2) a (3) na oboch voľných 1 palcových
vsuvkách príruby nádoby.
• Pripojte sadu prípojok (4) sekundárnej nádoby s kusom tvaru
T na vývod príruby nádoby.
– Pri nádobách od Ø 1000 mm:
• Pripojte sadu prípojok (2) na 1 palcovú vsuvku príruby
nádoby.
• Pripojte sadu prípojok (3) a (4) s kusom tvaru T na 1 palcovú
vsuvku príruby nádoby.
Upozornenie!
Namontujte na voliteľnú sekundárnu
nádobu priloženú sadu prípojok
(4). Spojte sadu prípojok (4) na mieste s flexibilným potrubím k
základnej nádobe.
Upozornenie!
Poistný ventil na hydraulickom zariadení variomatov slúži len ako
ochrana nádoby. Neslúži ako ochrana pripojeného zariadenia.
Výfukové potrubie je potrebné klásť tak, aby nevzniklo žiadne
nebezpečenstvo pri vyfúknutí.
7.3.4 Hydraulická prípojka
7.3.4.1 Pripojenie na systém zariadení
Popáleniny kože a očí vplyvom horúcej vodnej pary.
Z poistného ventilu môže unikať horúca vodná para. Horúca vodná para
vedie k popáleninám kože a očí.
• Zabezpečte, aby vypúšťacie potrubie od poistného ventilu sa uložilo
tak, aby bolo ohrozenie osôb vylúčené.
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Potrubia je potrebné pripojiť bez sily a bez momentovo a ukladať bez
vibrácií.
• Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
• Pri spätných otázkach sa obráťte na Reflex After Sales & Service.
Upozornenie!
Každú prípojku nádoby je potrebné vybaviť zo strany vody s
uzavieracím ventilom a vyprázdňovacím zariadením.
Prípojka k základnej nádobe
Riadiaca jednotka je polohovaná podľa zvolenej varianty inštalácie k základnej
nádobe a spojí sa s touto pripojovacou súpravou .
Prípojky k zariadeniu sú označené na riadiacej jednotke prostredníctvom
nálepiek:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
Prípojka
čerpadla k
zariadeniu
Prípojka prepúšťacieho
ventilu k zariadeniu
Prípojka dopĺňania k
zariadeniu
Prípojka k zariadeniu
