— Magyar Variomat Touch — 09.09.2022-Rev. C
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen
forró víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
Tudnivaló!
Az üzemeltető a helyszíni biztonsági szelep beszerelésekor
gondoskodjon arról, hogy a lefúváskor veszély ne álljon fenn.
Tudnivaló!
A 2014/68/EU nyomástartó berendezésekről szóló irányelv szerint a
vízoldali nyomáshatárolásra szolgáló és a 2014/68/EU nyomástartó
berendezésekről szóló irányelv szerint a hőmérséklet
-határolásra
szolgáló biztonsági szerelvények nem képezik a szállítási te
rjedelem
A vízoldali nyomás és a hőmérséklet elleni biztosítást a helyszínen az
üzemeltető végzi.
4 A készülék leírása
4.1 Leírás
A Variomat érintőképernyős vezérléssel egy szivattyúval vezérelt nyomástartó,
gáztalanító és utántöltő állomás fűtő- és hűtővízrendszerekhez. A Variomat
lényegében egy szivattyús vezérlésből és legalább egy tágulási tartályból áll. A
tágulási tartályban lévő membrán lég- és víztérbe választja szét. Így
megakadályozza, hogy a levegő oxigénje behatoljon a tágulási vízbe.
A Variomat érintőképernyős vezérléssel az alábbi biztonságot nyújtja:
– Optimalizálja valamennyi folyamatot a nyomástartáshoz, gáztalanításhoz
és utántöltéshez.
– Nem szívja be a levegőt közvetlenül, mert automatikus utántöltéssel
ellenőrzi a nyomás tartását.
– Nem fordul elő keringési probléma, mert nincsenek szabad
buborékok a keringési vízben.
– Csökken a korrózió okozta kár, mert kivonja a töltő és utántöltő
vízből az oxigént.

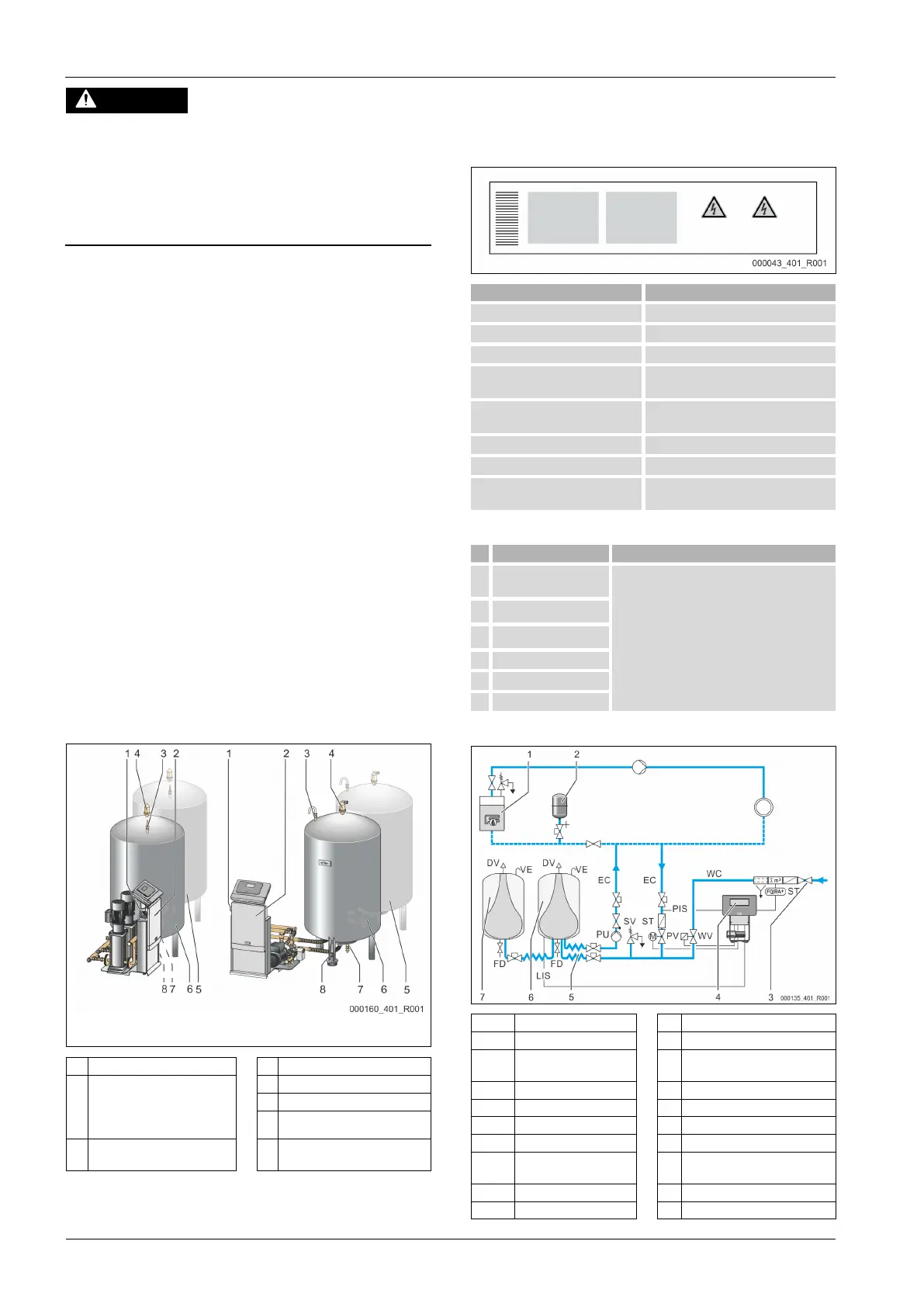

4.2 Áttekintés ábrázolása
érintőképernyős és két szivattyús
Variomat
érintőképernyős és egy szivattyús
Variomat
1 Főkapcsoló 4 „DV” gáztalanító szelep
2 Vezérlőegység
• Szivattyú(k)
• „Reflex Control Touch”
vezérlés
5 „VF” kiegészítő tartály
6 „VF” alaptartály
7 „FD” töltő- és ürítőcsap
3
„VE” szellőztetés és
légtelenítés
8 „LIS” szintmérés
4.3 Azonosítás
4.3.1 Típusjelző tábla
A típusjelzésben találhatóak a gyártóra, gyártási évre, gyártási számra, valamint
a műszaki adatokra vonatkozó tudnivalók.
A típustáblán lévő bejegyzés
Type A készülék megnevezése
Serial No. Sorozatszám
Min. / max. allowable pressure PS Min./max. megengedett nyomás
Max. allowable flow temperature of
system
A rendszer max. megengedett
előremenő hőmérséklete
Min. / max. working temperature
TS
Min./max. üzemi hőmérséklet (TS)
Year of manufacture Gyártási év
Max. system pressure Max. rendszernyomás
Min. operating pressure set up on
site
Min. üzemi nyomás helyszínen beállítva
4.3.2 Típuskulcsok
1
A vezérlőegység
megnevezése
2
Variomat VS 2-
1,
VG 500 l, VF 500 l
3
1 2 3 4 5 6
4
5
6
4.4 Működés
1 Fűtési rendszer WV Utántöltő szelep
2 „MAG” tágulási tartály PIS Nyomásérzékelő
3 Reflex Fillset Impuls PV
Túláramszelep (motoros
golyóscsap)
4 Vezérlőegység PU Szivattyú (nyomástartás)
5 Hidraulikus befolyók SV Biztonsági szelep
6 Alaptartály légtere EC Tágulási vezeték
Kiegészítő tartály légtere
ST Szennyfogó LIS
Súlymérőcella a vízszint
meghatározásához
FQIRA+ Kontaktvízóra DV Gáztalanító szelep
WC Utántöltő vezeték VE Szellőztetés és légtelenítés
