Reflex Variomat Touch VS 2-1/60 - Klemskema Betjeningsdel; Grænseflade RS-485

Montering
368
— Dansk Variomat Touch — 09.09.2022-Rev. C
Terminal-
nummer
Signal
Funktion
Ledningsnet
22a FB2a
Spændingsovervågning
pumpe 2
Ab fabrik
22b FB2b ---
---
23
NC
Kombinationsmelding
(potentialfri)
Maks. 230 V, 2 A
På
opstillingsstedet,
ekstraudstyr
24 COM
25 NO
27 M1
Fladstik til forsyning
pumpe 1
Ab fabrik
31 M2
Fladstik til forsyning
pumpe 2
Ab fabrik
35 +18 V (blå)
Analogindgang
niveaumåling LIS
På grundbeholderen
Kabel: ab fabrik;
Sensorstik: på
opstillingsstedet
36 GND
37 AE (brun)
38 PE (skærm)
39 +18 V (blå)
Analogindgang tryk PIS
På grundbeholderen
På
opstillingsstedet,
ekstraudstyr
40 GND
41 AE (brun)
42 PE (skærm)
43 +24 V
Digitale indgange
På
opstillingsstedet,
ekstraudstyr
44 E1 E1: Kontaktvandmåler
Ab fabrik
45
E2
E2: Vandmangelafbryder
---
51 GND
Overstrømningsventil PV 2
(motorkuglehane), kun
ved VS 2-2
Ab fabrik
52 +24 V (forsyning)
53
0 - 10 V
(indstillingsstørrelse)
54
0 - 10 V
(tilbagemelding)
55 GND
Overstrømningsventil PV 1
(motorkuglehane)
Ab fabrik
56 +24 V (forsyning)
57
0 - 10 V
(indstillingsstørrelse)
58
0 - 10 V
(tilbagemelding)

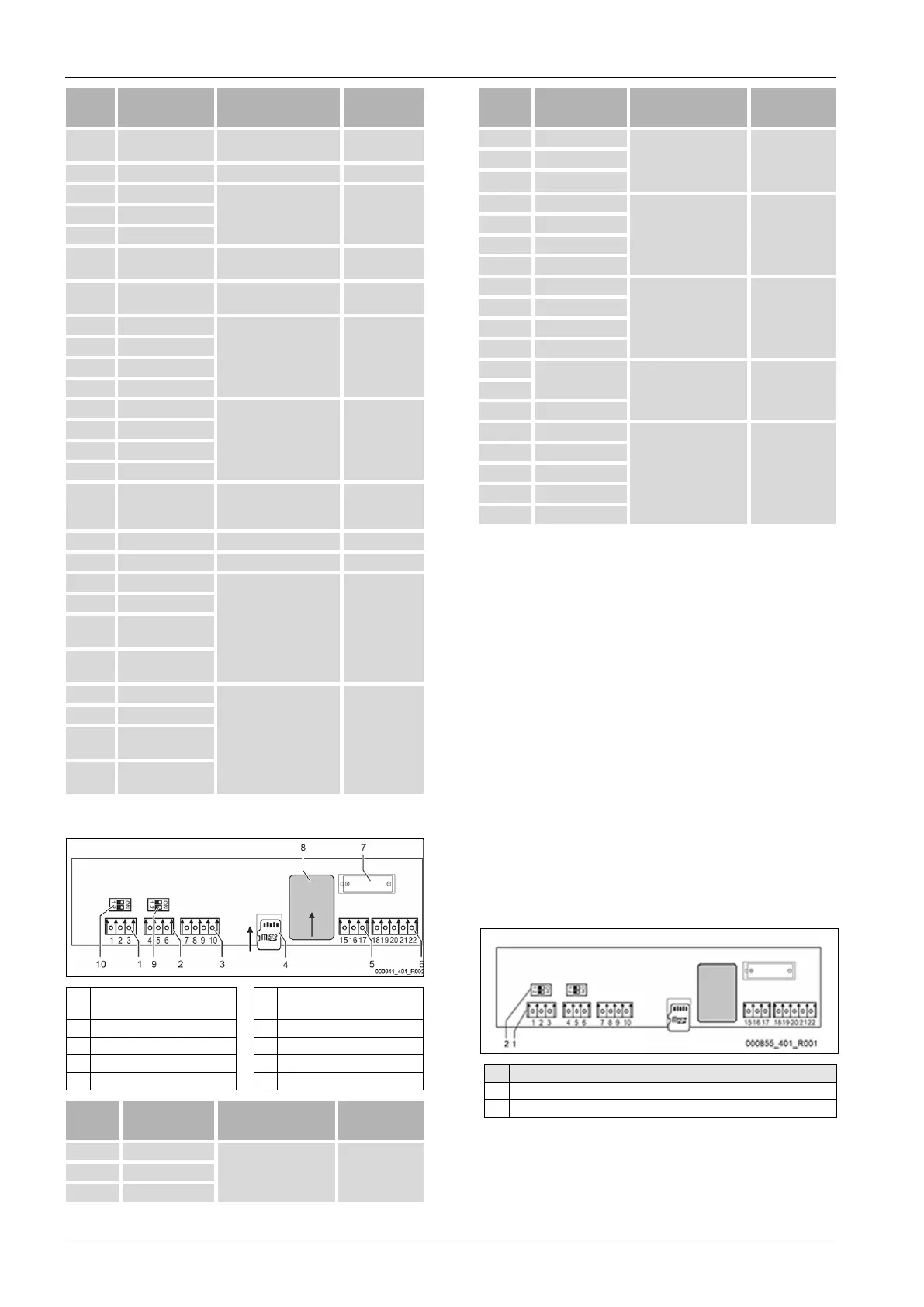

7.5.3 Klemskema betjeningsdel
1 RS-485-grænseflade 6
Analogudgange til tryk og
påfyldningsniveau
2 RS-485-grænseflade 7 Batterirum
3 IO-interface 8 Anybus-modul stikplads
4 Micro-SD-kort 9 DIP-kontakt 2
5 Forsyning 10 V 10 DIP-kontakt 1
Terminal-
nummer
Signal
Funktion
Ledningsnet
1 A
Grænseflade RS-485
S1-ledningsføring
På
opstillingsstedet
2 B
3 GND S1
Terminal-
nummer
Signal
Funktion
Ledningsnet
4 A Grænseflade RS-485
S2-moduler:
Udvidelses- eller
kommunikationsmodul
På
opstillingsstedet
5 B
6 GND S2
7 +5 V
IO-interface:
Grænseflade til
bundkort
Ab fabrik
8 R × D
9 T × D
10 GND IO1
11 +5V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Forsyning 10 V Ab fabrik 16
17 FE
18
Y2PE (skærm)
Analogudgange: Tryk
og påfyldningsniveau
Standard 4 – 20 mA
På
opstillingsstedet
19 Tryk
20 GNDA
21 Påfyldningsniveau
22 GNDA
7.5.4 Grænseflade RS-485
Via RS-485-grænsefladerne S1 og S2 kan alle informationer vedrørende
styringen rekvireres og bruges til at kommunikere med styrecentraler eller
andre enheder.
• S1-grænseflade
– Via denne grænseflade kan der maks. drives 10 enheder i en
master/slave-samvirkekobling.
• S2-grænseflade
– Tryk "PIS" og niveau "LIS".
– Driftstilstande for pumperne "PU".
– Driftstilstande for motorkuglehane/magnetventil.
– Værdier for kontaktvandstælleren "FQIRA +".
– Alle meldinger.
– Alle posteringer i fejlhukommelsen.
Til kommunikation mellem grænsefladerne findes der busmoduler, der fås som
tilbehør efter ønske.

Bemærk!
Når du har brug for det, kan du få protokollen til grænseflade RS
-485,
oplysninger om tilslutninger samt informationer om det tilb
udte
tilbehør fra Reflex
-fabrikskundeservice.
7.5.4.1 Tilslutning af grænseflade RS-485
Bundkort til styringen Control Touch.
Nr.
Komponent
1 Tilslutningsklemmer til RS-485-forbindelsen
2 DIP-kontakt 1
Gør som følger:
1. Slut RS-485-forbindelsen med det skærmede kabel til bundkortet.
• S 1
– Terminal 1 (A+)
– Terminal 2 (B-)
– Terminal 3 (GND)
