— Norsk Variomat Touch — 09.09.2022-Rev. C
7.5 Elektrisk tilkobling
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
• Sørg for at tilførselen til apparatet er koblet spenningsløst og sikret
mot innkobling.
• Sørg for at anlegget ikke kan slås på igjen av andre personer.
• Sørg for at kun elektrikere utfører monteringsarbeid på den elektriske
tilkoblingen til apparatet, og at det gjøres iht. de lokale
elektrotekniske forskriftene.

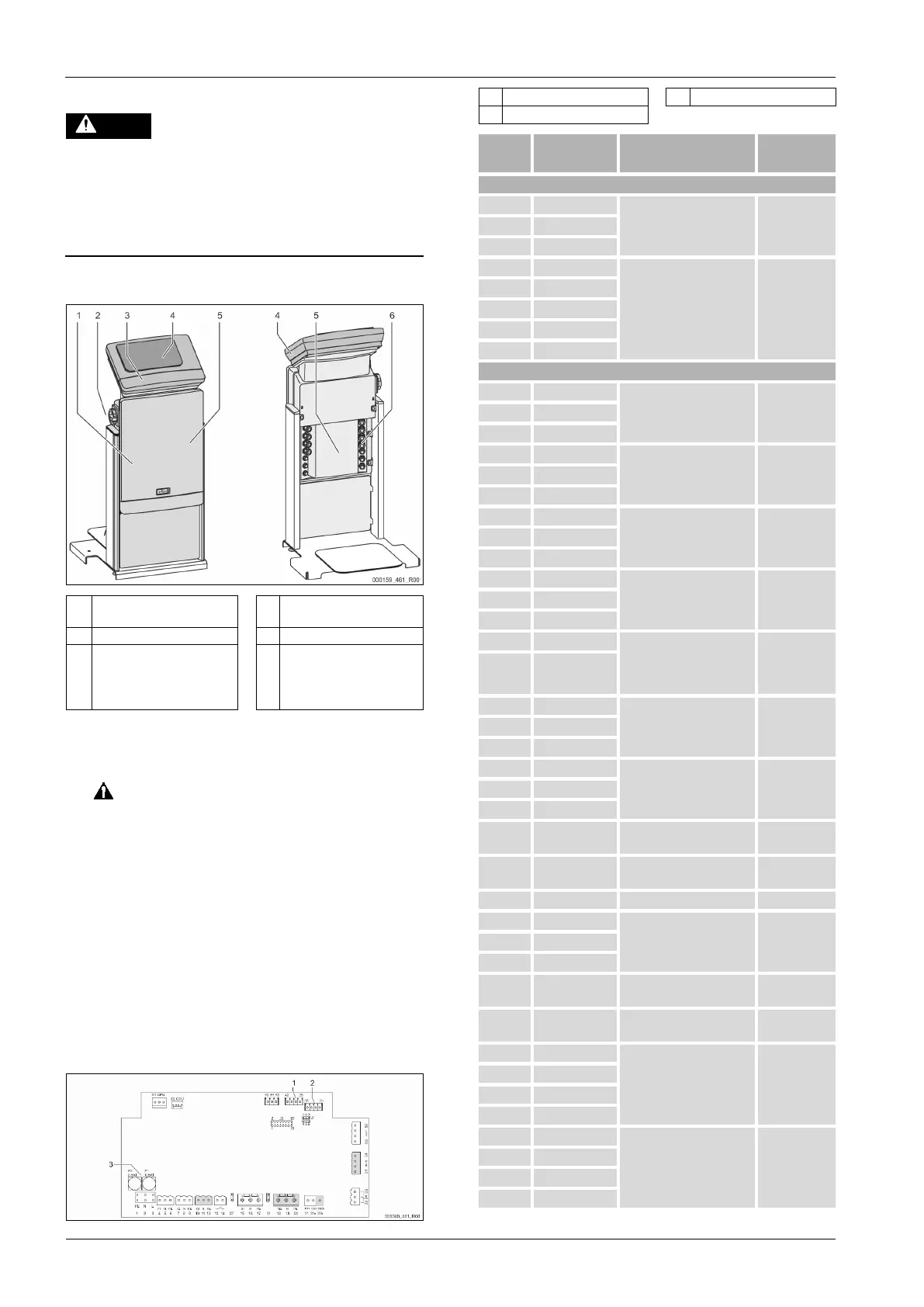

Ved elektrisk tilkobling skilles det mellom en tilkoblingsdel og en
betjeningsdel.
1
Deksel tilkoblingsdel (kan slås
opp)
4 Touch-styring
2 Hovedbryter 5 Bakside tilkoblingsdel
3
Deksel betjeningsdel (kan slås
opp)
• RS-485-grensesnitt
• Utganger trykk og nivå
6 Kabelgjennomføringer
• Innmating og sikring
• Potensialfrie kontakter
• Tilkobling pumpe "PU"
Følgende beskrivelser gjelder for standardanlegg og er begrenset til
nødvendige tilkoblinger på anleggssiden.
1. Gjør anlegget spenningsfritt, og sikre det mot gjeninnkobling.
2. Ta av dekslene.
FARE Livsfarlige skader på grunn av strømstøt. På deler av
kretskortet til enheten kan det være en spenning på 230 V også etter at
nettstøpslet er tatt ut av spenningsforsyningen. Før dekslene tas av, må
styringen til enheten kobles fullstendig fra spenningsforsyningen.
Kontroller at kretskortet er spenningsfritt.
3. Sett inn en egnet kabelskrueforbindelse for kabelgjennomføringen på
baksiden av tilkoblingsdelen. For eksempel M16 eller M20.
4. Før alle kabler som skal kobles til gjennom kabelskrueforbindelsene.
5. Koble til alle kablene iht. koblingsskjemaene.
– For sikring på anleggssiden må du være oppmerksom på
tilkoblingseffekten til enheten, 6 "Tekniske data", 385.
6. Monter dekslet.
7. Koble nettstøpselet til spenningsforsyningen 230 V.
8. Slå på anlegget.
Den elektriske tilkoblingen er avsluttet.
7.5.1 Koblingsskjema
7.5.2 Koblingsskjema tilkoblingsdel
1 Trykk 3 Sikringer
2 Nivå
Innmating
Innmating 230 V, maksimal
16 A
På stedet X0/2 N
X0/3 PE
X0/1 L1
Innmating 400 V,
maksimalt 20 A
(gjelder bare for Variomat
Giga og Variomat 140!)
på stedet
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Kretskort
1 PE
Strømforsyning fabrikkmontert 2 N
3 L
4 Y1
Magnetventil for
ettermating WV
fabrikkmontert 5 N
6 PE
7 Y2
Overstrømningsventil PV 1
(motorkuleventil eller
magnetventil)
-- 8 N
9 PE
10 Y3
Overstrømningsventil PV 2
(motorkuleventil eller
magnetventil)
--- 11 N
12 PE
13
Melding
tørrkjøringsbeskyttelse
(potensialfri)
Maks. 230 V, 2 A
på stedet,
valgfritt
14
15 M1
Pumpe PU 1 fabrikkmontert 16 N
17 PE
18 M2
Pumpe PU 2 fabrikkmontert 19 N
20 PE
21 FB1
Spenningsovervåkning
pumpe 1
fabrikkmontert
22a FB2a
Spenningsovervåkning
pumpe 2
fabrikkmontert
22b FB2b --- ---
23 NC
Samlemelding (potensialfri)
Maks. 230 V, 2 A
på stedet,
valgfritt
24 COM
27 M1
Flatstikker for innmating
pumpe 1
fabrikkmontert
31 M2
Flatstikker for innmating
pumpe 2
fabrikkmontert
35 +18 V (blå)
Analoginngang nivåmåling
LIS
på grunnbeholderen
Kabel: fra
fabrikken;
Følerkontakt:
på stedet
36 GND
37 AE (brun)
38 PE (skjerm)
39 +18 V (blå)
Analoginngang trykk PIS
på grunnbeholderen
på stedet,
valgfritt
40 GND
41 AE (brun)
To Next Page
