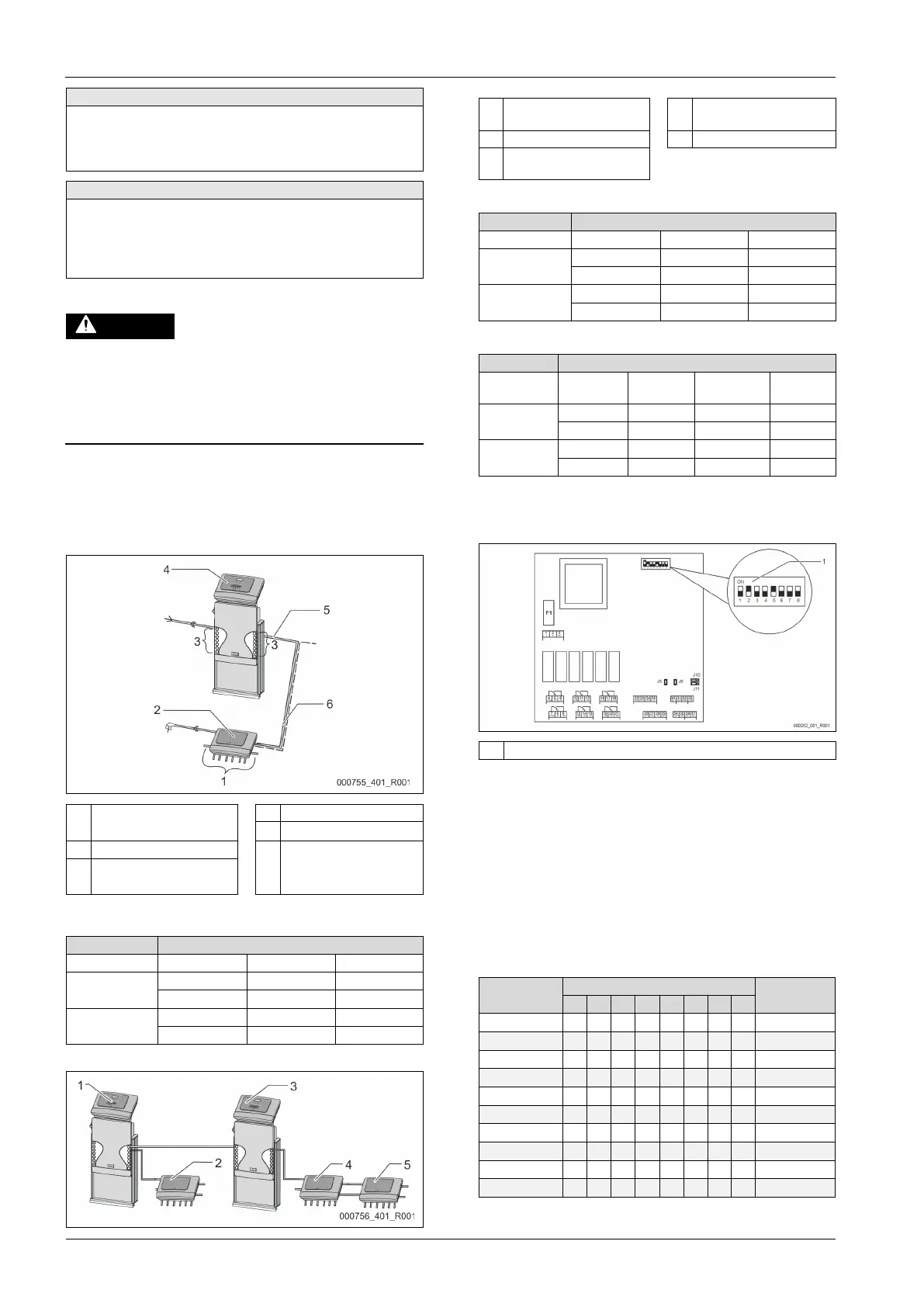

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

I/O modulis (papildu paplašināšanas modulis)
290
— Latviski Variomat Touch — 09.09.2022-Rev. C
Ieejas/izejas
• 6 bezpotenciāla releju izejas (pārveidotājs)
• 3 digitālās ieejas, 230 V AC
• 3 digitālās ieejas, 24 V AC
• 2 analogās izejas (Tās nav vajadzīgas, jo tādas jau ir Control Touch vadībā.)
Vadības sistēmas saskarnes
• RS-485
• 19,2 kbit/s
• Bezpotenciāla
• Pieslēgums ar spraudspailēm vai skrūvējamām spailēm
• RSI atbilstošs protokols
5.2 Iestatījumi
GEFAHR
Strāvas trieciena draudi dzīvībai!
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā. Iekārtas shēmas
plates daļās var būt 230 V spriegums arī pēc tam, kad spraudnis ir atvienots
no strāvas padeves tīkla.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu
no strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
5.2.1 Atvienošanas pretestību iestatījumi RS-485 tīklos
RS-485 tīklu atvienošanas pretestību aktivēšanas vai deaktivēšanas piemēri.
• Uz vadības pamatshēmas atrodami DIP slēdži nr. 1 un 2.
• RS-485 savienojuma maksimālais garums – 1000 metri
Iekārtas vadība ar I/O moduli
1 I/O moduļa releju izejas*
• 6 digitālās izejas
4 Control Touch vadība
5 RS-485 savienojums
2 I/O modulis 6 Papildu RS-485 savienojums
• Vedējs – sekotājs
• Laukkopne
3 I/O kabeļu pieslēgumi
* Divas analogās izejas nav vajadzīgas, jo Control Touch vadībā jau ir divas
analogās izejas spiediena un līmeņa mērīšanai.
Atvienošanas pretestību iestatījumi
Tiltslēgi/slēdži
Iestatījumi I/O modulis Control Touch
Tiltslēgs J10
aktivēts X ---
un J11
deaktivēts --- ---
DIP slēdzis 1
aktivēts --- X
un 2
deaktivēts --- ---
Vedēja sekotāja funkcijas iekārtas vadības sistēmas un I/O modulis
1
Control Touch vadība vedēja
funkcijā
4
Sekotāja funkcijas I/O
modulis
2 Vedēja funkcijas I/O modulis 5 Paplašinājuma I/O modulis
3
Control Touch vadība
sekotāja funkcijā
Vedēja funkcija
Atvienošanas pretestību iestatījumi
Tiltslēgi/slēdži
Iestatījumi I/O modulis Control Touch
Tiltslēgs J10
aktivēts X ---
un J11
deaktivēts --- ---
DIP slēdzis 1
aktivēts --- X
un 2
deaktivēts --- ---
Sekotāja funkcija
Atvienošanas pretestību iestatījumi
Tiltslēgi/slēdži
Iestatījumi I/O modulis
Paplašinājuma
I/O modulis
Control
Touch
Tiltslēgs J10
aktivēts --- X ---
un J11
deaktivēts X --- ---
DIP slēdzis 1
aktivēts --- --- X
un 2
deaktivēts --- --- ---
5.2.2 Moduļa adreses iestatījums
Moduļa adreses iestatījums I/O moduļa pamatshēmā
1
DIP slēdzis
DIP slēdža pozīcija
1. – 4. DIP slēdzis: • Moduļa adreses iestatījumam
• Mainīgie iestatījumi IESL vai IZSL
DIP slēdzis 5: • Pastāvīgi pozīcijā IESL.
6. – 8. DIP slēdzis: • Iekšējai pārbaudei
• Ekspluatācijas laikā pozīcijā IZSL.
Iestatiet moduļa adresi ar DIP slēdžiem 1. – 4.
Rīkojieties, kā aprakstīts tālāk:
1. Atvienojiet I/O moduļa tīkla spraudni.
2. Atveriet korpusa vāku.
3. Iestatiet 1. – 4. DIP slēdzi pozīcijā IESL. vai IZSL.
Moduļa adrese
DIP slēdzis
Moduļu
pielietojums
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
