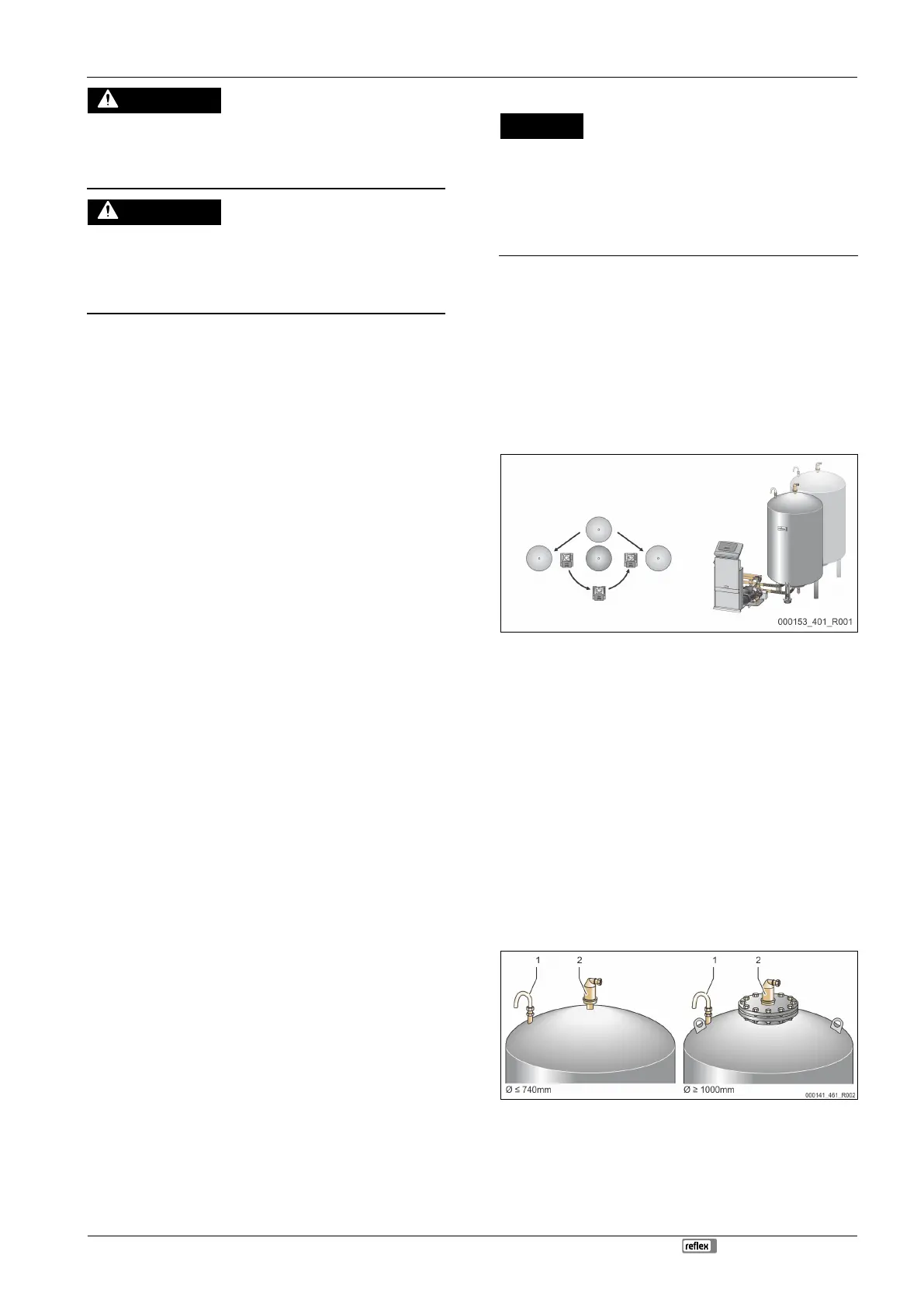

Montaj
Variomat Touch09.09.2022-Rev. C
Română
PRECAUŢIE
Pericol de arsuri din cauza suprafeţelor fierbinţi
În instalaţiile de încălzire, temperaturile prea mari ale suprafeţelor pot
provoca arsuri ale pielii.
Purtaţi mănuşi de protecţie.
Aplicaţi avertismente corespunzătoare în apropierea echipamentului.
PRECAUŢIE
Pericol de tămare corporală ca urmare a unor căderi sau ciocniri
Loviri ca urmare a unor căderi sau ciocniri cu componentele instalaţiei, în
timpul montajului.
Purtaţi echipamentul personal de protecţie (cască de protecţie,
îmbrăcăminte de protecţie, mănuşi de protecţie, încălţăminte de
protecţie).
Indicaţie!
Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj, punere în
funcţiune şi întreţinere.
Aceasta este o condiţie esenţială pentru a
beneficia de garanţie.
Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
7.1 Condiţii obligatorii pentru montaj
7.1.1 Verificarea stării echipamentului la livrare
Înainte de a fi expediat, echipamentul este verificat şi ambalat cu atenţie. Nu
pot fi excluse deteriorările din timpul transportului.
Procedaţi în felul următor:
1. După recepţia articolului, verificaţi livrarea.
cu privire la integralitate.
cu privire la eventualele deteriorări survenite în timpul
transportului.
2. Consemnaţi în scris eventualele deteriorări.
3. Contactaţi firma de transport pentru a reclama daunele.
7.2 Pregătiri
Starea echipamentului livrat:
Verificaţi stabilitatea tuturor îmbinărilor cu şurub de la echipament. Dacă
este necesar, strângeţi şuruburile suplimentar.
Pregătirile pentru montajul echipamentului:
Accesul interzis persoanelor neautorizate.
Spaţiu ferit de îngheţ, bine ventilat.
Temperatura încăperii 0 °C până la 45 °C (32 °F până la 113 °F).
Podea fără denivelări, cu capacitate portantă suficientă.
Asiguraţi-vă că podeaua are o capacitate portantă suficientă atunci
când umpleţi vasele.
Reţineţi faptul că unitatea de comandă şi vasele trebuie amplasate
la acelaşi nivel.
Posibilitate de umplere şi de evacuare a apei.
Trebuie pregătit un racord de umplere DN 15 conform standardelor
DIN 1988 - 100 şi En 1717.
Trebuie pregătit un amestec opţional de apă rece.
Trebuie prevăzută o scurgere pentru apa de golire.
Conexiune electrică, 6 "Date tehnice", 482.
Utilizaţi doar dispozitive de transport şi de ridicat aprobate.
Ocheţii de la vase sunt dimensionaţi pentru montare vertica
conform standardului DIN 28086. Servesc exclusiv ca mijloace
auxiliare pentru montare la instalare.
La vasele cu doi ocheţi, pentru transport trebuie utilizată o traversă.
La dimensionare nu au fost luate în considerare forţe de accelerare
transversale şi longitudinale. Dacă pot apărea sarcini de acest tip, trebuie
convenit şi furnizat un certificat separat.
7.3 Efectuarea montajului
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se
pot produce solicitări suplimentare ale echipamentului.
Conductele trebuie racordate fără uz de forţă şi fără torsiuni şi trebuie
să fie pozateră vibraţii.
La nevoie, asiguraţi sprijinirea conductelor sau aparatelor.
Dacă aveţi întrebări, vă rugăm să contactaţi Reflex After Sales &
Service.
Pentru montaj, procedaţi după cum urmează:
Poziţionaţi echipamentul.
Completaţi vasul de bază şi opţional, vasele de extindere.
Realizaţi racordurile hidraulice ale unităţii de comandă la instalaţie.
Realizaţi interfeţele conform schemei electrice.
Racordaţi hidraulic vasele de extindere opţionale, unul sub altul şi cu
vasul de bază.
Indicaţie!
În cadrul montării acordaţi o atenţie sporită utilizării armăturilor şi
posibilităţilor de alimentare a liniilor de conexiune.
7.3.1 Poziţionarea
Stabiliţi poziţia unităţii de comandă, în raport cu vasele de bază şi dacă este
cazul, şi cu cele de extindere.
Variomat 2-1:
Unitatea de comandă poate fi instalată pe ambele părţi, lângă sau
înainte de vasul de bază. Distanţa dintre unitatea de comandă şi
vasul de bază reprezintă lungimea setului de racordare furnizat
împreună cu echipamentul.
Variomat 2-2:
Unitatea de comandă poate fi instalată în stânga sau în dreapta
vasului de bază. Distanţa dintre unitatea de comandă şi vasul de
bază reprezintă lungimea setului de racordare furnizat împreună cu
echipamentul.
7.3.2 Montajul elementelor pentru vase
Componentele sunt ambalate într-o pungă din folie şi sunt fixate de unul
dintre picioarele vaselor.
Cot pentru compensarea presiunii (1).
Reflex Exvoid cu supapă de reţinere (2) premontată
Celula de măsurare a greutăţii „LIS“
Pentru componente, efectuaţi următoarele lucrări de montare:
1. Montaţi Reflex Exvoid (2) la racordul respectivului vas.
2. Îndepărtaţi capacul de protecţie de la supapa de reţinere.
3. Montaţi pe vase cotul de compensare a presiunii (1) pentru ventilare şi
aerisire, cu ajutorul îmbinării cu inel de prindere.
