Reflex Variomat Touch VS 2-1/60 - Koblingspunkt Variomat; Redigere Oppstartrutinen Til Styringen

Første igangsetting
392
— Norsk Variomat Touch — 09.09.2022-Rev. C

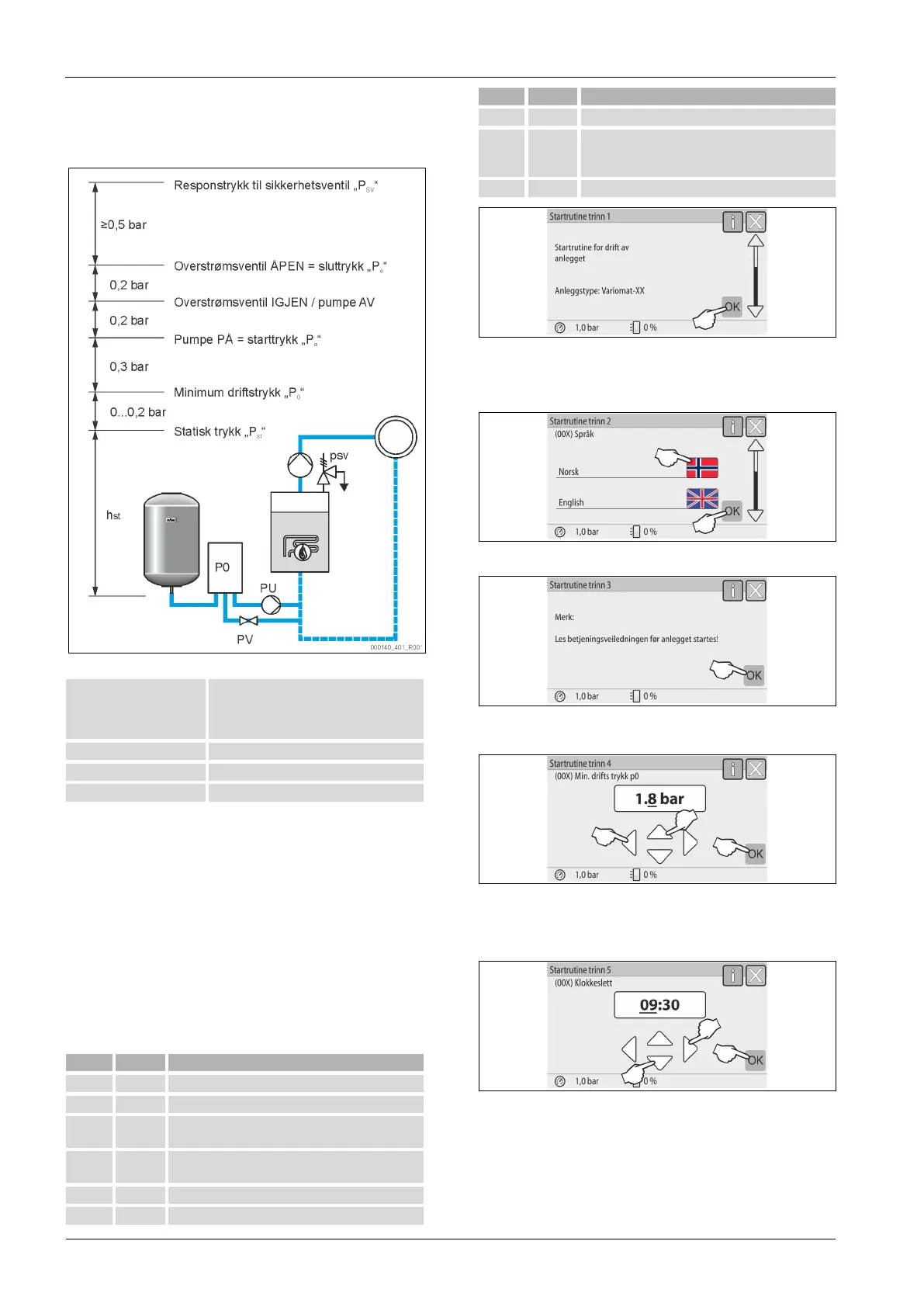

8.2 Koblingspunkt Variomat
Minimum driftstrykk "P
0
" blir registrert ved hjelp av trykkholdingens plassering.
I styringen blir koblingspunktene for magnetventilen "PV" og pumpen "PU"
beregnet ut fra minimum driftstrykk "P
0
".
Minimumsdriftstrykket "P
0
" beregnes slik:
P
0
= P
st
+ P
D
+ 0,2 bar*
Legg den beregnede verdien inn i
startprosedyren for styringen,  8.3
"Redigere oppstartrutinen til styringen",
 392.
P
st
= h
st
/10 h
st
angitt i meter
P
D
= 0,0 bar
for sikringstemperaturer ≤ 100 °C
P
D
= 0,5 bar for sikringstemperaturer = 110 °C
*Tillegg på 0,2 bar anbefales, i ekstreme tilfeller ute tillegg

Merk!
Unngå at minimum driftstrykk "PO" underskrides "P
0
". Dermed unngår
man undertrykk, fordamping og kavitasjon.
8.3 Redigere oppstartrutinen til styringen

Merk!
For håndtering av betjeningsfeltet
 10.1 "Håndtering av
betjeningsfeltet",  395
Startrutinen brukes for å stille inn parameterne som er nødvendige for første
igangsetting av enheten. Den starter med første innkobling av styringen og
utføres én gang. Etterfølgende endringer eller kontroll av parameterne gjøres i
kundemenyen,  10.3 "Foreta innstillinger i styringen",  395.
Innstillingsmulighetene har en tresifret PM-kode hver.
Trinn
PM-kode
Beskrivelse
1 Begynnelse på startprosedyren
2 001 Velg språk
3
Påminnelse: Les bruksanvisningen før montering og
oppstart!
4 005 Still inn minimumsdriftstrykket P
O
,  8.2
"Koblingspunkt Variomat",  392.
5 002 Still inn klokkeslett
6 003 Still inn dato
Trinn
PM-kode
Beskrivelse
7 121 Velg nominalvolum grunnbeholder
8 Nullinnstilling: Grunnbeholderen må være tom!
Det blir kontrollert om nivåmålingssignalet samsvarer
med den valgte grunnbeholderen
9 Slutt på startrutinen. Stoppmodus er aktiv.
Ved første gangs påslåing av apparatet vises første side av startrutinen:
1. Trykk på knappen "OK".
– Startrutinen skifter til neste side.
2. Velg ønsket språk og bekreft valget med tasten "OK".
3. Les bruksanvisningen og kontroller korrekt montering før
igangsettingen.
4. Still inn det beregnede minimumsdriftstrykket og bekreft angivelsen
med "OK".
– For beregning av minimumsdriftstrykket,  8.2 "Koblingspunkt
Variomat",  392.
5. Still inn klokkeslettet. Når det oppstår en feil, angis klokkeslettet i
feilminnet til styringen.
– Velg visningsverdien med knappene "venstre" og "høyre".
– Endre visningsverdien med knappene "opp“ og "ned“.
– Bekreft angivelsene med tasten "OK".
