Modul I/O (volitelný rozšiřovací modul)
220
— Česky Variomat Touch — 09.09.2022-Rev. C

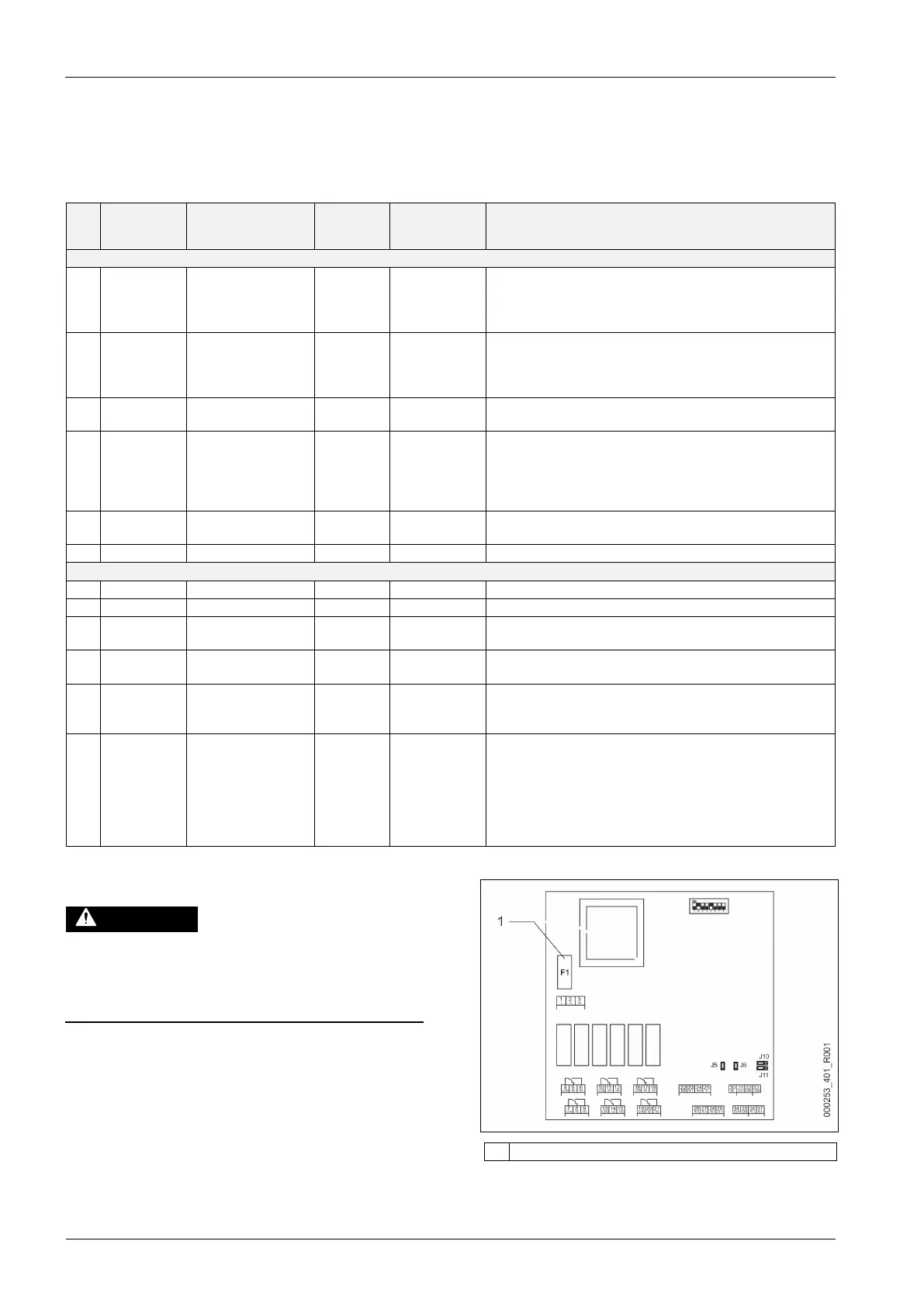

5.2.3 Standardní nastavení modulu I/O
Vstupy a výstupy modulu I/O jsou opatřeny standardním nastavením.
Standardní nastavení lze v případě potřeby změnit a přizpůsobit místním
podmínkám.
Aktivace vstupů 1– 6 modulu I/O se zobrazuje v paměti poruch řízení přístroje.

Upozornění!
•
Standardní nastavení od verze softwaru V1.10.
•
Volitelně lze nastavit libovolně všechny digitální vstupy
a výstupy. Nastavení provádí zákaznický servis společnosti
Reflex,  13.1 "Zákaznická služba Reflex",  237
Místo
Vyhodnocení
signálu
Text hlášení
Záznam
v paměti
poruch
Přednost před
uplynutím
Signál na vstup má vliv na následující akce
VSTUPY
1 Otevírač Externí sledování teploty Ano Ano • Elektromagnetické ventily jsou zavřené.
• Elektromagnetický ventil (2) v přepouštěcím vedení (1)
• Elektromagnetický ventil (3) v přepouštěcím vedení (2)
• Výstupní relé (1) se zapne.
2 Otevírač
Externí signál, minimální
tlak
Ano Ne • Elektromagnetické ventily jsou zavřené.
• Elektromagnetický ventil (2) v přepouštěcím vedení (1)
• Elektromagnetický ventil (3) v přepouštěcím vedení (2)
• Výstupní relé (2) se zapne.
3 Otevírač Ruční doplňování Ano Ano • Elektromagnetický ventil (1) v napájecím vedení se otevírá ručně.
• Výstupní relé (5) se zapne.
4 Zavírač Nouzové vypnutí Ano Ano • Čerpadla (1) a (2) jsou vypnutá.
• Elektromagnetické ventily (2) a (3) v přepouštěcích vedeních jsou
uzavřené.
• Elektromagnetický ventil (1) v napájecím vedení je zavřený.
• Spíná možnost „Souhrnná porucha“ v řídicí jednotce zařízení.
5 Zavírač Ruční čerpadlo 1 Ano Ano • Čerpadlo (1) se zapíná ručně.
• Výstupní relé (5) se zapne.
6 Zavírač Ručně ÜS 1 Ano Ano Elektromagnetický ventil (1) je otevřený.
VÝSTUPY
1 Přepínač --- --- --- Viz vstup 1
2 Přepínač --- --- --- Viz vstup 2
3 Přepínač --- --- --- • Není dosažen minimální tlak.
• Hlášení „ER 01“ v řídicí jednotce
4 Přepínač --- --- --- • Maximální tlak byl překročen
• Hlášení „ER 10“ v řídicí jednotce
5 Přepínač --- --- --- Spíná se při ručním režimu
Spíná se při zastavovacím provozu
Spíná se při aktivních vstupech 3,5,6
6 Přepínač Chyba doplňování --- --- • Hodnoty nastavení doplňování byly překročeny.
• Spíná následující hlášení v řídicí jednotce zařízení:
• „ER 06“ doba napájení
• „ER 07“ cykly napájení
• „ER 11“ množství napájení
• „ER 15“ napájecí ventil
• „ER 20“ maximální množství napájení
5.3 Výměna pojistek
NEBEZPEČÍ
Nebezpečí zasažení elektrickým proudem!
Životu nebezpečná poranění způsobená zásahem elektrického proudu. Na
částech desky přístroje může navzdory vytažení
síťové zástrčky z elektrického napájení přetrvávat napětí 230 V.
• Před sejmutím krytů odpojte řízení přístroje zcela od zdroje napětí.
• Zkontroluje, zda je deska bez napětí.
Pojistka se nachází na základní desce modulu I/O.
1 Jemná pojistka F1 (250 V, 0, 16 A setrvačná)
Postupujte následovně.
1. Odpojte modul I/0 od zdroje napětí.
• Vytáhněte síťovou zástrčku modulu.
