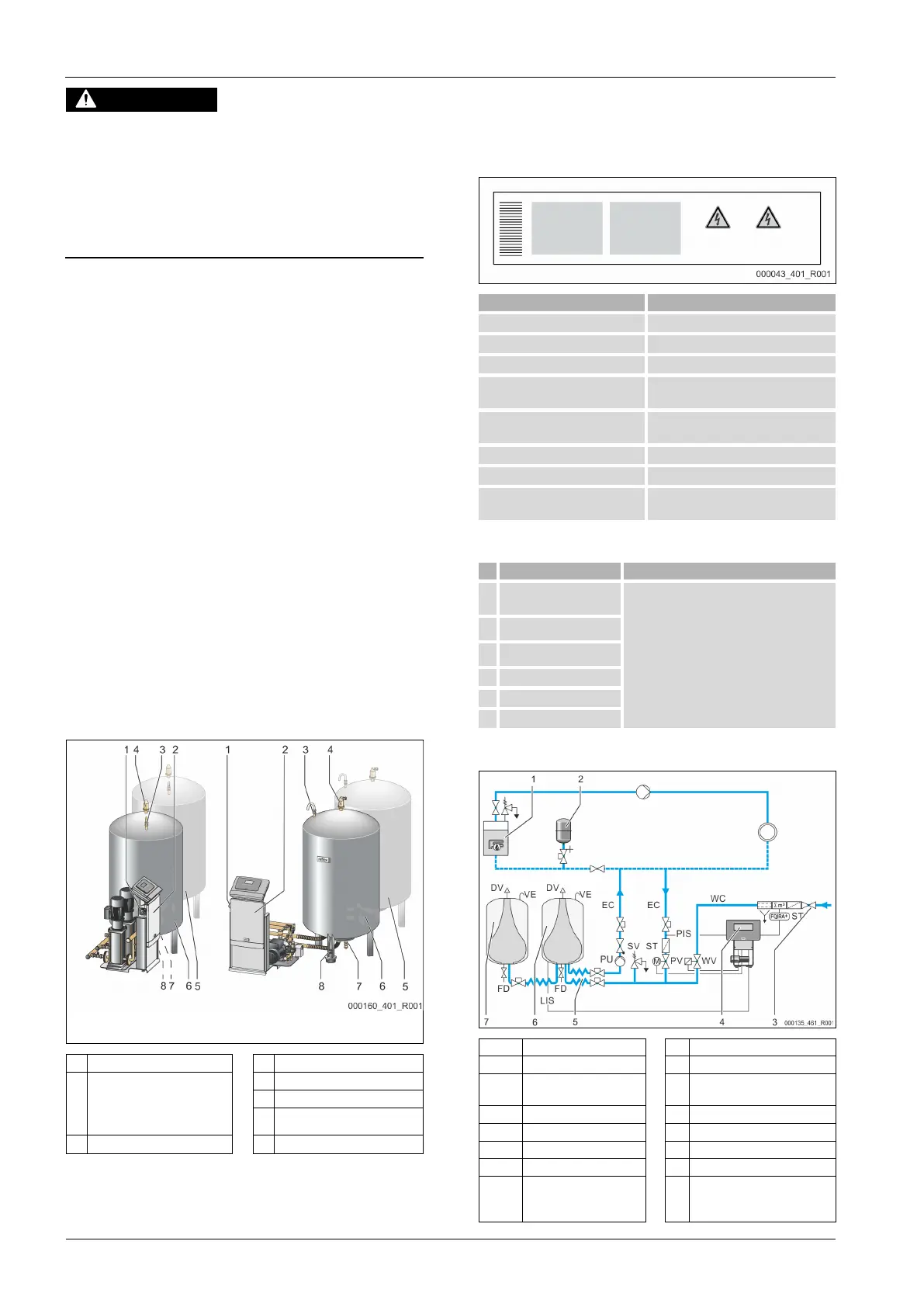

Beschrijving van het toestel
Nederlands Variomat Touch09.09.2022-Rev. C
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of
hete stoom uitstroomt.
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
Zorg dat de installatie niet onder druk staat voordat u
werkzaamheden i.v.m. montage, demontage en onderhoud uitvoert
aan de aansluitingen.
Opmerking!
Bij de montage van de veiligheidsklep ter plaatse moet de exploitant
waarborgen dat er geen gevaar ontstaat tijdens het afblazen.
Opmerking!
Apparatuur met veiligheidsfunctie voor een drukbegrenzing aan de
waterzijde volgens Richtlijn Drukapparatuur 2014/68/EU en
temperatuurbegrenzing volgens Richtlijn drukapparatuur
2014/68/EU zijn niet inbegrepen in de leveringsomvang.
De exploita
nt is verantwoordelijk voor de beveiliging tegen druk en
temperatuur aan de waterzijde.
4 Beschrijving van het toestel
4.1 Beschrijving
De Variomat met aanraakbesturing is een pompgestuurd drukbehoud-,
ontgassings- en bijvulstation voor verwarmings- en koelwatersystemen.
Voornamelijk bestaat de Variomat uit een besturingseenheid met pompen en
tenminste één expansievat. Door een membraan wordt het expansievat
gesplitst in een lucht- en een waterkamer. Op dit manier wordt voorkomen, dat
zuurstof in het expansiewater binnendringt.
De Variomat met aanraakbesturing beschermt door het volgende:
optimalisatie van alle processen voor drukbehoud, ontgassing en
bijvulling.
geen rechtstreeks aanzuigen van lucht door controle van het
drukbehoud met automatische bijvulling.
geen circulatieproblemen door luchtbellen in het systeemwater.
reductie van het corrosierisico door onttrekken van zuurstof uit het
vul- en bijvulwater.
4.2 Overzicht
Variomat met aanraakbesturing en
twee compressoren
Variomat met aanraakbesturing en
een pomp
1 Hoofdschakelaar 4 Ontgassingsklep “DV”
2 Besturingseenheid
Pomp(en)
Besturing "Reflex
Control Touch"
5 Volgvat “VF”
6 Basisvat “VF”
7 Vul- en aftapkraan “FD”
3 Ventilatie “VE” 8 Niveaumeting “LIS”
4.3 Identificatie
4.3.1 Typeplaatje
Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Uitleg
Type
Naam van het apparaat
Serial No. Serienummer
Min. / max. allowable pressure PS Minimaal/maximaal toelaatbare druk
Max. allowable flow temperature
of system
Maximaal toelaatbare
aanvoertemperatuur van het systeem
Min. / max. working temperature
TS
Min. / max. bedrijfstemperatuur (TS)
Year of manufacture Jaar van fabricage
Max. system pressure Max. systeemdruk
Min. operating pressure set up on
site
Minimale bedrijfsdruk ter plaatse
ingesteld
4.3.2 Typecode
Nr.
Typecode (voorbeeld)
1
Naam van de
besturingseenheid
2
Aantal pompen
Variomat VS 2-
1,
VG 500 l,
VF 500 l
3
Basisvat “VG”
1 2 3 4 5 6
4
Nominaal volume
5
Volgvat “VF”
6
Nominaal volume
4.4 Functie
1 Verwarmingsinstallatie WV Bijvulklep
2 Drukexpansievat "MAG" PIS Druksensor
3 Reflex Fillset Impuls PV
Overstroomklep
(motorkogelklep)
4 Besturingseenheid PU Pomp (drukbehoud)
5 Hydraulische inlaten SV Veiligheidsklep
6 Luchtkamer basisvat EC Expansieleiding
7 Luchtkamer volgvat FD Vul- en aftapkraan
ST Vuilvanger LIS
Gewichtmeetvoet voor het
bepalen van het niveau
waterpeil
