Variomat Touch — 09.09.2022-Rev. C
Русский —

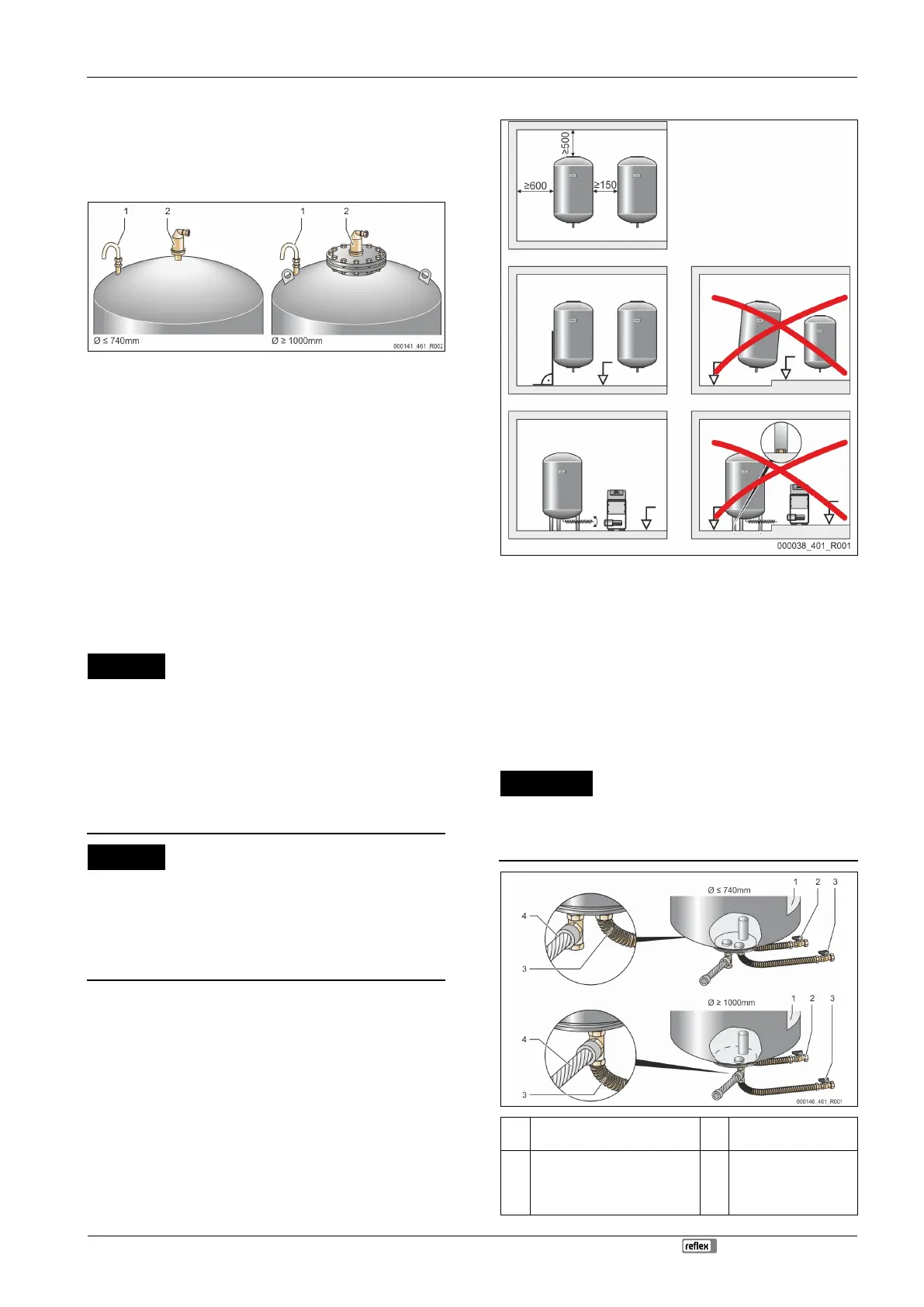

7.3.2 Монтаж навесных деталей для резервуаров
Монтажные (навесные) детали упакованы в пакет и закреплены на
одной из ножек резервуара.
• Компенсационный отвод (1).
• Reflex Exvoid с монтированным обратным клапаном (2)
• Весоизмерительный датчик «LIS»
В отношении монтажных (навесных) деталей выполняются
следующие работы:
1. Смонтировать Reflex Exvoid (2) на присоединении
соответствующего резервуара.
2. Снять защитную крышку с обратного клапана.
3. При помощи обжимного фитинга смонтировать на
резервуарах компенсационный отвод (1) для вентиляции.
весоизмерительный датчик «LIS» только
окончательного размещения основного резервуара,
7.3.3 "Размещение резервуаров",
обеспечения безаварийной эксплуатации системы не
закрывать вентиляционную линию.
7.3.3 Размещение резервуаров
Повреждения
при
неквалифицированном
монтаже
Со стороны присоединений трубопроводов или аппаратов
системы могут возникать дополнительные нагрузки на
устройство.
• Трубопроводы подключать с отсутствием усилий и
моментов и прокладывать с защитой от вибраций.
• При необходимости трубопроводы и аппараты должны
быть установлены на опорах.
• В случае затруднений обращаться в сервисную службу
Повреждение оборудования при работе насоса всухую
Нарушение правил подключения насоса может привести к
работе всухую.
• Не допускать перепутывания соединений перепускного
коллектора и насоса.
• Следить за правильностью подключения насоса к
При размещении основного резервуара и дополнительных
резервуаров принимайте во внимание следующее:
• Все фланцевые отверстия резервуаров служат для
визуального контроля и техобслуживания.
– Резервуары необходимо устанавливать с достаточным
запасом по расстоянию вбок и вверх.
• Установить резервуары на прочной поверхности.
• Резервуары должны располагаться под прямым углом и без
помех.
• Используемые дополнительные резервуары должны быть
одного типа и иметь одинаковые размеры.
• Должна быть обеспечена работа устройства измерения
уровня «LIS».
• Блок управления должен располагаться на одном уровне с
резервуарами.
Имущественный
ущерб
Отверстия в ножках резервуара служат только для фиксации
при транспортировке.
• Резервуары не следует жестко соединять с полом.
1
3
комплект «Насос»
2
«Перепускная линия»
4
комплект для
дополнительного
резервуара
