— Slovensky Variomat Touch — 09.09.2022-Rev. C
Štandardné hodnoty pre merania úrovne:
200 l 0 – 4 bar
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
Upozornenie!
Tlaková meracia dóza nie je odolná voči tlaku a nesmie sa lakovať!

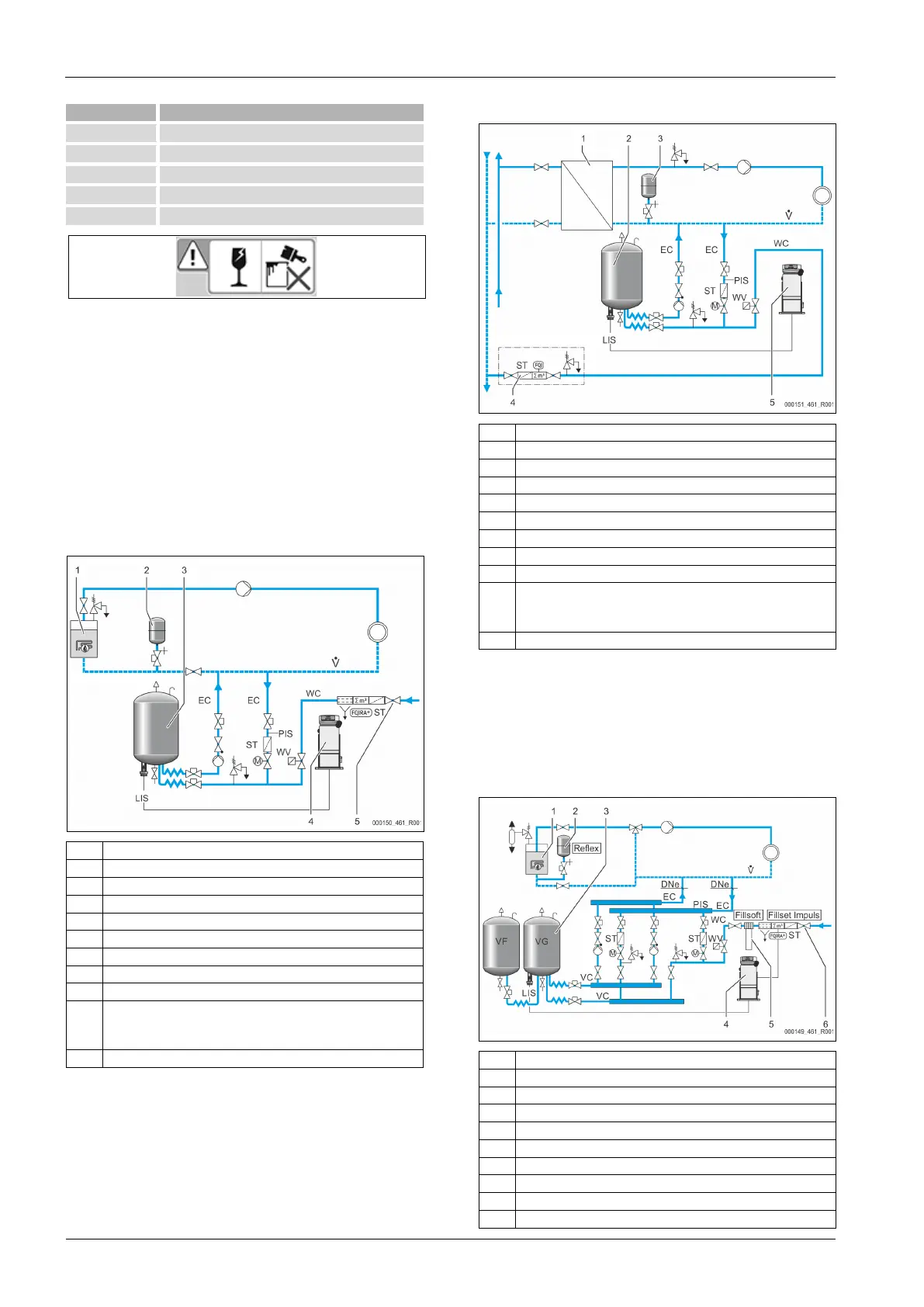

7.4 Varianty zapojenia a varianty dopĺňania
7.4.1 Funkcia
Aktuálna výška hladiny sa zaznamenáva v základnej nádobe cez senzor úrovne
„LIS“ a vyhodnocuje sa v riadení. Hodnota minimálnej výšky hladiny je zadaná v
zákazníckom menu riadenia. Pri prekročení nadol minimálnej výšky hladiny sa
otvorí dopĺňací ventil „WV“ a plní základnú nádobu.
Upozornenie!
Ku kompletizácii dopĺňania z vodovodnej siete ponúka firma Reflex
Fillset s integrovaným systémovým odpojovačom a Fillsoft zariadenia
na zmäkčenie vody,
4.6 "Voliteľné prídavné vybavenie",
7.4.1.1 Použitie v jednokotlovom zariadení
1 Výmenník tepla
2 Tlaková expanzná nádoba „MAG“
3 Základná nádoba
4 Riadiaca jednotka
5 Reflex Fillset
ST Zachytávač nečistôt
WC Dopĺňacie potrubie
PIS Merací prevodník tlaku
WV Magnetický ventil pre dopĺňanie
EC Odplyňovacie potrubie
• Pre vodu s obsahom plynu zo zariadenia.
• Pre odplynenú vodu k zariadeniu.
LIS Meranie úrovne
Jednokotlové zariadenie ≤ 350 kW, teplota vody < 100 °C.
• Predraďte prednostne pri doplňovaní s pitnou vodou Reflex Fillset s
integrovaným systémovým odpojovačom.
• Keď nepredradíte žiadny Reflex Fillset, použite zachytávač nečistôt „ST“ s
veľkosťou ôk filtra ≥ 0,25 mm.
Upozornenie!
Kvalita doplňovanej vody musí zodpovedať platným predpisom, napr.
VDI
2035.
Ak sa nedosiahne kvalita použite pre zmäkčenie doplňujúcej
vody z vodovodnej sieti Reflex Fillsoft, .
7.4.1.2 Použite v diaľkovej vyhrievacej domovej stanici
1 Vzdialené teplo-domová stanica
2 Základná nádoba
3 Tlaková expanzná nádoba „MAG“
4 Doplňovacia jednotka zo strany konštrukcie
5 Riadiaca jednotka
WC Dopĺňacie potrubie
PIS Merací prevodník tlaku
WV Magnetický ventil pre dopĺňanie
ST Zachytávač nečistôt
EC Odplyňovacie potrubie
• Pre vodu s obsahom plynu zo zariadenia.
• Pre odplynenú vodu k zariadeniu.
LIS Meranie úrovne
Diaľkovo vykurovaná voda je obzvlášť vhodná ako dopĺňaná voda.
• Úprava vody môže odpadnúť.
• Použite zachytávač nečistôt „ST“ pre dopĺňanie s veľkosťou ôk filtra
≥ 0,25 mm.
Upozornenie!
Vy potrebujete súhlas dodávateľov diaľkovo vykurovanej vody.
7.4.1.3 Použitie v zariadení s centrálnym pridaním spätného chodu
1 Výmenník tepla
2 Tlaková expanzná nádoba „MAG“
3 Základná nádoba
4 Riadiaca jednotka
6 Fillset Impuls
WC Dopĺňacie potrubie
PIS Merací prevodník tlaku
WV Magnetický ventil pre dopĺňanie
ST Zachytávač nečistôt
