Prima punere în funcţiune
Variomat Touch — 09.09.2022-Rev. C
Română —
4 A
Interfaţă RS-485
Module S2: Modul de extensie
sau modul de comunicare
De prevăzut
la faţa locului
5 B
6 GND S2
7 +5 V
Interfaţă intrare/ieşire:
Interfaţă pentru placa de bază
din fabricaţie
8 R × D
9 T × D
10 GND IO1
11 +5 V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Alimentare 10 V din fabricaţie 16
18
Y2PE
(ecranare)
Ieşiri analogice: presiune şi
nivel
standard 4 – 20 mA
De prevăzut
la faţa locului
19 Presiune
20 GNDA
21 Nivel
22 GNDA
7.5.4 Interfaţa RS-485
Prin RS-485 interfeţele S1 şi S2 pot fi accesate toate informaţiile din unitatea de
comandă şi puteţi utiliza aceste informaţii pentru comunicarea cu centralele de
comandă sau cu alte echipamente.
• Interfaţa S1
– Prin această interfaţă pot fi operate maxim 10 echipamente, printr-
o interconectare de tip master slave.
• Interfaţă S2
– Presiune „PIS” şi nivel „LIS”.
– Stări de funcţionare ale pompelor „PU”.
– Stări de funcţionare ale robinetului cu bilă acţionat cu motor /
supapei electromagnetice.
– Valori ale apometrului cu contact „FQIRA +“.
– Toate mesajele.
– Toate înregistrările stocate în memoria de erori.
Pentru comunicarea interfeţelor sunt disponibile următoarele module
magistrală ca accesorii.
Indicaţie!
Dacă este necesar, solicitaţi protocolul inte
rfeţei RS-485, detaliile
privind conexiunile şi informaţii privind accesoriile oferite de la
Serviciul de Asistenţă pentru Clienţi Reflex.
7.5.4.1 Conectarea interfeţei RS-485

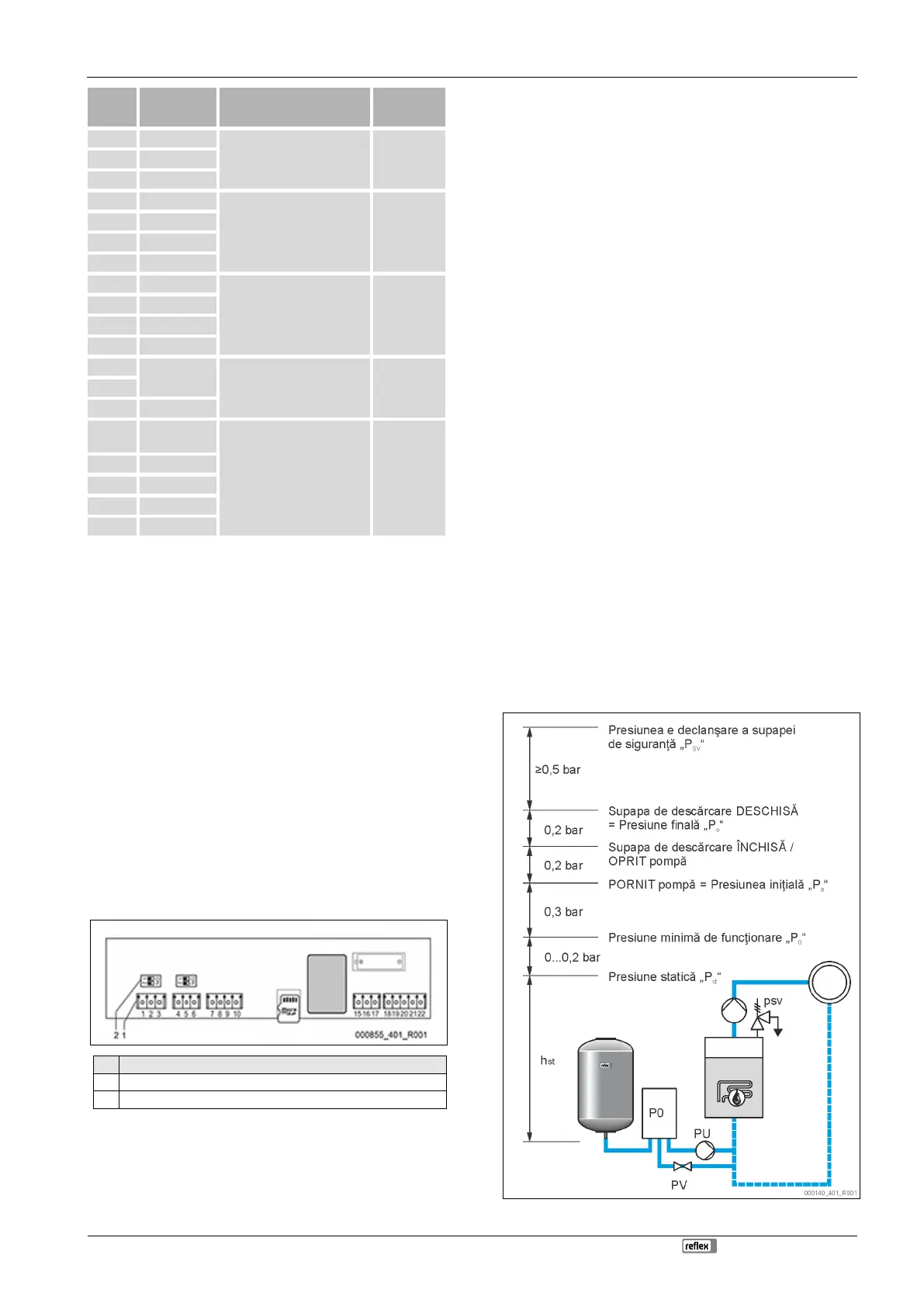

Placa de bază a unităţii de comandă Control Touch.
1 Borne de conexiune pentru conectarea RS-485
2 Comutator DIP 1
Procedaţi în felul următor:
1. Conectaţi RS-485 cu cablul ecranat la placa de bază.
• S 1
– Borna 1 (A+)
– Borna 2 (B-)
– Borna 3 (GND)
2. Conectaţi folia de ecranare a cablului pe o parte.
• Borna 18
3. Activaţi rezistenţa terminală de pe placa de bază.
• Comutator DIP 1
7.6 Certificatul de montaj şi punere în funcţiune
Indicaţie!
Certificatul de montaj şi punere în funcţiune se află la
sfârşitul
8 Prima punere în funcţiune
Indicaţie!
Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta este o condiţie
esenţială pentru a beneficia de
Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
8.1 Verificarea condiţiilor pentru punerea în funcţiune
Echipamentul este pregătit pentru prima punere în funcţiune dacă au fost
finalizate lucrările descrise în capitolul Montajul. Punerea în funcţiune trebuie
efectuată de către executantul instalaţiei sau de un specialist însărcinat cu
această lucrare (de exemplu, de către Serviciul de asistenţă tehnică pentru
clienţi de la Reflex). Instalaţia de menţinere a presiunii trebuie pusă în
funcţiune conform instrucţiunilor destinate instalaţiei corespunzătoare.
Respectaţi următoarele indicaţii privind prima punere în funcţiune:
• A avut loc montajul unităţii de comandă cu vasul de bază şi cu vasele de
extindere, dacă sunt necesare.
• Au fost executate racordurile hidraulice ale vaselor la sistemul instalaţiei.
• Vasele nu sunt umplute cu apă.
• Ventilele pentru golirea vaselor sunt deschise.
• Sistemul instalaţiei este umplut cu apă, iar gazele sunt evacuate.
• Conexiunea electrică s-a efectuat conform prevederilor naţionale şi locale
aplicabile.
8.2 Puncte de comutare Variomat
Presiunea minimă de funcţionare „P
0
” este determinată în locul de menţinere a
presiunii. În unitatea de comandă se calculează punctele de comutare pentru
supapa electromagnetică „PV” şi pompa „PU” pe baza presiunii minime de
funcţionare „P
0
“.
