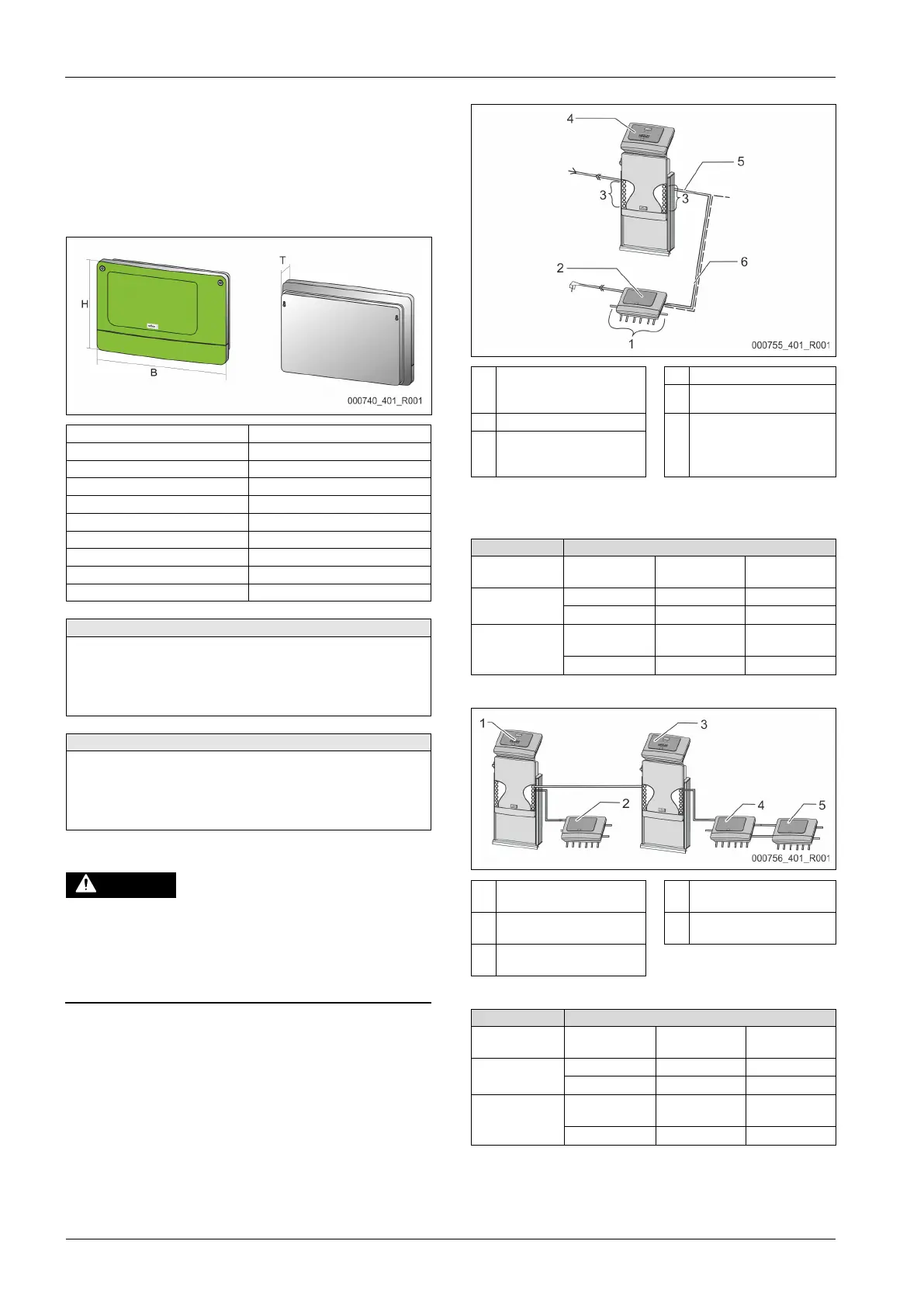

Module E/S (module d’extension opti
onnel)
— Français Variomat Touch — 09.09.2022-Rev. C
Pour les réglages par défaut des modules E/S, 5.2.3 "Réglages
par défaut du module E/S", 55
En option, toutes les entrées et sorties numériques sont
librement configurables. Le réglage est effectué par le service
après-vente du fabricant Reflex, 13.1 "Service après-vente du
5.1 Caractéristiques techniques
Largeur (l) : 340 mm
Hauteur (h) : 233,6 mm
Profondeur (p) : 77 mm
Poids : 2,0 kg
Température de service admissible : -5 °C – 55 °C
Température de stockage admissible : -40 °C – 70 °C
Degré de protection IP : IP 64
Alimentation en tension :
230 V AC, 50 – 60 Hz (CEI 38)
Fusible (primaire) : 0,16 A à action retardée
• 6 sorties de relais sans potentiel (inverseur)
• 3 entrées numériques 230 V AC
• 3 entrées numériques 24 V AC
• 2 sorties analogiques (celles-ci ne sont pas requises, car elles sont déjà
comprises dans la commande Control Touch.)
Interfaces avec la commande
• RS-485
• 19,2 kbit/s
• Sans potentiel
• Raccordement au moyen de bornes à fiches ou à vis
• Protocole spécifique aux RSI
5.2 Paramètres
Danger de mort par électrocution !
Danger de blessures mortelles par électrocution. Même après avoir
débranché la fiche de secteur, certains composants de la carte de l’appareil
peuvent rester sous tension 230 V.
• Avant de retirer les couvercles, débranchez complètement la
commande de l’appareil de l’alimentation électrique.
• S’assurer que la carte est hors tension.
5.2.1 Réglages des résistances terminales dans les réseaux RS-485
Exemples pour activer ou désactiver les résistances terminales dans les réseaux
RS-485.
• Les commutateurs DIP 1 et 2 se trouvent sur la carte-mère de la
commande.
• Longueur maximale de 1 000 mètres pour la connexion RS-485
Commande de l’appareil avec module E/S
1
Sorties du relais du module
E/S*
4 Commande Control Touch
5 Connexion RS-485
2 Module E/S 6
Connexion RS-485
optionnelle
• Maître / esclave
• Bus de terrain
3 Raccords des lignes E/S
* Les 2 sorties analogiques ne sont pas requises, car la commande Control Touch
comprend déjà deux sorties analogiques pour la mesure de la pression et du
niveau.
Réglages des résistances terminales
Paramètres Module E/S Control Touch
activé X ---
désactivé --- ---
activé --- X
désactivé --- ---
Commandes d’appareil et modules E/S dans la fonction Maître-Esclave
1
Commande Control Touch
dans la fonction Maître
4
Module E/S pour la fonction
Esclave
2
Module E/S pour la fonction
Maître
5 Module E/S pour l’extension
3
Commande Control Touch
dans la fonction Esclave
Fonction Maître
Réglages des résistances terminales
Paramètres Module E/S Control Touch
activé X ---
désactivé --- ---
activé --- X
désactivé --- ---
