— Slovensky Variomat Touch — 09.09.2022-Rev. C
27 M1
Plochá zástrčka pre napájanie
čerpadla 1
z výroby
31 M2
Plochá zástrčka pre napájanie
čerpadla 2
z výroby
35
+18 V
(modrá)
Analógový vstup merania úrovne
LIS
na základnej nádobe
Kábel: z
výroby;
Senzor-
zástrčka:
na mieste
36 GND
38 PE (tienenie)
39
+18 V
(modrá)
Analógový vstup tlaku PIS
na základnej nádobe
na mieste,
opcia
40 GND
41 AE (hnedá)
42 PE (tienenie)
43 +24 V
Digitálne vstupy
na mieste,
opcia
44 E1 E1: Kontaktný vodomer z výroby
45 E2 E2: Spínač nedostatku vody ---
51 GND
Prepúšťací ventil PV 2 (guľový
kohút motora), len pri VS 2-2
z výroby
52
+24 V
(napájanie)
53
0 – 10 V (akčná
veličina)
54
0 – 10 V (spätné
hlásenie)
55 GND
Prepúšťací ventil PV 1 (guľový
kohút motora)
z výroby
56
+24 V
(napájanie)
57
0 – 10 V
(akčná
veličina)
58
0 – 10 V
(spätné
hlásenie)

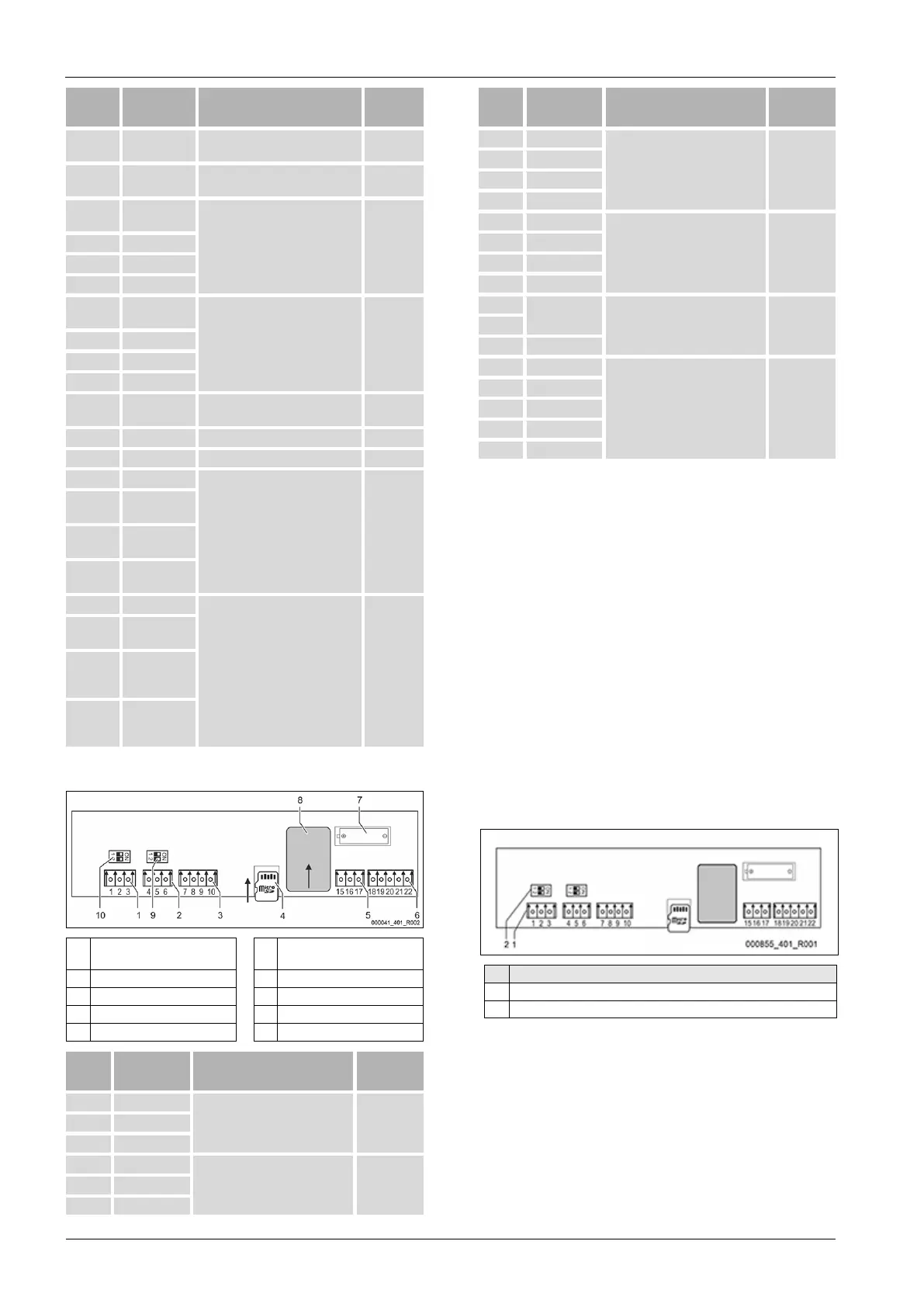

7.5.3 Schéma zapojenia Ovládací diel
1 RS-485 rozhranie 6
Analógové výstupy pre tlak a
úroveň
2 RS-485 rozhranie 7 Priehradka pre batérie
3 IO-Interface 8 Anybus-Modul zásuvné miesto
4 Micro-SD karta 9 DIP spínač 2
5 Napájanie 10 V 10 DIP spínač 1
1
-485
Na mieste 2
3
4
-485
S2 Moduly: Rozširovací a
komunikačný modul
Na mieste 5
6
S2
7
V
-
Interface: Rozhranie k základnej
doske plošných spojov
8
9
10
IO1
11
12
13
14
15
V~
16
17
18
výstupy: Tlak a úroveň
– 20 mA
19
21
22
7.5.4 Rozhranie RS-485
Cez RS-485 rozhrania S1 a S2 sa môžu vyžiadať všetky informácie riadenia a
môžu sa využiť pre komunikáciu s riadiacimi centrálami alebo inými prístrojmi.
• S1 rozhranie
– Tu sa smie prevádzkovať maximálne 10 prístrojov v zapojení Master
Slave cez toto rozhranie.
• S2 rozhranie
– Tlak „PIS“ a úroveň „LIS“.
– Prevádzkové stavy čerpadiel „PU“.
– Prevádzkové stavy guľového kohúta motora / magnetického
ventilu.
– Hodnoty kontaktného vodomeru „FQIRA +“.
– Všetky hlásenia.
– Všetky záznamy pamäte chýb.
Pre komunikáciu rozhraní sú k dispozícii zbernicové moduly ako voliteľné
príslušenstvo.
Upozornenie!
Vyžiadajte si protokol rozhrania RS
-485, detaily k prípojkám ako aj
informácie k ponúkanému príslušenstvu podľa potreby zákazníckeho
servisu podniku firmy Reflex.
7.5.4.1 Prípojka rozhrania RS-485
Základná doska plošných spojov riadenia Ovládanie dotykom.
1 Pripojovacie svorky pre spojenie RS-485
2 DIP-spínač 1
Postupujte nasledovne:
1. Pripojte spojenie RS-485 pomocou tieneného kábla na základnú dosku
plošných spojov.
• S 1
– Svorka 1 (A+)
– Svorka 2 (B-)
– Svorka 3 (GND)
2. Pripojte z jednej strany tienenie kábla.
• Svorka 18
3. Na základnej doske plošných spojov aktivujte ukončovací odpor.
• DIP-spínač 1
