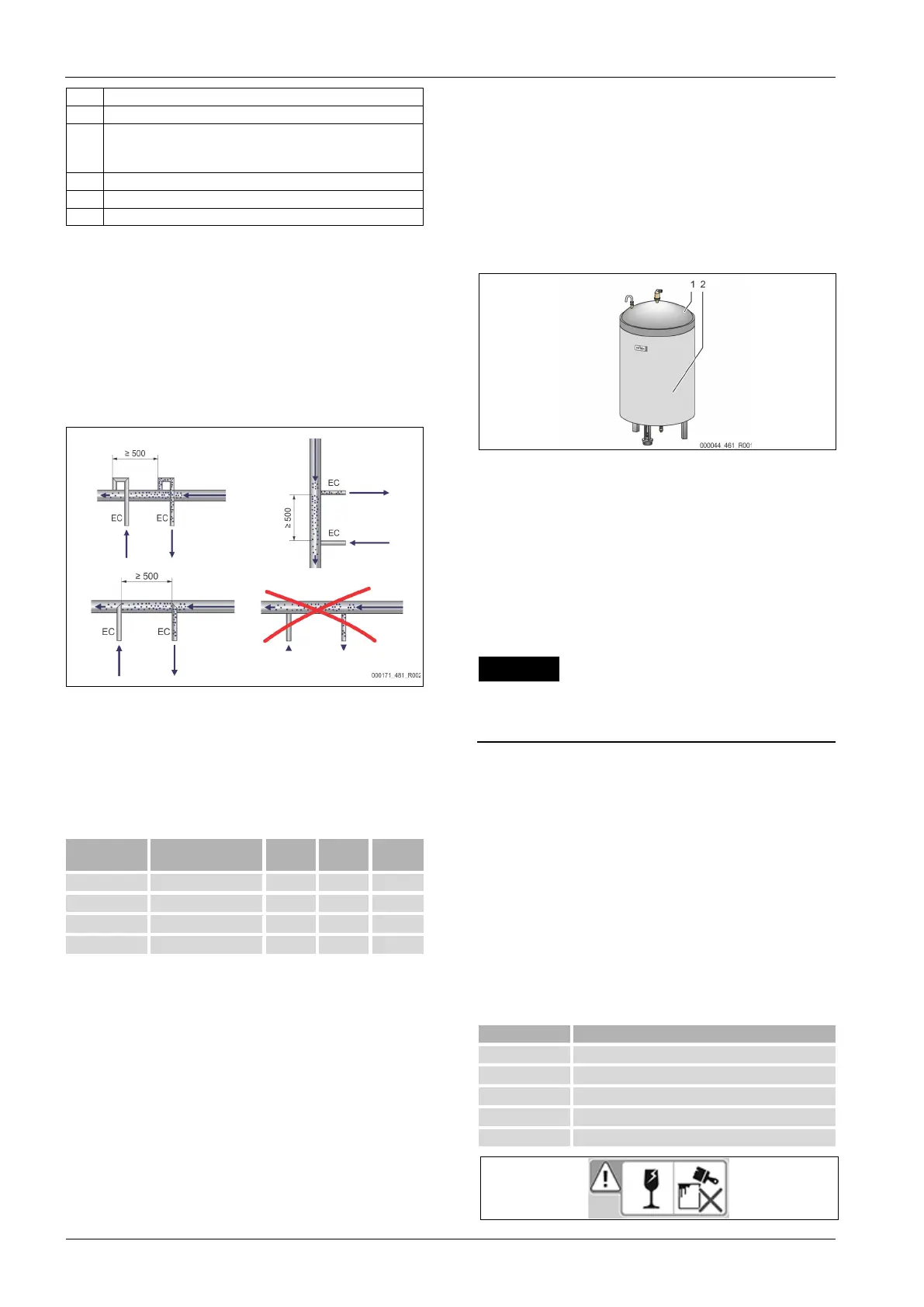

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Asennus
434
— Suomi Variomat Touch — 09.09.2022-Rev. C
6 Perussäiliön liitäntäsarja
7 Ohjausyksikön esimerkillinen esitystapa
EC Kaasunpoistoletku
• runsaasti kaasua sisältävä vesi laitoksesta
• kaasuton vesi laitokseen
LIS Tason mittaus "LIS"
WC Lisäsyöttöletku
MAG Painepaisuntasäiliö
Asenna tarvittaessa kalvollinen painepaisuntasäiliö MAG ≥ 35 litraa (esim.
Reflex N). Se pienentää kytkentätiheyttä, minkä lisäksi sitä voidaan käyttää
lämmönkehittimen yksittäissuojaukseen. Lämmityslaitoksissa on standardin
DIN / EN 12828 mukaan asennettava sulkuarmatuuri laitteen ja
lämmönkehittimen väliin. Muutoin on asennettava suojatut sulut.
Paisuntaletkut "EC"
Asenna kaasunpoistotoiminnon vuoksi kaksi paisuntaletkua "EC".
• Laitoksesta pois johtava letku runsaasti kaasua sisältävälle vedelle.
• Laitokseen johtava letku kaasuttomalle vedelle.
Liitännän nimellisleveys "DN" paisuntaletkuille "EC" on suunniteltava
vähimmäiskäyttöpaineelle "P
0
".
Laskenta: P
0,
 8.2 "Variomat-laitteen toiminta-asennot",  438.
Liitännän nimellisleveys "DN" koskee enintään 10 m pitkää paisuntaletkua.
Mikäli linja on pidempi, valitse yhtä kokoa suurempi. Kiinnitys on tehtävä
laitosjärjestelmän päätilavuusvirrassa "V". Laitoksen virtaussuuntaan
katsottuna runsaasti kaasua sisältävä paisuntaletku on liitettävä kaasutonta
vettä sisältävän paisuntaletkun eteen.
Pyri estämään karkean lian pääsy laitteen sisään ja siten lianerottimen "ST"
ylikuormittuminen. Liitä paisuntaletkut "EC" viereisten asennusversioiden
mukaisesti.
Tyyppi
Vähimmäiskäyttöpaine
p
0
(bar)
DN32
DN40
DN50
VS 2
-1 X --- ---
VS 2
-2/35 X --- ---
VS 2
-2 ≤ 3,5 --- X ---
VS 2
-2 > 3,5 --- --- X

Huomautus!
Veden lämpötilan paisuntaletkujen "EC"
kiinnityskohdassa on oltava 0
°C ... 70 °C. Eteen liitettävien säiliöiden käyttö ei laajenna
käyttöaluetta. Kaasunpoistovaiheen aikaan tapahtuvan läpivirtauksen
aikana lämpötilasuojaus ei olisi taattua.
7.3.4.2 Lisäsyöttöletku
Mikäli automaattista veden lisäsyöttöä ei liitetä, lisäsyöttöletkun "WC" liitäntä
on suljettava ½ tuuman täytetulpalla R.
• Vältä laitteen vioittuminen varmistamalla manuaalinen veden lisäsyöttö.
• Asenna vähintään yksi lianerotin "ST", jonka silmäkoko on ≤ 0,25 mm,
lähelle lisäsyötön magneettiventtiilin eteen.
– Asenna lyhyt letku lianerottimen "ST" ja lisäsyötön magneettiventtiilin
väliin.

Huomautus!
Käytä lisäsyöttöletkussa "WC" paineenalenninta, jos lepopaine on yli 6
bar.

Huomautus!
Jos lisäsyöttö tapahtuu juomavesiverkosta, asenna tarvittaessa
lisäsyöttöletkuun "WC" Reflex
-täyttösetti,  4.6 "Valinnaiset
lisävarusteet
",  428.
•
Reflex-lisäsyöttöjärjestelmät, kuten Reflex-täyttösetti, on
suunniteltu < 1 m³/h lisäsyöttötehoille.
7.3.5 Lämmöneristeen asentaminen
Sijoita lisävarusteinen lämmöneriste (2) perussäiliön (1) ympärille ja sulje
lämmöneriste vetoketjulla.

Huomautus!
Eristä lämmityslaitteistojen perussäiliö ja paisuntaletkut "EC"
lämpöhäviöiden estämiseksi.
– Perussäiliön ja lisäsäiliön kannessa ei tarvita lämpöeristystä.

Huomautus!
Lämpöeristys on asennettava asennuspaikalla, mikäli lauhdevettä
muodostuu.
7.3.6 Punnituskennon asennus
HUOMIO
Paineenmittausrasian vaurioituminen virheellisen asennuksen vuoksi
Ohjeiden vastaisesta asennuksesta johtuvat tason mittaukseen käytettävän
paineenmittausrasian ”LIS” vauriot, toimintavirheet ja mittausvirheet.
• Noudata paineenmittausrasian asennusohjeita.
Tason mittaus "LIS" toimii paineenmittausrasian kanssa. Asenna se, kun
perussäiliö on lopullisessa asennossaan,  7.3.3 "Säiliöiden asentaminen",
 432. Noudata seuraavia ohjeita:
• Irrota kuljetusvarmistus (höylähirsi) perussäiliön jalustasta.
• Korvaa kuljetusvarmistus paineenmittausrasialla.
– Paineenmittausrasia voidaan haluttaessa kiinnittää mukana
tulleilla ruuveilla perussäiliön jalustaan. Kiinnittäminen ei
kuitenkaan ole välttämätöntä.
• Vältä paineenmittausrasiaan kohdistuvia iskumaisia kuormituksia esim.
jälkikäteen tapahtuvan astian suoristamisen yhteydessä.
• Liitä perussäiliö ja ensimmäinen rinnakkaisastia taipuisilla
liitäntäletkuilla.
– Käytä toimitukseen sisältyviä liitäntäsarjoja,  7.3.3 "Säiliöiden
asentaminen",  432.
• Suorita täyttötilan tasaus, kun perussäiliö on suoristettu ja kokonaan
tyhjennetty,  8.6 "Ohjausparametrien määrittäminen asiakasvalikossa",
 440.
Ohjearvot tason mittauksiin:
Perussäiliö
Mittausalue
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l
0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar
